Kabelleiter LCIS 60, 6 m C30 A2
Kabelleiter LCIS 60, 6 m C30 A2
Art.Nr. 6207252 | EAN 4012196431687
Art.Nr. / Typ
Breite
Länge
6000 mm
Funktionserhalt
nein
Holmstärke
1,5 mm
kl. VKE: 6 m
6m
Beschreibung

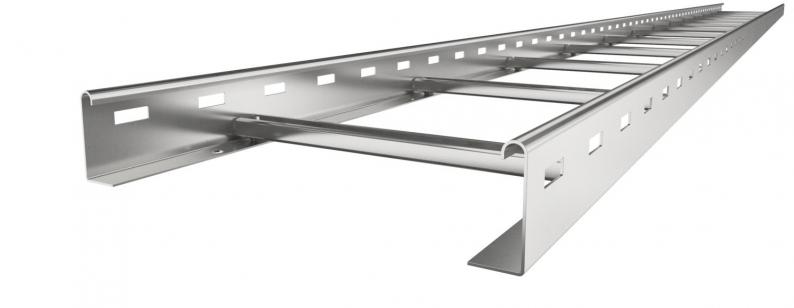

Kabelleiter in Seitenhöhe 60 mm mit eingeschweißten, nach oben offenen C30- Profil Sprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
| Ausführung der Sprossen | Profil gelocht |
|---|---|
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 13,8957 kg CO₂e / 1 Meter |
| Dimension | 60x200x6000 |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Holmstärke | 1,5 mm |
| Nutzquerschnitt | 80 cm² |
| Nutzquerschnitt | 8000 mm² |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | ja |
| Seitenlochung | ja |
| Sprossenabstand | 300 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

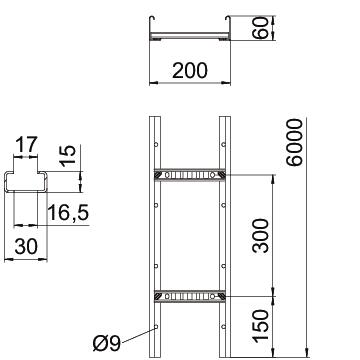

Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 6000 mm |
| Maß B | 200 mm |
| Schlitzmaß Sprosse | 17,00 |
Belastungen
| Stützabstand 1,5m | 3,3 kN/m |
|---|---|
| Stützabstand 2,0m | 2 kN/m |
| Stützabstand 2,5m | 1,3 kN/m |
| Stützabstand 3,0m | 1 kN/m |
| Stützabstand 3,5m | 0,78 kN/m |
| Stützabstand 4,0m | 0,4 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
