Kabelleiter LCIS 60, 3 m C30 FS
Kabelleiter LCIS 60, 3 m C30 FS
Art.Nr. 6209612 | EAN 4012196487585
Art.Nr. / Typ
Breite
Länge
3000 mm
Funktionserhalt
nein
Holmstärke
1,5 mm
kl. VKE: 3 m
3m
Beschreibung

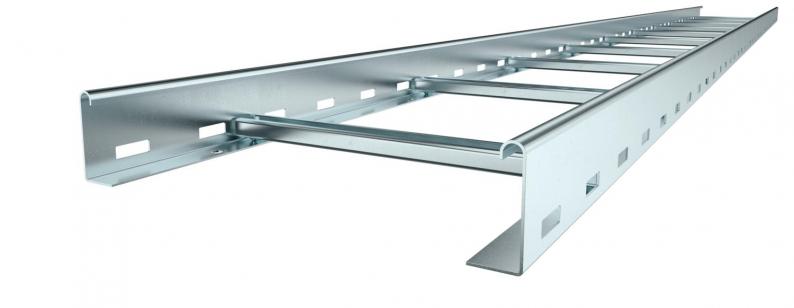

Kabelleiter in Seitenhöhe 60 mm mit eingeschweißten, nach oben offenen C30 Profilsprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ BS-H....
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
| Ausführung der Sprossen | Profil gelocht |
|---|---|
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 7,2099 kg CO₂e / 1 Meter |
| Dimension | 60x300x3000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,5 mm |
| Nutzquerschnitt | 120 cm² |
| Nutzquerschnitt | 12000 mm² |
| Oberfläche | bandverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Sprossenabstand | 300 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

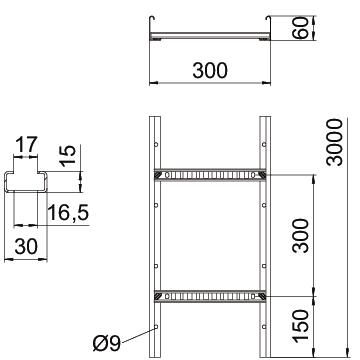

Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 60 mm |
| Länge | 3000 mm |
| Maß B | 300 mm |
| Schlitzmaß Sprosse | 17,00 |
Belastungen
| Stützabstand 1,5m | 3,3 kN/m |
|---|---|
| Stützabstand 2,0m | 2 kN/m |
| Stützabstand 2,5m | 1,3 kN/m |
| Stützabstand 3,0m | 1 kN/m |
| Stützabstand 3,5m | 0,78 kN/m |
| Stützabstand 4,0m | 0,4 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Länge
Funktionserhalt
Breite
Holmstärke
Art.Nr.
LCIS 610 3 FS
3000 mm
nein
100 mm
1,5 mm
6209608
LCIS 620 3 FS
3000 mm
nein
200 mm
1,5 mm
6209610
LCIS 630 3 FS
3000 mm
nein
300 mm
1,5 mm
6209612
LCIS 640 3 FS
3000 mm
nein
400 mm
1,5 mm
6209614
LCIS 650 3 FS
3000 mm
nein
500 mm
1,5 mm
6209616
LCIS 660 3 FS
3000 mm
nein
600 mm
1,5 mm
6209618
