Kabelleiter LCIS 110, 6 m C30 FT
Kabelleiter LCIS 110, 6 m C30 FT
Art.Nr. 6209822 | EAN 4012196431649
Art.Nr. / Typ
Breite
Holmstärke
1,5 mm
Funktionserhalt
nein
Länge
6000 mm
kl. VKE: 6 m
6m
Beschreibung

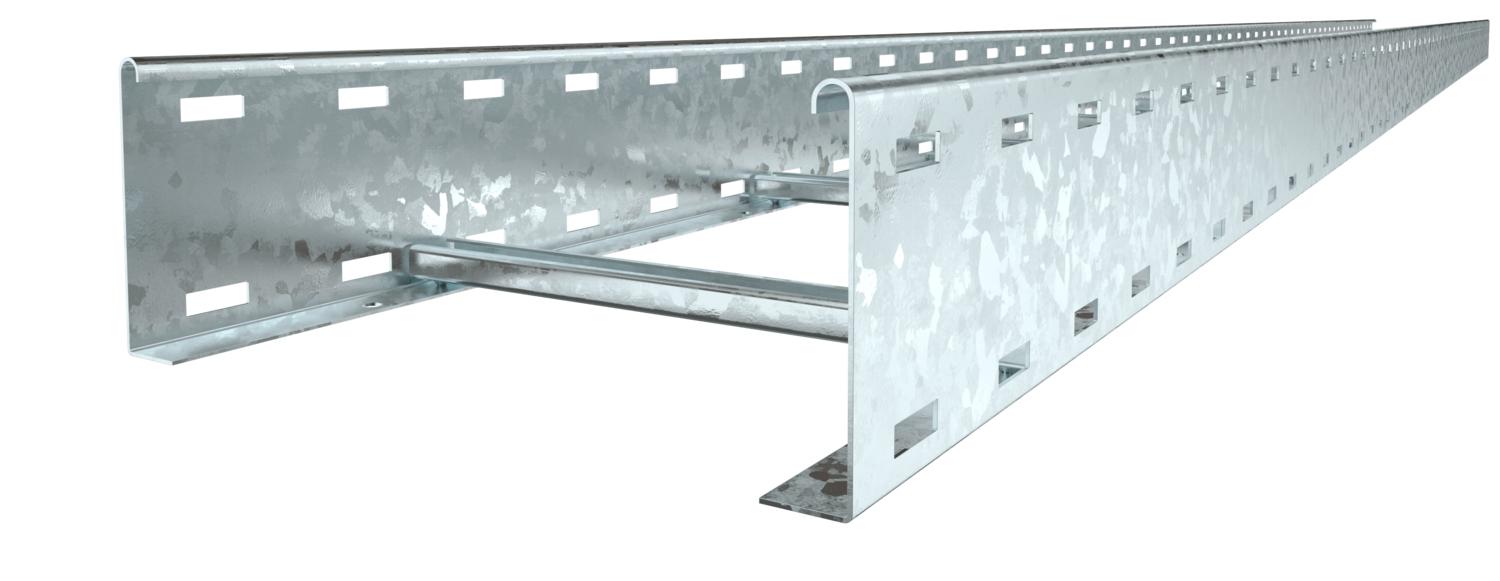

Kabelleiter in Seitenhöhe 110 mm mit eingeschweißten, nach oben offenen C30- Profil Sprossen. Eingerollter Seitenholm zur Verstärkung und als Kantenschutz. Die Befestigung auf dem Ausleger erfolgt mit Klemmstücken Typ LKS 40. Das Schlitzmaß der Sprosse beträgt 16,5 mm, die passende Bügelschelle ist der Typ 2056.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Magnetische Schirmdämpfung ohne Deckel 10 dB, mit Deckel 15 dB.
Technische Daten
Technische Daten
| Ausführung der Sprossen | Profil gelocht |
|---|---|
| Ausführung des Seitenholms | flaches Profil |
| Befestigung der Sprosse | geschweißt |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 9,5351 kg CO₂e / 1 Meter |
| Dimension | 110x300x6000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 1,5 mm |
| Nutzquerschnitt | 270 cm² |
| Nutzquerschnitt | 27000 mm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Sprossenabstand | 300 mm |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 110 mm |
| Länge | 6000 mm |
| Maß B | 300 mm |
| Schlitzmaß Sprosse | 16,50 |
Belastungen
| Stützabstand 2,0m | 3 kN/m |
|---|---|
| Stützabstand 2,5m | 2 kN/m |
| Stützabstand 3,0m | 1,4 kN/m |
| Stützabstand 3,5m | 1,05 kN/m |
| Stützabstand 4,0m | 0,8 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (5)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Holmstärke
Funktionserhalt
Länge
Breite
Art.Nr.
LCIS 1120 6 FT
1,5 mm
nein
6000 mm
200 mm
6209820
LCIS 1130 6 FT
1,5 mm
nein
6000 mm
300 mm
6209822
LCIS 1140 6 FT
1,5 mm
nein
6000 mm
400 mm
6209824
LCIS 1145 6 FT
1,5 mm
nein
6000 mm
450 mm
6209825
LCIS 1150 6 FT
1,5 mm
nein
6000 mm
500 mm
6209826
LCIS 1160 6 FT
1,5 mm
nein
6000 mm
600 mm
6209828
