Kabelabzweigkasten T 40, Einsteckdichtung
Kabelabzweigkasten T 40, Einsteckdichtung
Art.Nr. 2007464 | EAN 4012197354565
Art.Nr. / Typ
Farbe
Lichte Innenmaße
77x77x46 mm
Schutzart
IP56
Anzahl der Einführungen
7
kl. VKE: 5 Stück
5Stück
Beschreibung
Kabelabzweigkasten zum Verbinden von Kabeln und Leitungen im Innenbereich und geschützten Außenbereichen. Quadratische Form mit Einsteckdichtungen an den Seiten und Ausschlageinführungen im Boden. Geeignet für die Wand-/ Deckenmontage und die Montage auf Montageblechen. Mit der Möglichkeit zur Innenbefestigung. Mit festsitzendem Klemmdeckel. Hergestellt aus halogenfreien und UV-resistenten Materialien.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK07 gemäß DIN EN 50102.
Kabelabzweigkasten gemäß DIN EN 60670. Flammwidrig nach DIN EN 60695-2-11, Prüftemperatur 650°C. Schlagfestigkeit IK07 gemäß DIN EN 50102.
Technische Daten
Technische Daten
| Anreihbar | ja |
|---|---|
| Anzahl der Einführungen | 7 |
| Art der Einführung | Kabel |
| Art der Einführung | Einsteckdichtung |
| Art der Gehäusedurchführung | Stufenmembran abschneidbar |
| Bemessungsisolationsspannung Ui | 500 V |
| Deckel | nicht transparent |
| Deckelbefestigung | aufrastend |
| Dimension | 90x90x52 |
| Einführung von Hinten | ja |
| Explosionsgeprüfte Ausführung | nein |
| Farbe | graphitschwarz; RAL 9011 |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 650°C |
| Form | quadratisch |
| Funktionserhalt | ohne |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Glasfaserverstärkt | nein |
| Halogenfrei | ja |
| Mit Abschirmung | nein |
| Mit Deckel | ja |
| Montageart | Wand-/ Deckenmontage |
| Nennquerschnitt min. | 4 mm² |
| Nennspannung | 500 V |
| Plombierbar | nein |
| Schutzart | IP56 |
| Schutzgrad IK-Code | IK07 |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Werkstoff | Polypropylen |
| Witterungsbeständig | nein |

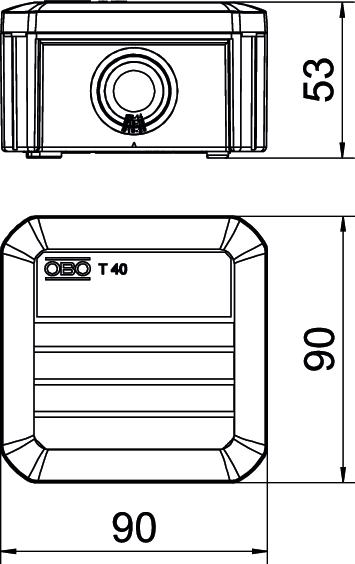

Abmessungen
| Breite | 90 mm |
|---|---|
| Höhe | 52 mm |
| Länge | 90 mm |
| Lichte Innenmaße | 77x77x46 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (7)
Erklärungen (4)
Zertifikate (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Lichte Innenmaße
Farbe
Schutzart
Anzahl der Einführungen
Art.Nr.
T 40 SW
77x77x46 mm
graphitschwarz; RAL 9011
IP56
7
2007464
T 40 KL
77x77x46 mm
lichtgrau; RAL 7035
IP56
7
2007432
Farbe
T 40 SW
Art.Nr.
2007464
Lichte Innenmaße
77x77x46 mm
Farbe
graphitschwarz; RAL 9011
Schutzart
IP56
Anzahl der Einführungen
7
T 40 KL
Art.Nr.
2007432
Schutzart
IP56
Farbe
lichtgrau; RAL 7035
Lichte Innenmaße
77x77x46 mm
Anzahl der Einführungen
7
