Kabelabzweigkasten B 9 T, Durchstoßmembran, mit Klemmleiste, metrisch
Kabelabzweigkasten B 9 T, Durchstoßmembran, mit Klemmleiste, metrisch
Art.Nr. 2001845 | EAN 4012195541936
Art.Nr. / Typ
2001845 / B 9 T M 5
Anzahl der Einführungen
9
Farbe
lichtgrau; RAL 7035
Schutzart
IP67
Lichte Innenmaße
98x98x40 mm
kl. VKE: 5 Stück
5Stück
Beschreibung
Der Kabelabzweigkasten B9/T... besteht aus zwei verschiedenen halogenfreien Kunststoffkomponenten. Er hat 8 Gewindeeinführungen mit Durchstoßmembranen (7 x M20 seitlich und 1 x PG16 im Boden) sowie eine Membraneinführung im Boden für Kabeldurchmesser bis 15 mm.
Bei Verwendung der Kabelverschraubungen (zusätzliche Zugentlastung) ist ein Entfernen der Membran nicht erforderlich (Zeitgewinn). Schutzart IP 67 bei Durchstoßmembrane und bei Kabelverschraubung ohne Entfernen der Durchstoßmembrane.
Nennspannung 400 V; Nennquerschnitt 4 ÷ 6 mm².
Der Deckel wird mit 4 vormontierten, unverlierbaren Deckelschnellbefestigungen verschraubt (180°) und ist plombierbar.
Die Befestigungslöcher sind zusätzlich mit einer weichen Kunststoffkomponente ausgespritzt, für Schraubendurchmesser 5 mm (Abstand 75 mm). Lichte Innenmaße 98x98x40
Bei Verwendung der Kabelverschraubungen (zusätzliche Zugentlastung) ist ein Entfernen der Membran nicht erforderlich (Zeitgewinn). Schutzart IP 67 bei Durchstoßmembrane und bei Kabelverschraubung ohne Entfernen der Durchstoßmembrane.
Nennspannung 400 V; Nennquerschnitt 4 ÷ 6 mm².
Der Deckel wird mit 4 vormontierten, unverlierbaren Deckelschnellbefestigungen verschraubt (180°) und ist plombierbar.
Die Befestigungslöcher sind zusätzlich mit einer weichen Kunststoffkomponente ausgespritzt, für Schraubendurchmesser 5 mm (Abstand 75 mm). Lichte Innenmaße 98x98x40
Technische Daten
Technische Daten
| Anreihbar | ja |
|---|---|
| Anzahl der Einführungen | 9 |
| Anzahl der Klemmen | 5 |
| Art der Einführung | Rohr |
| Art der Einführung | Kabel/Verschraubung |
| Art der Gehäusedurchführung | Gewinde und Dichtmembran |
| Bemessungsisolationsspannung Ui | 400 V |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 1,7498 kg CO₂e / 1 Stück |
| Deckel | nicht transparent |
| Deckelbefestigung | geschraubt |
| Dimension | 110x110x50 |
| Einführung von Hinten | ja |
| Explosionsgeprüfte Ausführung | nein |
| Farbe | lichtgrau; RAL 7035 |
| flammwidrig | nach VDE 0471/DIN 695 Teil 2-1, Prüftemperatur 750°C |
| Form | quadratisch |
| Funktionserhalt | ohne |
| für Ex-Zone | ohne |
| für Ex-Zone Gas | ohne |
| für Ex-Zone Staub | ohne |
| Halogenfrei | ja |
| Max. Leiterquerschnitt | 6 mm² |
| Mit Deckel | ja |
| Montageart | Wand-/ Deckenmontage |
| Nennquerschnitt max. | 6 mm² |
| Nennquerschnitt min. | 4 mm² |
| Nennspannung | 400 V |
| Plombierbar | ja |
| Schutzart | IP67 |
| Temperatureinsatzbereich max. | 60 °C |
| Temperatureinsatzbereich min. | -5 °C |
| Werkstoff | Polypropylen |
| Witterungsbeständig | nein |

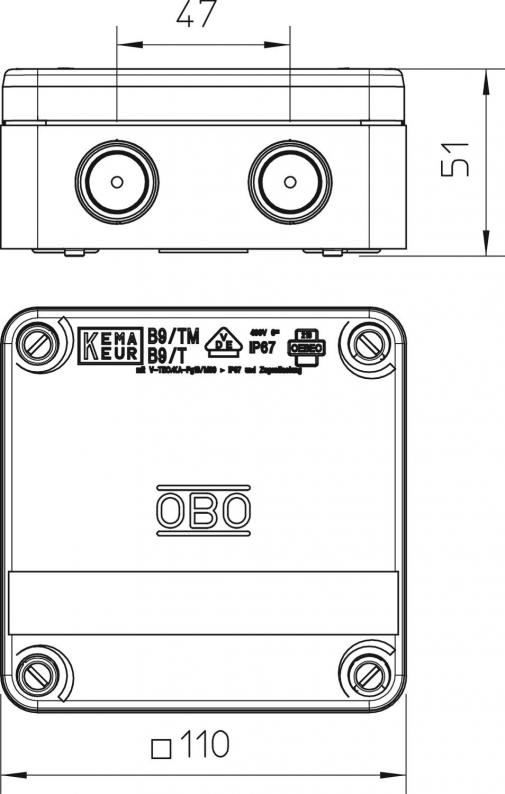

Abmessungen
| Breite | 110 mm |
|---|---|
| Höhe | 51 mm |
| Länge | 110 mm |
| Lichte Innenmaße | 98x98x40 mm |
