Hutmutterkabelverschraubung, EMV-Federkontakt, metrisches Gewinde, vernickelt
Typ V-TEC VM50 EMV-K
|Art.Nr. 2086185
|EAN 4012195655541
Art.Nr. / Typ
Gewinde
Mehrfach Dichteinsatz
nein
kl. VKE: 5 Stück
5Stück
Stück
Beschreibung
Robuste EMV Kabelverschraubung mit metrischem Anschlussgewinde nach IEC 423 in Hutmutterbauart für hohe Dichtigkeitsansprüche. Die Kontaktierung zwischen Verschraubung und Schirmgeflecht erfolgt über eine Kontaktfeder. Zugentlastung, Verdrehschutz und Dichtigkeit über den gesamten Spannbereich. Dichtring aus Neopren. Klemmeinsatz aus Polyamid. Mit vormontiertem O-Dichtring am Anschlussgewinde, Schutzart IP68 bei 5 bar/1 h.
* Preise laut DEL-Notierung.
* Preise laut DEL-Notierung.
Technische Daten

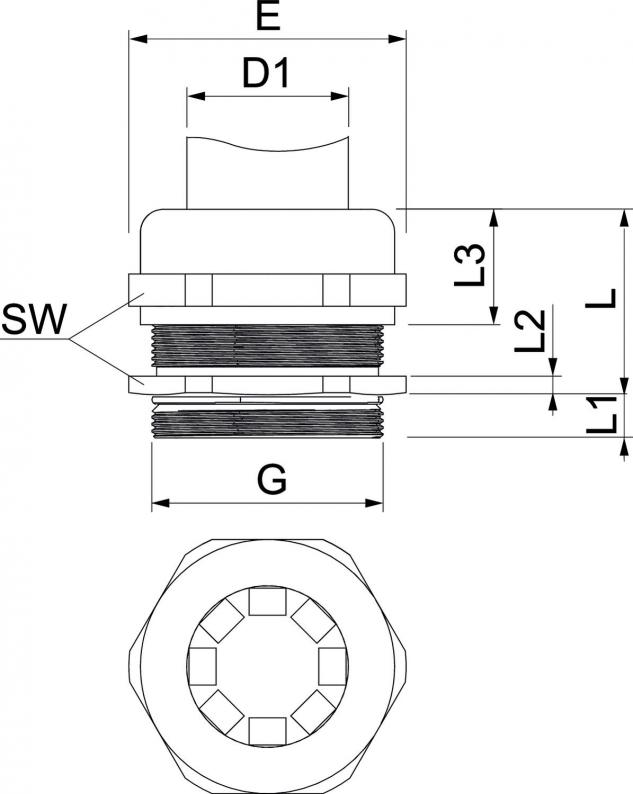

Abmessungen
| Länge | 55 mm |
|---|---|
| Breite | 60 mm |
| Höhe | 49,5 mm |
| Maß D1 | 24 mm |
| Maß L | 40,5 mm |
| Maß G | M50x1,5 mm |
| Maß L1 | 9 mm |
| Maß L2 | 4,5 mm |
| Maß L3 | 21 mm |
| Maß E | 60 mm |
Technische Daten
| Schlagfest | nein |
|---|---|
| Halogenfrei | nein |
| Glasfaserverstärkt | nein |
| Zugentlastungsmöglichkeit | ja |
| Schutzart | IP68 |
| Gewinde | M50 x 1,5 |
| für Ex-Zone | ohne |
| Biegeschutz | nein |
| Mit Gegenmutter | nein |
| Mehrfach Dichteinsatz | nein |
| Flachkabelverschraubung | nein |
| Art der Dichtung | Dichtring |
| Dichtbereich D min. | 24 mm |
| Dichtbereich D max. | 35 mm |
| Schlüsselweite | 55 |
| Ausführung | gerade |
| Gewindelänge | 9 mm |
| Temperatureinsatzbereich min. | -20 °C |
| Temperatureinsatzbereich max. | 100 °C |
| Dimension | M50 |
| Oberfläche | vernickelt |
| Werkstoff | Messing |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 0,408 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Artikelbilder (3)
Ausschreibungstexte (2)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Art.Nr. 2091729
Gegenmutter, metrisches Gewinde mit SchneidzähnenTyp
169 MSS M50
kl. VKE: 25 Stück
25Stück
Stück
Ausführungen
Typ
Gewinde
Mehrfach Dichteinsatz
Art.Nr.
V-TEC VM16 EMV-K
M16 x 1,5
nein
2086165
V-TEC VM20 EMV-K
M20 x 1,5
nein
2086169
V-TEC VM25 EMV-K
M25 x 1,5
nein
2086173
V-TEC VM32 EMV-K
M32 x 1,5
nein
2086177
V-TEC VM40 EMV-K
M40 x 1,5
nein
2086181
V-TEC VM50 EMV-K
M50 x 1,5
nein
2086185
V-TEC VM63 EMV-K
M63 x 1,5
nein
2086189
Gewinde
V-TEC VM16 EMV-K
Art.Nr.
2086165
Gewinde
M16 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM20 EMV-K
Art.Nr.
2086169
Gewinde
M20 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM25 EMV-K
Art.Nr.
2086173
Gewinde
M25 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM32 EMV-K
Art.Nr.
2086177
Gewinde
M32 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM40 EMV-K
Art.Nr.
2086181
Gewinde
M40 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM50 EMV-K
Art.Nr.
2086185
Gewinde
M50 x 1,5
Mehrfach Dichteinsatz
nein
V-TEC VM63 EMV-K
Art.Nr.
2086189
Gewinde
M63 x 1,5
Mehrfach Dichteinsatz
nein
