Gitterrinne GR-Magic® 55 G
Gitterrinne GR-Magic® 55 G
Art.Nr. 6001448 | EAN 4012196858675
Art.Nr. / Typ
Draht-Durchmesser
Breite
Funktionserhalt
Nutzquerschnitt
Höhe
55 mm
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung
Gitterrinne mit angeformtem Verbinder Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Genaue Angaben zu der UL-Klassifizierung sind der jeweiligen Zulassung zu entnehmen.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Genaue Angaben zu der UL-Klassifizierung sind der jeweiligen Zulassung zu entnehmen.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Brandschutz | Funktionserhalt kabelspezifische Tragkonstruktion |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 3,5764 kg CO₂e / 1 Meter |

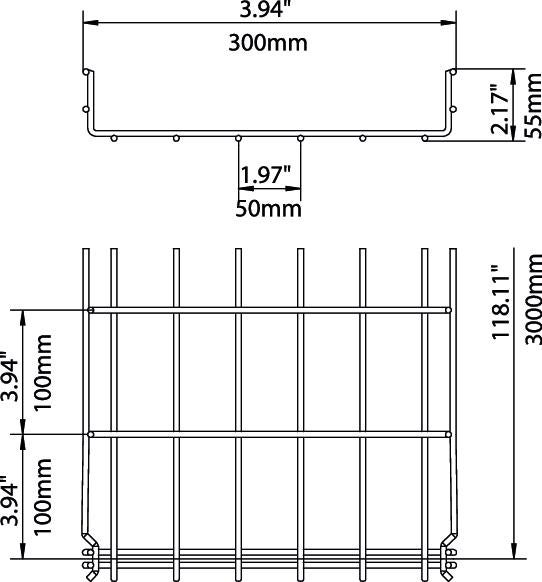

| Dimension | 55x300x3000 |
| Draht-Durchmesser | 4,8 mm |
| Farbe | zink |
| Funktionserhalt | ja |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 129 cm² |
| Nutzquerschnitt | 12900 mm² |
| Oberfläche | galvanisch verzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 55 mm |
| Länge | 3000 mm |
| Maß B | 300 mm |
| Maß H | 58 mm |
Belastungen
| Stützabstand 1,0m | 0,7 kN/m |
|---|---|
| Stützabstand 1,5m | 0,5 kN/m |
| Stützabstand 2,0m | 0,25 kN/m |
| Stützabstand 2,5m | 0,2 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
