Gitterrinne GR-Magic® 55 FT
Gitterrinne GR-Magic® 55 FT
Art.Nr. 6001416 | EAN 4012196814879
Art.Nr. / Typ
Nutzquerschnitt
Draht-Durchmesser
Funktionserhalt
Breite
Länge
3000 mm
Höhe
55 mm
kl. VKE: 3 m
3m
Beschreibung
Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 55 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Genaue Angaben zu der UL-Klassifizierung sind der jeweiligen Zulassung zu entnehmen.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Genaue Angaben zu der UL-Klassifizierung sind der jeweiligen Zulassung zu entnehmen.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| Brandschutz | Funktionserhalt kabelspezifische Tragkonstruktion |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,2584 kg CO₂e / 1 Meter |
| Dimension | 55x100x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | zink |
| Funktionserhalt | ja |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 4000 mm² |
| Nutzquerschnitt | 40 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | nein |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

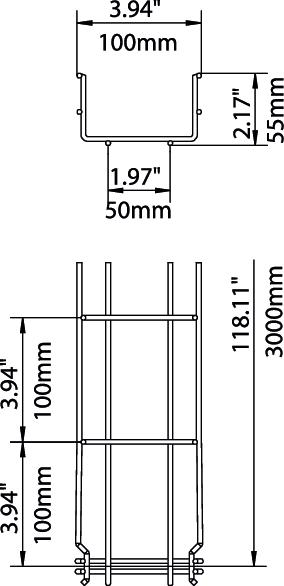

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 55 mm |
| Länge | 3000 mm |
| Maß B | 100 mm |
| Maß H | 58 mm |
Belastungen
| Stützabstand 1,0m | 0,35 kN/m |
|---|---|
| Stützabstand 1,5m | 0,2 kN/m |
| Stützabstand 2,0m | 0,1 kN/m |
| Stützabstand 2,5m | 0,1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (8)
Erklärungen (5)
Zertifikate (6)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Nutzquerschnitt
Draht-Durchmesser
Länge
Höhe
Funktionserhalt
Breite
Art.Nr.
GRM 55 50 FT
16 cm²
3,9 mm
3000 mm
55 mm
ja
50 mm
6001415
GRM 55 100 FT
40 cm²
3,9 mm
3000 mm
55 mm
ja
100 mm
6001416
GRM 55 150 FT
63 cm²
3,9 mm
3000 mm
55 mm
ja
150 mm
6001418
GRM 55 200 FT
87 cm²
3,9 mm
3000 mm
55 mm
ja
200 mm
6001420
GRM 55 200 4.8FT
87 cm²
4,8 mm
3000 mm
55 mm
ja
200 mm
6001421
GRM 55 300 FT
129 cm²
4,8 mm
3000 mm
55 mm
ja
300 mm
6001424
GRM 55 400 FT
175 cm²
4,8 mm
3000 mm
55 mm
ja
400 mm
6001428
GRM 55 500 FT
220 cm²
4,8 mm
3000 mm
55 mm
nein
500 mm
6001432
GRM 55 600 FT
265 cm²
4,8 mm
3000 mm
55 mm
nein
600 mm
6001436
Nutzquerschnitt
Draht-Durchmesser
Funktionserhalt
Breite
GRM 55 50 FT
Art.Nr.
6001415
Nutzquerschnitt
16 cm²
Draht-Durchmesser
3,9 mm
Länge
3000 mm
Höhe
55 mm
Funktionserhalt
ja
Breite
50 mm
GRM 55 100 FT
Art.Nr.
6001416
Höhe
55 mm
Nutzquerschnitt
40 cm²
Breite
100 mm
Funktionserhalt
ja
Draht-Durchmesser
3,9 mm
Länge
3000 mm
GRM 55 150 FT
Art.Nr.
6001418
Länge
3000 mm
Breite
150 mm
Funktionserhalt
ja
Nutzquerschnitt
63 cm²
Höhe
55 mm
Draht-Durchmesser
3,9 mm
GRM 55 200 FT
Art.Nr.
6001420
Nutzquerschnitt
87 cm²
Höhe
55 mm
Funktionserhalt
ja
Breite
200 mm
Länge
3000 mm
Draht-Durchmesser
3,9 mm
GRM 55 200 4.8FT
Art.Nr.
6001421
Draht-Durchmesser
4,8 mm
Funktionserhalt
ja
Länge
3000 mm
Breite
200 mm
Höhe
55 mm
Nutzquerschnitt
87 cm²
GRM 55 300 FT
Art.Nr.
6001424
Höhe
55 mm
Funktionserhalt
ja
Nutzquerschnitt
129 cm²
Länge
3000 mm
Draht-Durchmesser
4,8 mm
Breite
300 mm
GRM 55 400 FT
Art.Nr.
6001428
Draht-Durchmesser
4,8 mm
Nutzquerschnitt
175 cm²
Höhe
55 mm
Breite
400 mm
Funktionserhalt
ja
Länge
3000 mm
GRM 55 500 FT
Art.Nr.
6001432
Nutzquerschnitt
220 cm²
Funktionserhalt
nein
Länge
3000 mm
Breite
500 mm
Höhe
55 mm
Draht-Durchmesser
4,8 mm
GRM 55 600 FT
Art.Nr.
6001436
Funktionserhalt
nein
Länge
3000 mm
Breite
600 mm
Draht-Durchmesser
4,8 mm
Höhe
55 mm
Nutzquerschnitt
265 cm²
