Gitterrinne GR-Magic® 35 FT

Gitterrinne GR-Magic® 35 FT

Art.Nr. 6000069 | EAN 4012195624820

Alle Ausführungen anzeigen
Art.Nr. / Typ
Nutzquerschnitt
Breite
Draht-Durchmesser
Höhe
35 mm
Funktionserhalt
nein
Länge
3000 mm

kl. VKE: 3 m

KontaktFachhändler finden
BeschreibungTechnische DatenDownloadsZubehörAusführungen

Beschreibung

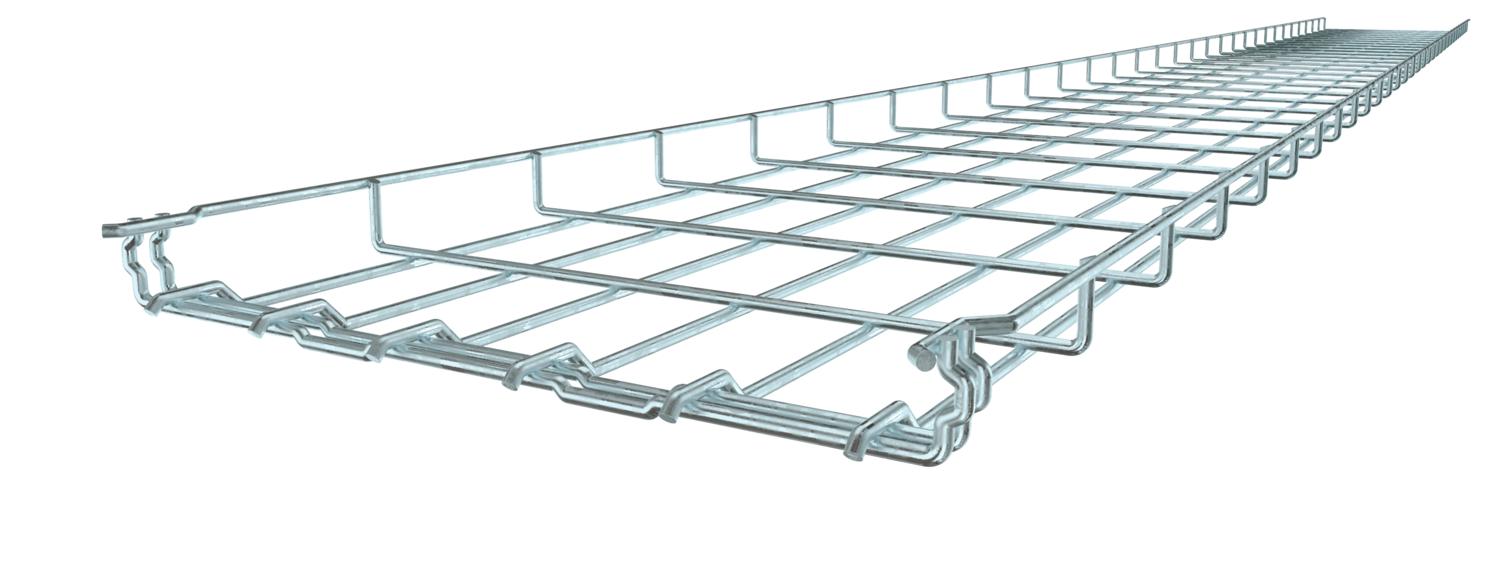

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 35 mm.

Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
  • RINA 1861, Ship Classification, Certification and Services
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Deutschland
  • Underwriters Laboratories Inc., USA
  • Underwriters Laboratories Inc., USA
  • Communautés Européennes, EG Konformitätserklärung nach EG-Richtlinien
  • UKCA Konformitätserklärung

Technische Daten

Technische Daten

Art des Verbinders KabeltragsystemKlickbefestigung
Ausführung Verbinderintegrierter Verbinder
Belastungstesttyp nach IEC 61537Typ II
CO₂ Fußabdruck (GWP) Cradle-to-Gate1,0255 kg CO₂e / 1 Meter
Dimension35x50x3000
Draht-Durchmesser3,9 mm
Farbezink
Funktionserhaltnein
Integrierte Trennwandohne
Nutzquerschnitt9,4 cm²
Nutzquerschnitt1750 mm²
Oberflächetauchfeuerverzinkt
ProfilformU-Form
Rostfreier Stahl, gebeiztnein
Schraublose Verbinderja
Weitspann-Ausführungnein
WerkstoffStahl

Abmessungen

Breite50 mm
Höhe35 mm
Länge3000 mm
Maß B52 mm

Belastungen

Stützabstand 1,0m0,25 kN/m
Stützabstand 1,5m0,11 kN/m
Stützabstand 2,0m0,1 kN/m
Belastungsdiagramm Gitterrinne GR-Magic Typ GRM 35

Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast

Stützweite in m

Holmdurchbiegung in mm bei zulässig kN/m

Belastungsschema beim Prüfverfahren

Belastungskurve mit Kabelrinne/-leiterbreite in mm

Holmdurchbiegungskurve je nach Stützweite

Downloads

0 ausgewählt

Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (5)
Zertifikate (3)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)

Zubehör

Montagezubehör
Systemzubehör
Typ
KS GR A2

kl. VKE: 30 Stück

Art.Nr. 6062314

Trennsteg 30 DD
Typ
TSG 30 DD

kl. VKE: 3 m

Art.Nr. 6220142

Kabelabgangsblech FT
Typ
KAB GR FT

kl. VKE: 10 Stück

Ausführungen

Nutzquerschnitt
Breite
Draht-Durchmesser
GRM 35 50 FT
Art.Nr.
6000069
Nutzquerschnitt
9,4 cm²
Höhe
35 mm
Breite
50 mm
Funktionserhalt
nein
Draht-Durchmesser
3,9 mm
Länge
3000 mm
GRM 35 100 FT
Art.Nr.
6000071
Funktionserhalt
nein
Draht-Durchmesser
3,9 mm
Höhe
35 mm
Breite
100 mm
Nutzquerschnitt
23 cm²
Länge
3000 mm
GRM 35 150 FT
Art.Nr.
6000072
Draht-Durchmesser
3,9 mm
Nutzquerschnitt
36,6 cm²
Breite
150 mm
Höhe
35 mm
Länge
3000 mm
Funktionserhalt
nein
GRM 35 200 FT
Art.Nr.
6000073
Draht-Durchmesser
3,9 mm
Breite
200 mm
Höhe
35 mm
Funktionserhalt
nein
Nutzquerschnitt
50,1 cm²
Länge
3000 mm
GRM 35 300 FT
Art.Nr.
6000075
Länge
3000 mm
Breite
300 mm
Draht-Durchmesser
4,8 mm
Nutzquerschnitt
71,3 cm²
Höhe
35 mm
Funktionserhalt
nein
