Gitterrinne GR-Magic® 35 A2
Gitterrinne GR-Magic® 35 A2
Art.Nr. 6000054 | EAN 4012195650591
Art.Nr. / Typ
Nutzquerschnitt
Draht-Durchmesser
Breite
Höhe
35 mm
Funktionserhalt
nein
Länge
3000 mm
kl. VKE: 3 m
3m
Beschreibung
Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 35 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 2,3088 kg CO₂e / 1 Meter |
| Dimension | 35x50x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 1750 mm² |
| Nutzquerschnitt | 9,4 cm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | ja |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |

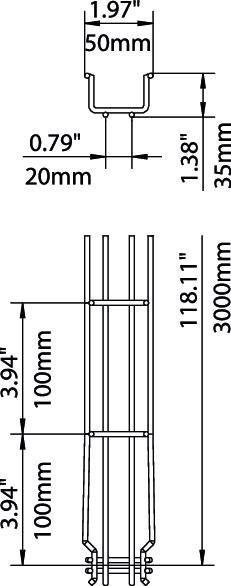

Abmessungen
| Breite | 50 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 3000 mm |
| Maß B | 52 mm |
Belastungen
| Stützabstand 1,0m | 0,25 kN/m |
|---|---|
| Stützabstand 1,5m | 0,11 kN/m |
| Stützabstand 2,0m | 0,1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
NOT DEFINED DOWNLOAD_GROUP_TYPE: 34 (1)
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (5)
Zertifikate (2)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Systemzubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Nutzquerschnitt
Höhe
Funktionserhalt
Draht-Durchmesser
Breite
Länge
Art.Nr.
GRM 35 50 A2
9,4 cm²
35 mm
nein
3,9 mm
50 mm
3000 mm
6000054
GRM 35 100 A2
23 cm²
35 mm
nein
3,9 mm
100 mm
3000 mm
6000055
GRM 35 150 A2
36,6 cm²
35 mm
nein
3,9 mm
150 mm
3000 mm
6000056
GRM 35 200 A2
50,1 cm²
35 mm
nein
3,9 mm
200 mm
3000 mm
6000057
GRM 35 300 A2
71,3 cm²
35 mm
nein
4,8 mm
300 mm
3000 mm
6000059
Nutzquerschnitt
Draht-Durchmesser
Breite
GRM 35 50 A2
Art.Nr.
6000054
Nutzquerschnitt
9,4 cm²
Höhe
35 mm
Funktionserhalt
nein
Draht-Durchmesser
3,9 mm
Breite
50 mm
Länge
3000 mm
GRM 35 100 A2
Art.Nr.
6000055
Höhe
35 mm
Breite
100 mm
Draht-Durchmesser
3,9 mm
Länge
3000 mm
Nutzquerschnitt
23 cm²
Funktionserhalt
nein
GRM 35 150 A2
Art.Nr.
6000056
Breite
150 mm
Nutzquerschnitt
36,6 cm²
Draht-Durchmesser
3,9 mm
Funktionserhalt
nein
Länge
3000 mm
Höhe
35 mm
GRM 35 200 A2
Art.Nr.
6000057
Höhe
35 mm
Funktionserhalt
nein
Länge
3000 mm
Nutzquerschnitt
50,1 cm²
Draht-Durchmesser
3,9 mm
Breite
200 mm
GRM 35 300 A2
Art.Nr.
6000059
Länge
3000 mm
Draht-Durchmesser
4,8 mm
Höhe
35 mm
Funktionserhalt
nein
Breite
300 mm
Nutzquerschnitt
71,3 cm²
