Gitterrinne GR-Magic® 35 A2
Gitterrinne GR-Magic® 35 A2
Art.Nr. 6000057 | EAN 4012195470724
Art.Nr. / Typ
Breite
Draht-Durchmesser
Nutzquerschnitt
Länge
3000 mm
Funktionserhalt
nein
Höhe
35 mm
kl. VKE: 3 m
3m
Beschreibung

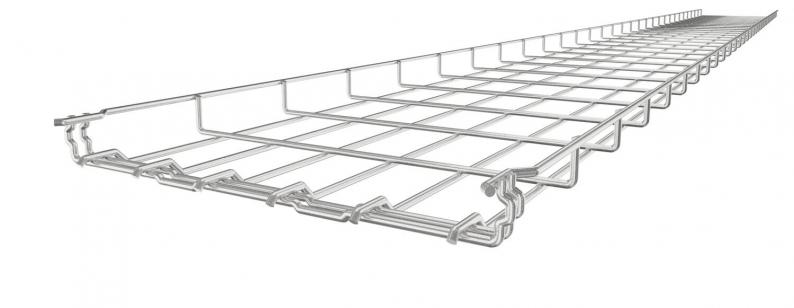

Gitterrinne mit angeformtem Verbinder in der Seitenhöhe 35 mm.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Magnetische Schirmdämpfung ohne Deckel 15 dB, mit Deckel 25 dB.
Technische Daten
Technische Daten
| Art des Verbinders Kabeltragsystem | Klickbefestigung |
|---|---|
| Ausführung Verbinder | integrierter Verbinder |
| Belastungstesttyp nach IEC 61537 | Typ II |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 3,8986 kg CO₂e / 1 Meter |
| Dimension | 35x200x3000 |
| Draht-Durchmesser | 3,9 mm |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Integrierte Trennwand | ohne |
| Nutzquerschnitt | 50,1 cm² |
| Nutzquerschnitt | 7000 mm² |
| Oberfläche | blank, nachbehandelt |
| Profilform | U-Form |
| Rostfreier Stahl, gebeizt | ja |
| Schraublose Verbinder | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 35 mm |
| Länge | 3000 mm |
| Maß B | 200 mm |
Belastungen
| Stützabstand 1,0m | 0,3 kN/m |
|---|---|
| Stützabstand 1,5m | 0,14 kN/m |
| Stützabstand 2,0m | 0,1 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
Downloads
0 ausgewählt
NOT DEFINED DOWNLOAD_GROUP_TYPE: 34 (1)
Datenblatt (1)
Kataloge & Broschüren (6)
Erklärungen (4)
Zertifikate (2)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Ausführungen
Typ
Breite
Draht-Durchmesser
Länge
Nutzquerschnitt
Funktionserhalt
Höhe
Art.Nr.
GRM 35 50 A2
50 mm
3,9 mm
3000 mm
9,4 cm²
nein
35 mm
6000054
GRM 35 100 A2
100 mm
3,9 mm
3000 mm
23 cm²
nein
35 mm
6000055
GRM 35 150 A2
150 mm
3,9 mm
3000 mm
36,6 cm²
nein
35 mm
6000056
GRM 35 200 A2
200 mm
3,9 mm
3000 mm
50,1 cm²
nein
35 mm
6000057
GRM 35 300 A2
300 mm
4,8 mm
3000 mm
71,3 cm²
nein
35 mm
6000059
Breite
Draht-Durchmesser
Nutzquerschnitt
GRM 35 50 A2
Art.Nr.
6000054
Breite
50 mm
Draht-Durchmesser
3,9 mm
Länge
3000 mm
Nutzquerschnitt
9,4 cm²
Funktionserhalt
nein
Höhe
35 mm
GRM 35 100 A2
Art.Nr.
6000055
Funktionserhalt
nein
Länge
3000 mm
Draht-Durchmesser
3,9 mm
Nutzquerschnitt
23 cm²
Höhe
35 mm
Breite
100 mm
GRM 35 150 A2
Art.Nr.
6000056
Breite
150 mm
Länge
3000 mm
Draht-Durchmesser
3,9 mm
Höhe
35 mm
Funktionserhalt
nein
Nutzquerschnitt
36,6 cm²
GRM 35 200 A2
Art.Nr.
6000057
Breite
200 mm
Länge
3000 mm
Nutzquerschnitt
50,1 cm²
Draht-Durchmesser
3,9 mm
Funktionserhalt
nein
Höhe
35 mm
GRM 35 300 A2
Art.Nr.
6000059
Breite
300 mm
Draht-Durchmesser
4,8 mm
Länge
3000 mm
Funktionserhalt
nein
Höhe
35 mm
Nutzquerschnitt
71,3 cm²
