Geräteeinsatz GRAF9-2 BA3, nass gepflegt mit Bodenbelagsaussparung

…

Art.Nr. 7405743 | EAN 4012196581634

Datenblatt (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

7405743 / GRAF9-2 BA3

Nenngröße für Geräteeinbaueinheiten

Bodenbelagdicke

3 mm

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

Geräteeinsatz mit Tubus für nass gepflegte Böden für bis zu 12 Modul 45-Einzelgeräte in 3 Universalträger UT4, Einsatz in Kanalsystemen und Systemböden im Innenbereich.
Oberfläche Aluminium glanzgedreht mit einer Bodenbelagsaussparung von 3 mm. Für eine Einbautiefe von 65 mm.

Technische Daten

Anzahl der einbaubaren Geräte	12
Anzahl der Gerätebecher	3
Außendurchmesser	325 mm
Ausführung	rund
Ausführung Leitungsauslass	Versenkbarer Tubus
Bodenbelagdicke	3 mm
Bodenbelagsschutzrahmen	ja
Bodenpflege	nass
Dichtungseinbaumöglichkeit	ja

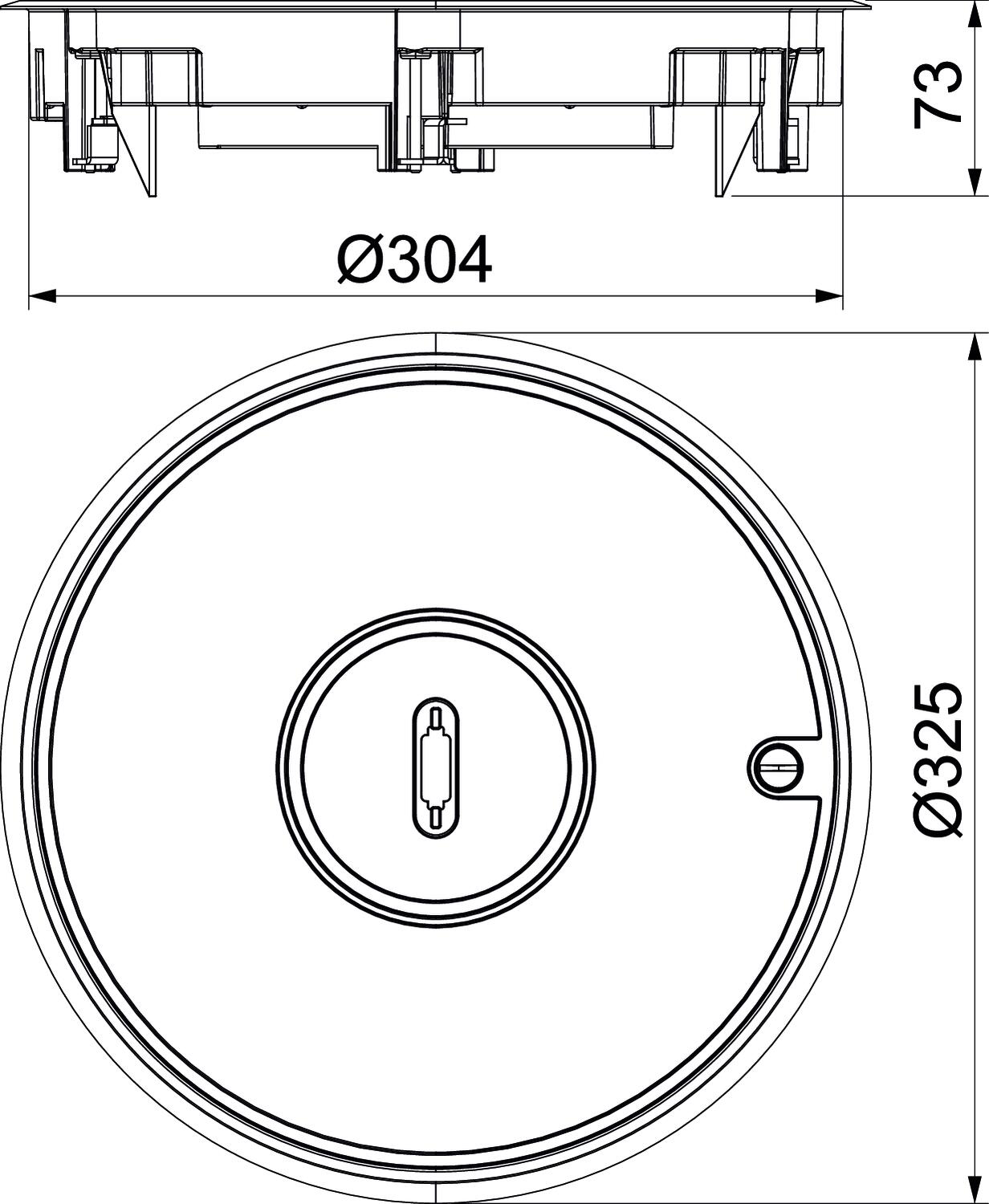

Dimension	Ø325x73
Einbaudurchmesser	305
Fußbodenhöhe min.	80 mm
Geeignet für Doppelbodeneinbau	ja
Geeignet für estrichbündigen geschlossenen Unterflurkanal	ja
Geeignet für estrichüberdeckten Unterflurkanal	ja
Geeignet für Hohlbodeneinbau	ja
Geeignet für Nasspflege	ja
Geeignet für Unterflurkanal	ja
Mit Bodenbelagsaussparung	ja
Nenngröße für Geräteeinbaueinheiten	R9
Öffnungsmechanismus	Drehriegel
Rahmenausführung	Teppichschutzrahmen
Schutzart (IP) im genutzten Zustand	IP20
Schutzart (IP) im ungenutzten Zustand	IP45
Schutzgrad IK-Code	IK10
Schwerlastausführung	ja
Typ des Einbausystems	UT4
Vertikale Last, große Fläche	bis 10.000 N
Vertikale Last, kleine Fläche	bis 3.000 N
Werkstoff	Aluminiumdruckguss
Zulassungen	VDE
