Geräteeinsatz GESRA9/10 mit Griffbügel

…

Art.Nr. 7405580 | EAN 4012195104445

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

7405580 / GESRA9 10U

Bodenbelagdicke

10 mm

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

Geräteeinsatz mit Griffbügel für bis zu 12 Modul 45-Einzelgeräte in 3 Universalträger UT4, Einsatz in Kanalsystemen und Systemböden im Innenbereich.

Geräteeinsatz mit Griffbügel, 3-zügig, für den Einbau des Montageträger MT9. Es können 3 Abdeckplatten der Bauform APMT5 installiert werden.

Technische Daten

Anzahl der einbaubaren Geräte	12
Anzahl der Gerätebecher	3
Außendurchmesser	323 mm
Ausführung	rund
Bodenbelagdicke	10 mm
Bodenbelagsschutzrahmen	ja
Bodenpflege	trocken
Dichtungseinbaumöglichkeit	nein

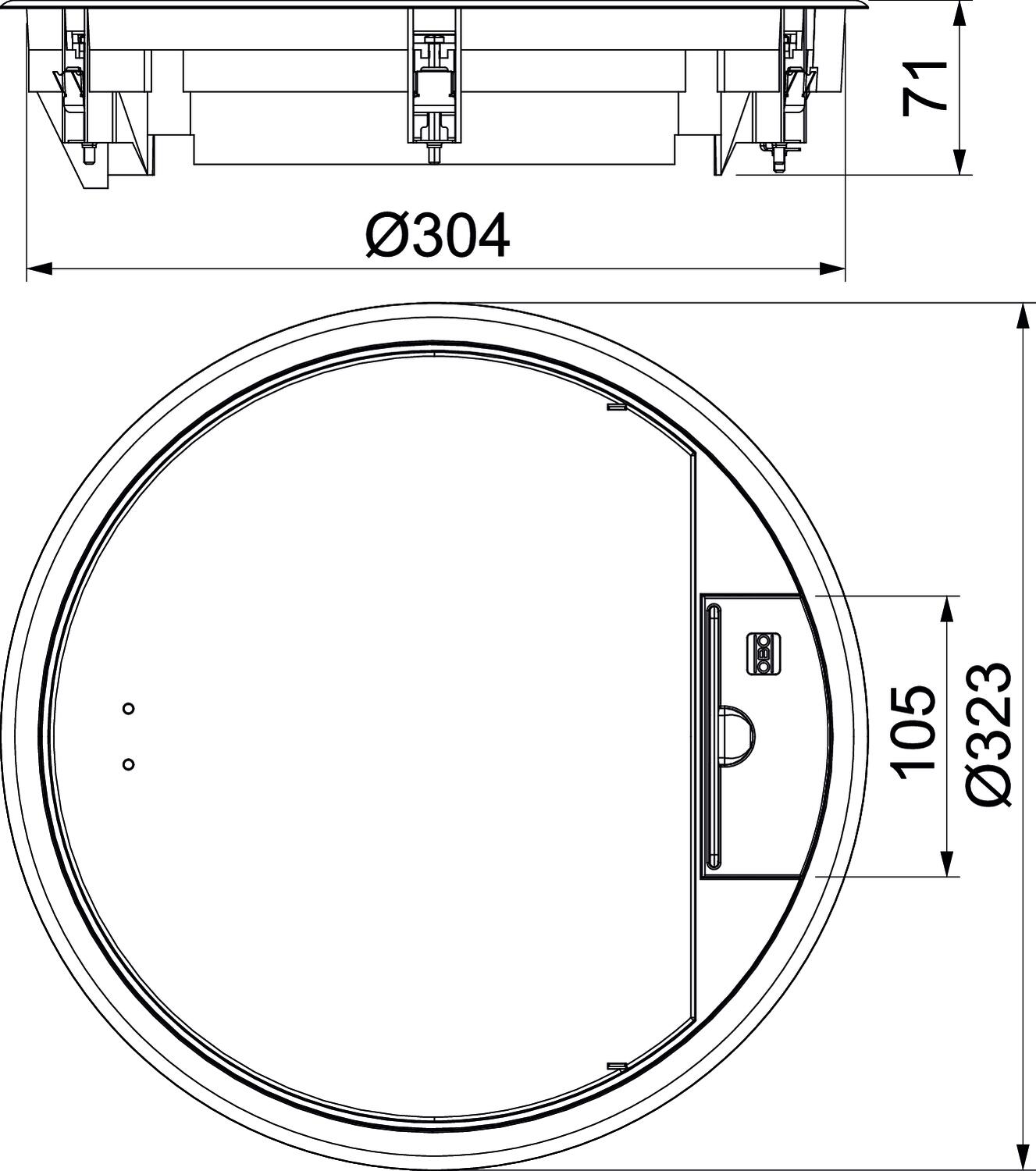

Dimension	Ø323x70
Einbaudurchmesser	305
Einbautiefe	78 mm
Fußbodenhöhe min.	78 mm
Geeignet für Doppelbodeneinbau	ja
Geeignet für estrichüberdeckten Unterflurkanal	ja
Geeignet für Hohlbodeneinbau	ja
Geeignet für Nasspflege	nein
Geeignet für Unterflurkanal	ja
Geräteträger zur Aufnahme von Gerätebechern	ja
Mit Bodenbelagsaussparung	ja
Nenngröße für Geräteeinbaueinheiten	R9
Öffnungsmechanismus	Griffbügel
Schutzart (IP) im genutzten Zustand	IP20
Schutzart (IP) im ungenutzten Zustand	IP40
Schutzgrad IK-Code	IK10
Schwerlastausführung	nein
Typ des Einbausystems	UT4
Vertikale Last, große Fläche	bis 5.000 N
Vertikale Last, kleine Fläche	bis 3.000 N
Werkstoff	Aluminiumdruckguss
Zulassungen	VDE
