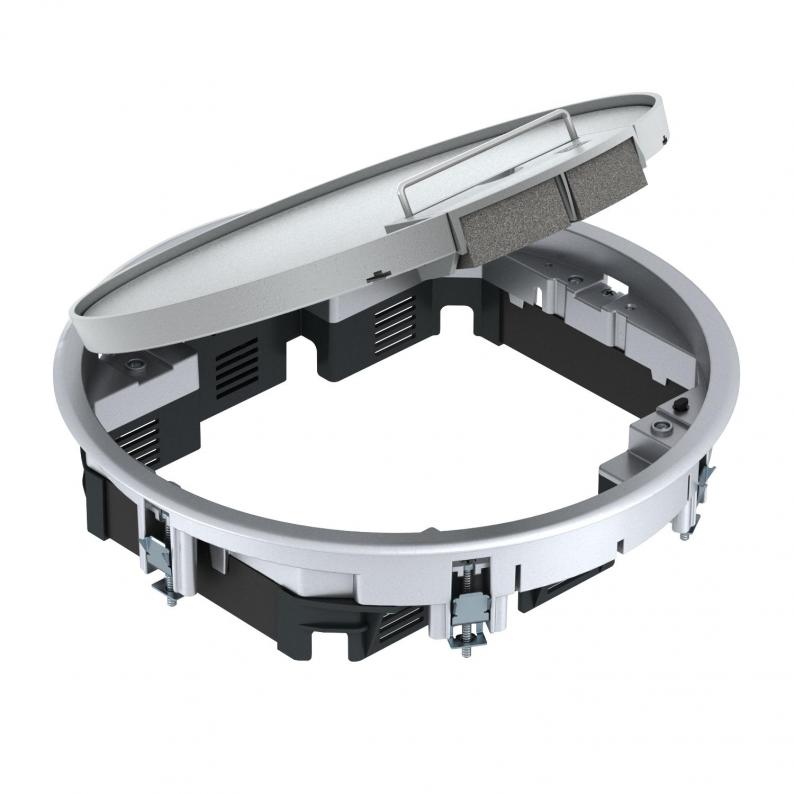

Geräteeinsatz GESRA7/10 mit Griffbügel

…

Art.Nr. 7405544 | EAN 4012195104261

Datenblatt (PDF)

EU-Konformitätserklärung (PDF)

RoHS (PDF)

Alle Ausführungen anzeigen

Art.Nr. / Typ

7405544 / GESRA7 10U

Bodenbelagdicke

5 mm

kl. VKE: 1 Stück

Kontakt Fachhändler finden

Beschreibung Technische Daten Downloads Zubehör Ausführungen

Beschreibung

Geräteeinsatz mit Griffbügel für bis zu 10 Modul 45-Einzelgeräte in 2 Universalträger UT3 und einem UT4, Einsatz in Kanalsystemen und Systemböden im Innenbereich.
Schnurauslass aus Polyamid RAL 9011

Bodenbelagaussparung im Klappdeckel von 5 mm. Durch das Entfernen des Füllstücks aus Hartpappe wird die Bodenbealgsaussparung auf 10 mm erhöht.

Technische Daten

Anzahl der einbaubaren Geräte	10
Anzahl der Gerätebecher	3
Außendurchmesser	294 mm
Ausführung	rund
Ausführung Leitungsauslass	Schwenkbarer Schnurauslass
Bodenbelagdicke	5 mm
Bodenbelagsschutzrahmen	ja
Bodenpflege	trocken
Dichtungseinbaumöglichkeit	nein
Dimension	Ø294x71
Einbaudurchmesser	275
Einbautiefe	78 mm
Fußbodenhöhe min.	78 mm
Geeignet für Doppelbodeneinbau	ja
Geeignet für estrichüberdeckten Unterflurkanal	ja
Geeignet für Hohlbodeneinbau	ja
Geeignet für Nasspflege	nein
Geeignet für Unterflurkanal	ja
Geräteträger zur Aufnahme von Gerätebechern	ja
Mit Bodenbelagsaussparung	ja
Nenngröße für Geräteeinbaueinheiten	R7
Öffnungsmechanismus	Griffbügel
Rahmenausführung	Teppichschutzrahmen
Schutzart (IP) im genutzten Zustand	IP20
Schutzart (IP) im ungenutzten Zustand	IP40
Schutzgrad IK-Code	IK10
Schwerlastausführung	nein
Typ des Einbausystems	UT3 / UT4
Vertikale Last, große Fläche	bis 10.000 N
Vertikale Last, kleine Fläche	bis 3.000 N
Werkstoff	Aluminiumdruckguss
Zulassungen	VDE
