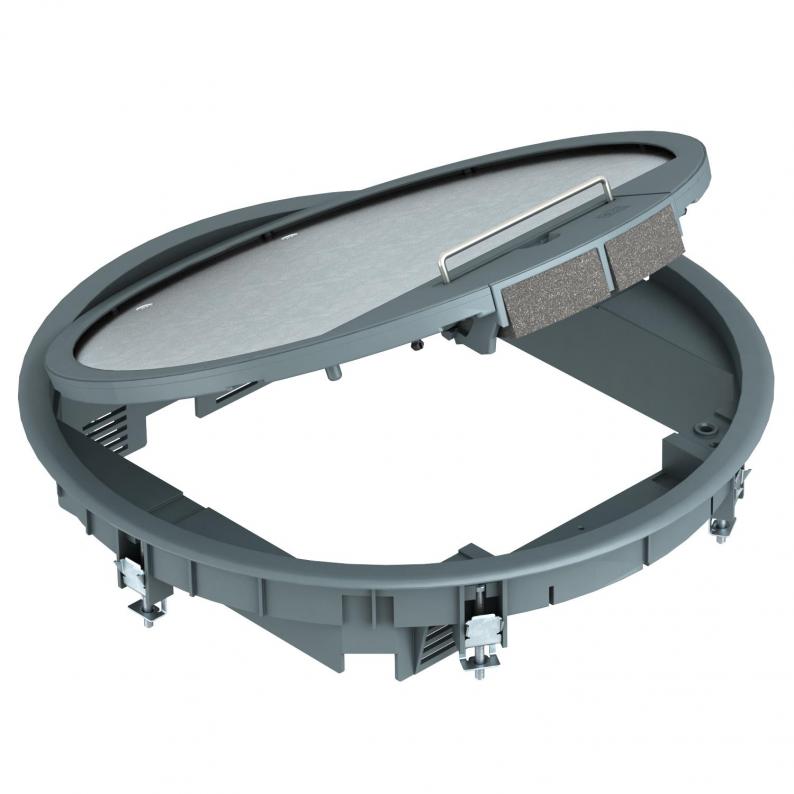

Geräteeinsatz GESR9 mit Teppichschutzrahmen im Klappdeckel
Geräteeinsatz GESR9 mit Teppichschutzrahmen im Klappdeckel
Art.Nr. 7405512 | EAN 4012195104094
Art.Nr. / Typ
Farbe
Bodenbelagdicke
5 mm
Nenngröße für Geräteeinbaueinheiten
R9
kl. VKE: 1 Stück
1Stück
Beschreibung
Geräteeinsatz mit Griffbügel für bis zu 12 Modul 45-Einzelgeräte in 3 Universalträger UT4, Einsatz in Kanalsystemen und Systemböden im Innenbereich.
Technische Daten
Technische Daten
| Anzahl der einbaubaren Geräte | 12 |
|---|---|
| Anzahl der Gerätebecher | 3 |
| Außendurchmesser | 324 mm |
| Ausführung | rund |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Bodenbelagdicke | 5 mm |
| Bodenbelagsschutzrahmen | ja |
| Bodenpflege | trocken |

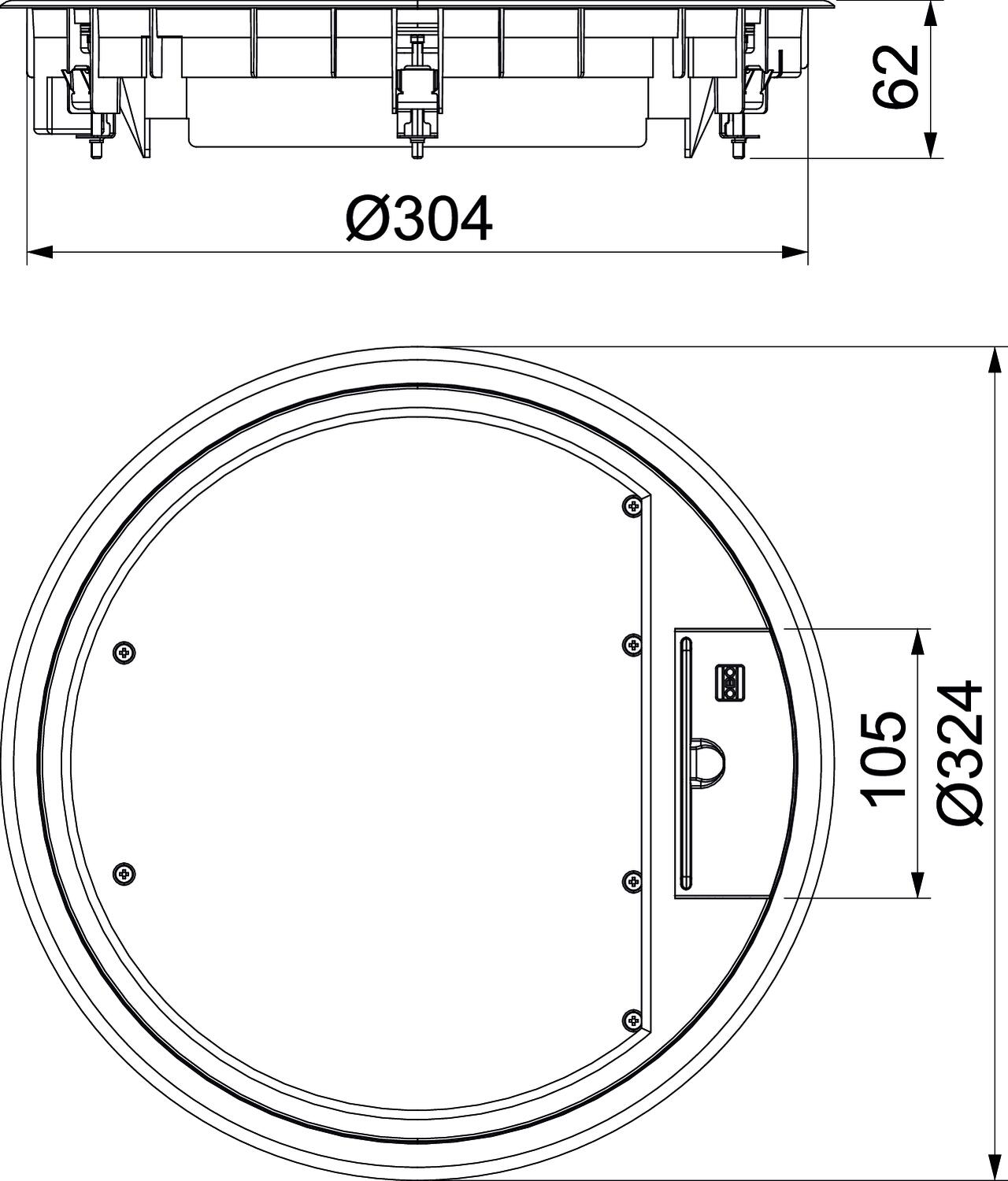

| Dimension | Ø324x62 |
| Einbaudurchmesser | 305 |
| Einbautiefe | 73 mm |
| Farbe | eisengrau; RAL 7011 |
| Fußbodenhöhe min. | 73 mm |
| Geeignet für Doppelbodeneinbau | ja |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Nasspflege | nein |
| Geeignet für Unterflurkanal | ja |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Mit Bodenbelagsaussparung | ja |
| Nenngröße für Geräteeinbaueinheiten | R9 |
| Öffnungsmechanismus | Griffbügel |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Schutzgrad IK-Code | IK08 |
| Schwerlastausführung | nein |
| Typ des Einbausystems | UT4 |
| Vertikale Last, große Fläche | bis 5.000 N |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Werkstoff | Polyamid |
| Zulassungen | VDE |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (1)
Zertifikate (1)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
MTU 3
7407840
kl. VKE: 1 Stück
1Stück
UT4 45 4
7408727
kl. VKE: 1 Stück
1Stück
Typ
MTU 3
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Farbe
Bodenbelagdicke
Nenngröße für Geräteeinbaueinheiten
Art.Nr.
GESR9 SR U 7011
eisengrau; RAL 7011
5 mm
R9
7405512
GESR9 SR U 9011
graphitschwarz; RAL 9011
5 mm
R9
7405516
GESR9 SR U 1019
graubeige; RAL 1019
5 mm
R9
7405520
