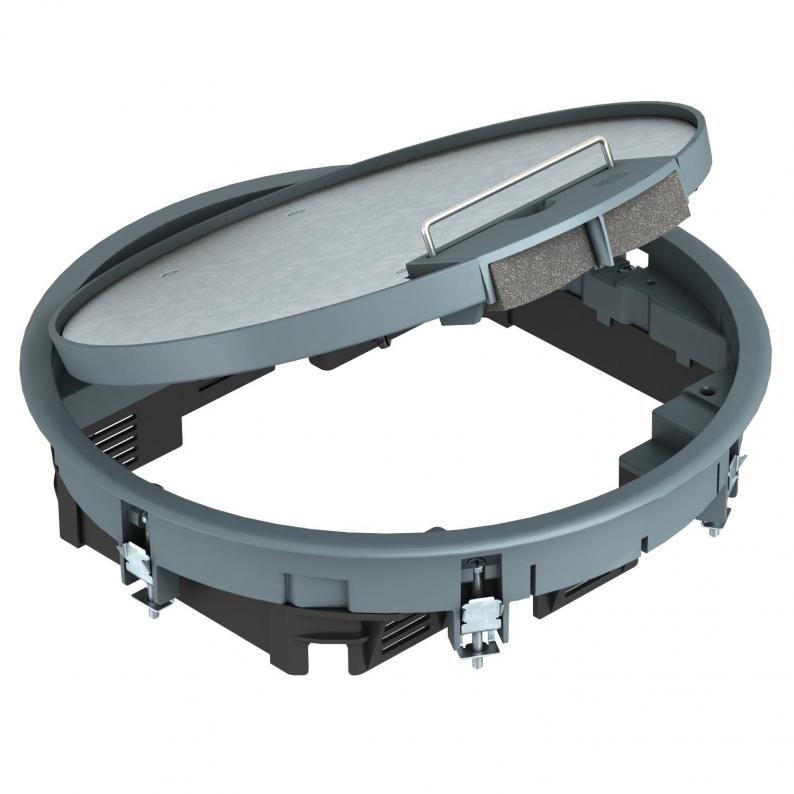

Geräteeinsatz GESR7 mit Griffbügel
Geräteeinsatz GESR7 mit Griffbügel
Art.Nr. 7405452 | EAN 4012195103783
Art.Nr. / Typ
Farbe
Nenngröße für Geräteeinbaueinheiten
R7
Bodenbelagdicke
5 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Geräteeinsatz mit Griffbügel für bis zu 10 Modul 45-Einzelgeräte in 2 Universalträger UT3 und einem UT4, Einsatz in Kanalsystemen und Systemböden im Innenbereich.
Technische Daten
Technische Daten
| Anzahl der einbaubaren Geräte | 10 |
|---|---|
| Anzahl der Gerätebecher | 3 |
| Außendurchmesser | 294 mm |
| Ausführung | rund |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Bodenbelagdicke | 5 mm |
| Bodenbelagsschutzrahmen | ja |
| Bodenpflege | trocken |
| Dichtungseinbaumöglichkeit | nein |
| Dimension | Ø294x66 |
| Einbaudurchmesser | 275 |
| Einbautiefe | 78 mm |
| Farbe | eisengrau; RAL 7011 |
| Fußbodenhöhe min. | 78 mm |
| Geeignet für Doppelbodeneinbau | ja |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | ja |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Nasspflege | nein |
| Geeignet für Unterflurkanal | ja |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Mit Bodenbelagsaussparung | ja |
| Nenngröße für Geräteeinbaueinheiten | R7 |
| Öffnungsmechanismus | Griffbügel |
| Rahmenausführung | Teppichschutzrahmen |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Schutzgrad IK-Code | IK08 |
| Schwerlastausführung | nein |
| Typ des Einbausystems | UT3 / UT4 |
| Vertikale Last, große Fläche | bis 5.000 N |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Werkstoff | Polyamid |
| Zulassungen | VDE |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (1)
Zertifikate (1)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
MTU 2
7407836
kl. VKE: 1 Stück
1Stück
MTU 3
7407840
kl. VKE: 1 Stück
1Stück
UT3 45 3
7408723
kl. VKE: 1 Stück
1Stück
UT4 45 4
7408727
kl. VKE: 1 Stück
1Stück
Typ
MTU 2
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Farbe
Nenngröße für Geräteeinbaueinheiten
Bodenbelagdicke
Art.Nr.
GESR7 10U 7011
eisengrau; RAL 7011
R7
5 mm
7405452
GESR7 10U 9011
graphitschwarz; RAL 9011
R7
5 mm
7405456
GESR7 10U 1019
graubeige; RAL 1019
R7
5 mm
7405460
Farbe
GESR7 10U 7011
Art.Nr.
7405452
Farbe
eisengrau; RAL 7011
Nenngröße für Geräteeinbaueinheiten
R7
Bodenbelagdicke
5 mm
GESR7 10U 9011
Art.Nr.
7405456
Bodenbelagdicke
5 mm
Nenngröße für Geräteeinbaueinheiten
R7
Farbe
graphitschwarz; RAL 9011
GESR7 10U 1019
Art.Nr.
7405460
Nenngröße für Geräteeinbaueinheiten
R7
Farbe
graubeige; RAL 1019
Bodenbelagdicke
5 mm
