Geräteeinsatz GES9-3S mit Rastschieber

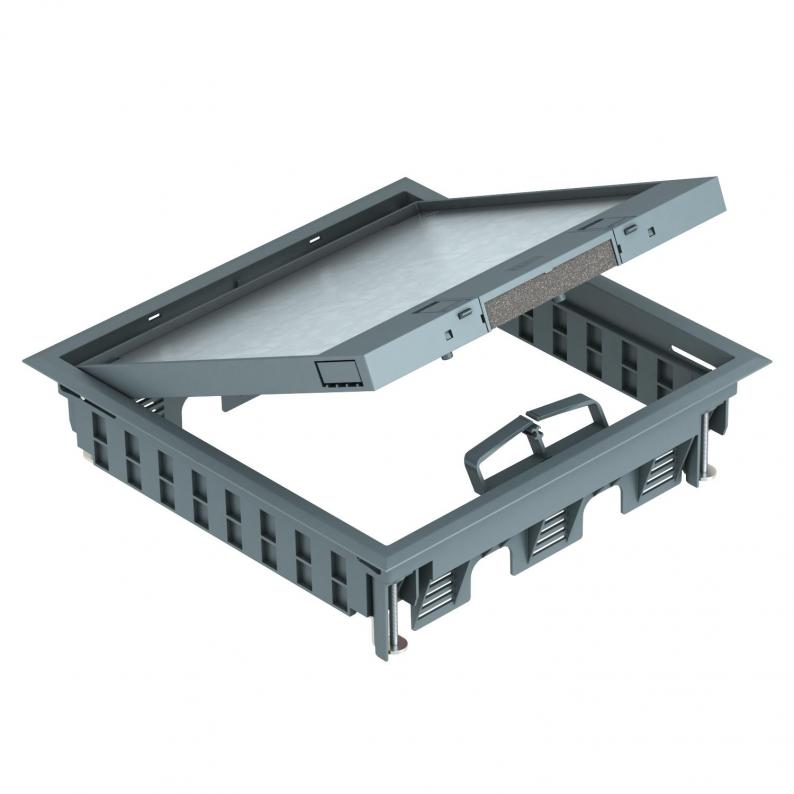

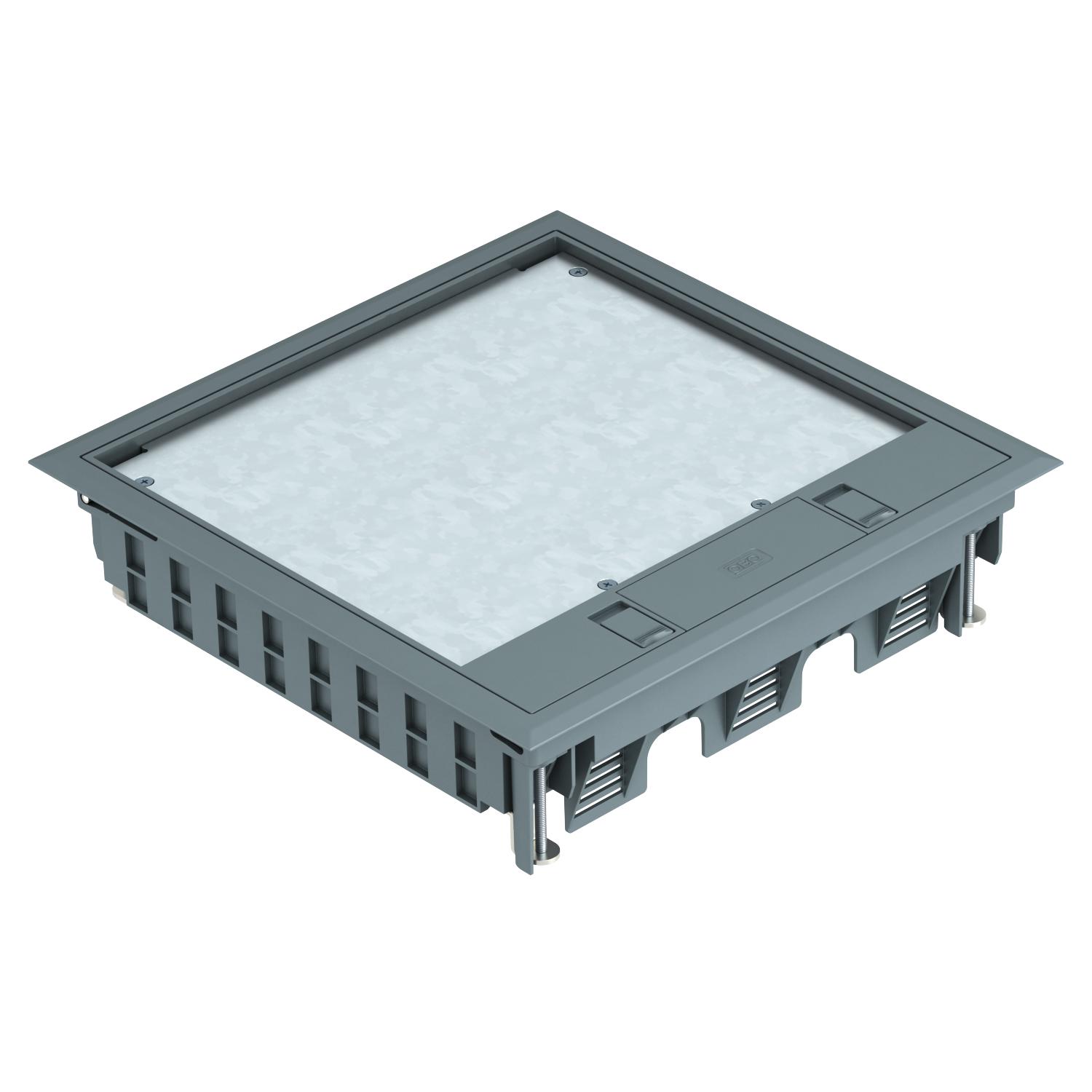

Geräteeinsatz GES9-3S mit Rastschieber
Art.Nr. 7405083 | EAN 4012196460540
Art.Nr. / Typ
Farbe
Bodenbelagdicke
5 mm
Öffnungsmechanismus
Rastschieber
Nenngröße für Geräteeinbaueinheiten
9
kl. VKE: 1 Stück
1Stück
Beschreibung
Geräteeinsatz mit Rastschieber für bis zu 12 Modul 45-Einzelgeräte in 3 Universalträgern UT4, Einsatz in Kanalsystemen und Systemböden im Innenbereich.
Bodenbelagaussparung im Klappdeckel voreingestellt auf 5 mm, bei Bedarf auch einstellbar auf 10 mm.
Geräteeinsatz mit Rastschieber, 3-zügig, für den Einbau des Montageträger MT9. Es können 3 Abdeckplatten der Bauform APMT5 installiert werden.
Bodenbelagaussparung im Klappdeckel voreingestellt auf 5 mm, bei Bedarf auch einstellbar auf 10 mm.
Bodenbelagaussparung im Klappdeckel voreingestellt auf 5 mm, bei Bedarf auch einstellbar auf 10 mm.
Geräteeinsatz mit Rastschieber, 3-zügig, für den Einbau des Montageträger MT9. Es können 3 Abdeckplatten der Bauform APMT5 installiert werden.
Bodenbelagaussparung im Klappdeckel voreingestellt auf 5 mm, bei Bedarf auch einstellbar auf 10 mm.
Technische Daten
Technische Daten
| Anzahl der einbaubaren Geräte | 12 |
|---|---|
| Anzahl der Gerätebecher | 3 |
| Ausführung | quadratisch |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Bodenbelagdicke | 5 mm |
| Bodenbelagsschutzrahmen | ja |
| Bodenpflege | trocken |
| Breite Außenmaß | 264 mm |
| Breite Einbaumaß | 244 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 5,6112 kg CO₂e / 1 Stück |
| Dichtungseinbaumöglichkeit | nein |
| Dimension | 264x264x67 |
| Einbautiefe | 73 mm |
| Estrichhöhe min. | 73 mm |
| Farbe | eisengrau; RAL 7011 |
| Fußbodenhöhe min. | 73 mm |
| Geeignet für Doppelbodeneinbau | ja |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Nasspflege | nein |
| Geeignet für Unterflurkanal | ja |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Länge Außenmaß | 264 mm |
| Länge Einbaumaß | 244 mm |
| Mit Bodenbelagsaussparung | ja |
| Nenngröße für Geräteeinbaueinheiten | 9 |
| Öffnungsmechanismus | Rastschieber |
| Rahmenausführung | Teppichschutzrahmen |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Schutzgrad IK-Code | IK08 |
| Schwerlastausführung | nein |
| Typ des Einbausystems | UT4 |
| Vertikale Last, große Fläche | bis 5.000 N |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Werkstoff | Polyamid |
| Zulassungen | VDE |
Abmessungen
| Breite | 264 mm |
|---|---|
| Höhe | 67 mm |
| Länge | 264 mm |
| Maß h | 73 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (1)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
MTU 3
7407840
kl. VKE: 1 Stück
1Stück
UT4 45 4
7408727
kl. VKE: 1 Stück
1Stück
Typ
MTU 3
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Bodenbelagdicke
Öffnungsmechanismus
Nenngröße für Geräteeinbaueinheiten
Farbe
Art.Nr.
GES9-3S U 7011
5 mm
Rastschieber
9
eisengrau; RAL 7011
7405083
GES9-3S U 9011
5 mm
Rastschieber
9
graphitschwarz; RAL 9011
7405085
Farbe
GES9-3S U 7011
Art.Nr.
7405083
Bodenbelagdicke
5 mm
Öffnungsmechanismus
Rastschieber
Nenngröße für Geräteeinbaueinheiten
9
Farbe
eisengrau; RAL 7011
GES9-3S U 9011
Art.Nr.
7405085
Bodenbelagdicke
5 mm
Farbe
graphitschwarz; RAL 9011
Nenngröße für Geräteeinbaueinheiten
9
Öffnungsmechanismus
Rastschieber
