Geräteeinsatz GES9-3B mit Griffbügel

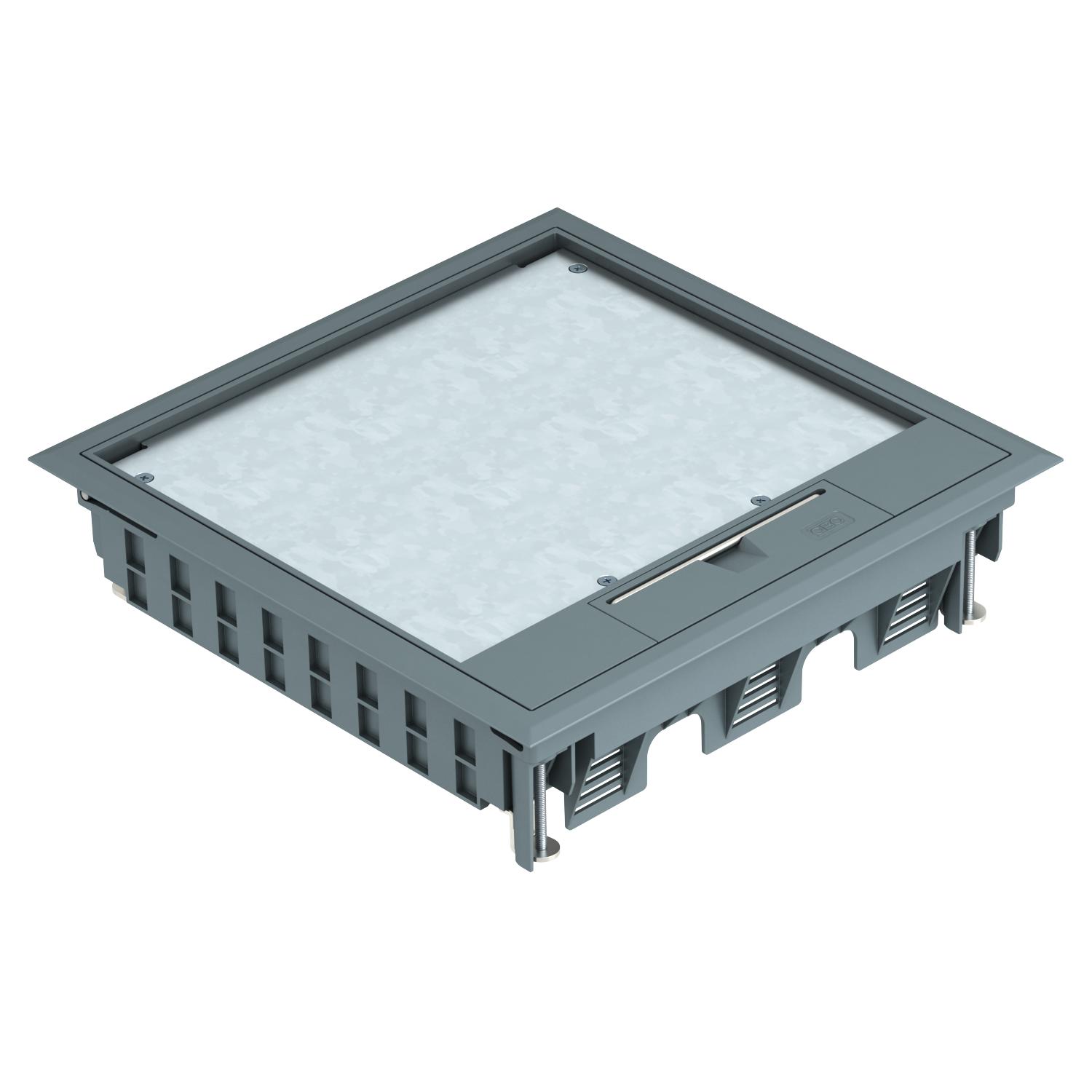

Geräteeinsatz GES9-3B mit Griffbügel
Art.Nr. 7405077 | EAN 4012196460496
Art.Nr. / Typ
Farbe
Nenngröße für Geräteeinbaueinheiten
9
Öffnungsmechanismus
Griffbügel
Bodenbelagdicke
5 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

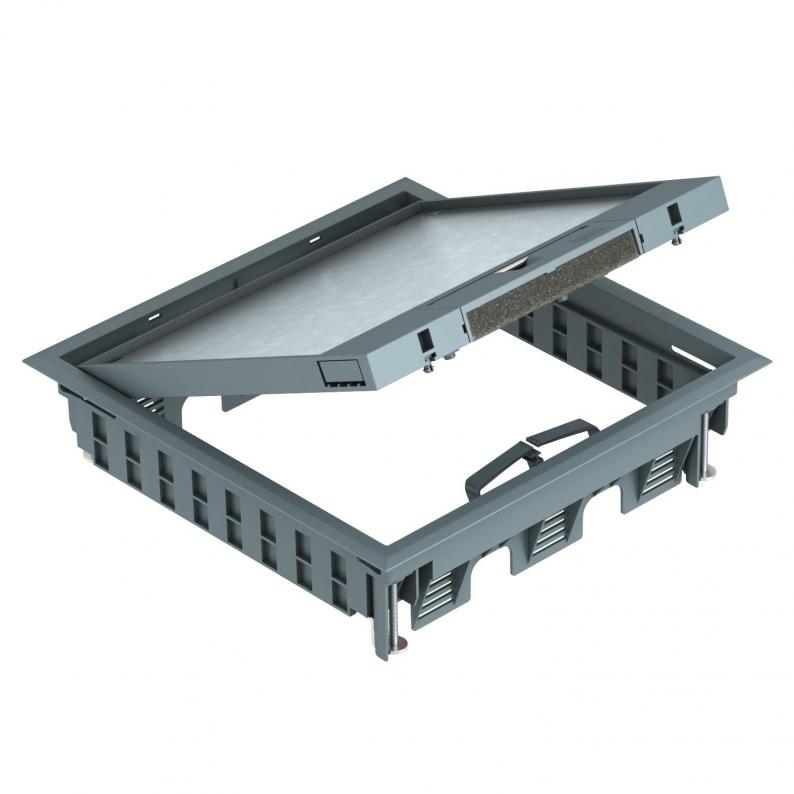

Geräteeinsatz mit Griffbügel für bis zu 12 Modul 45-Einzelgeräte in 3 Universalträgern UT4, Einsatz in Kanalsystemen und Systemböden im Innenbereich.
Bodenbelagaussparung im Klappdeckel voreingestellt auf 5 mm, bei Bedarf auch einstellbar auf 10 mm.
Geräteeinsatz mit Griffbügel, 3-zügig, für den Einbau des Montageträger MT9. Es können 3 Abdeckplatten der Bauform APMT5 installiert werden. Bodenbelagaussparung im Klappdeckel voreingestellt auf 5mm, bei Bedarf auch einstellbar 10 mm.
Bodenbelagaussparung im Klappdeckel voreingestellt auf 5 mm, bei Bedarf auch einstellbar auf 10 mm.
Geräteeinsatz mit Griffbügel, 3-zügig, für den Einbau des Montageträger MT9. Es können 3 Abdeckplatten der Bauform APMT5 installiert werden. Bodenbelagaussparung im Klappdeckel voreingestellt auf 5mm, bei Bedarf auch einstellbar 10 mm.
Technische Daten
Technische Daten
| Anzahl der einbaubaren Geräte | 12 |
|---|---|
| Anzahl der Gerätebecher | 3 |
| Ausführung | quadratisch |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Bodenbelagdicke | 5 mm |
| Bodenbelagsschutzrahmen | ja |
| Bodenpflege | trocken |
| Breite Außenmaß | 264 mm |
| Breite Einbaumaß | 244 mm |
| Dichtungseinbaumöglichkeit | nein |
| Dimension | 264x264x67 |
| Einbautiefe | 73 mm |
| Farbe | eisengrau; RAL 7011 |
| Fußbodenhöhe min. | 73 mm |
| Geeignet für Doppelbodeneinbau | ja |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Nasspflege | nein |
| Geeignet für Unterflurkanal | ja |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Länge Außenmaß | 264 mm |
| Länge Einbaumaß | 244 mm |
| Mit Bodenbelagsaussparung | ja |
| Nenngröße für Geräteeinbaueinheiten | 9 |
| Öffnungsmechanismus | Griffbügel |
| Rahmenausführung | Teppichschutzrahmen |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Schutzgrad IK-Code | IK08 |
| Schwerlastausführung | nein |
| Typ des Einbausystems | UT4 |
| Vertikale Last, große Fläche | bis 5.000 N |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Werkstoff | Polyamid |
| Zulassungen | VDE |
Abmessungen
| Breite | 264 mm |
|---|---|
| Höhe | 67 mm |
| Länge | 264 mm |
| Maß h | 73 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (4)
Zertifikate (1)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
MTU 3
7407840
kl. VKE: 1 Stück
1Stück
UT4 45 4
7408727
kl. VKE: 1 Stück
1Stück
Typ
MTU 3
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Nenngröße für Geräteeinbaueinheiten
Öffnungsmechanismus
Farbe
Bodenbelagdicke
Art.Nr.
GES9-3B U 7011
9
Griffbügel
eisengrau; RAL 7011
5 mm
7405077
GES9-3B U 9011
9
Griffbügel
graphitschwarz; RAL 9011
5 mm
7405079
GES9-3B U 1019
9
Griffbügel
graubeige; RAL 1019
5 mm
7405081
Farbe
GES9-3B U 7011
Art.Nr.
7405077
Nenngröße für Geräteeinbaueinheiten
9
Öffnungsmechanismus
Griffbügel
Farbe
eisengrau; RAL 7011
Bodenbelagdicke
5 mm
GES9-3B U 9011
Art.Nr.
7405079
Farbe
graphitschwarz; RAL 9011
Nenngröße für Geräteeinbaueinheiten
9
Bodenbelagdicke
5 mm
Öffnungsmechanismus
Griffbügel
GES9-3B U 1019
Art.Nr.
7405081
Öffnungsmechanismus
Griffbügel
Nenngröße für Geräteeinbaueinheiten
9
Bodenbelagdicke
5 mm
Farbe
graubeige; RAL 1019
