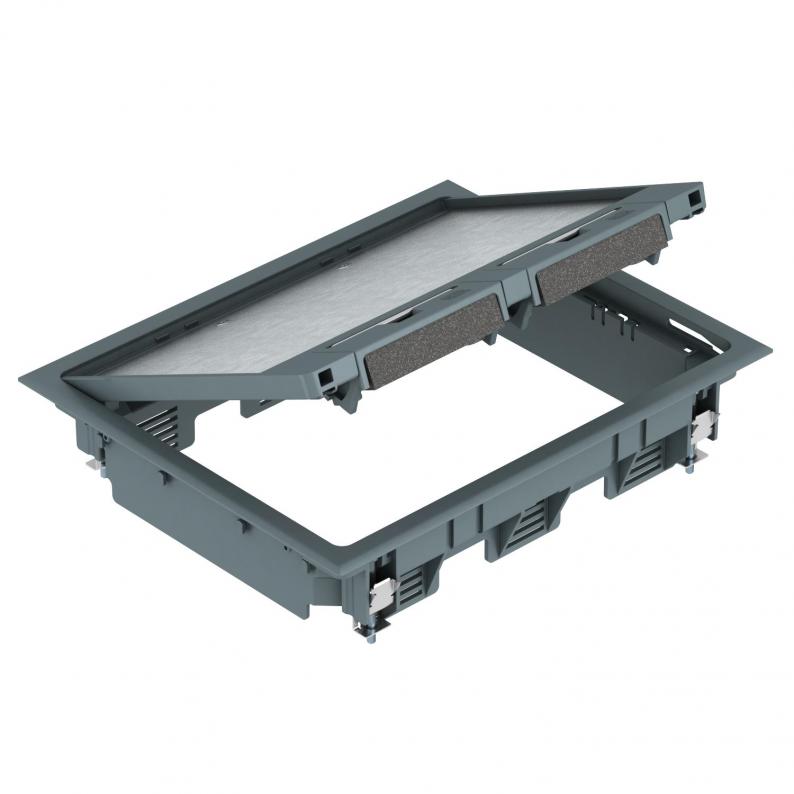

Geräteeinsatz GES6 mit Griffbügel
Geräteeinsatz GES6 mit Griffbügel
Art.Nr. 7405308 | EAN 4012195103080
Art.Nr. / Typ
Farbe
Bodenbelagdicke
5 mm
Nenngröße für Geräteeinbaueinheiten
6
kl. VKE: 1 Stück
1Stück
Beschreibung
Geräteeinsatz mit Griffbügel für bis zu 9 Modul 45-Einzelgeräte in 3 Universalträger UT3, Einsatz in Kanalsystemen im Innenbereich.
Geräteeinsatz mit Griffbügel, 3-zügig, für den Einbau des Montageträger MT6. Es können 3 Abdeckplatten der Bauform APMT2 installiert werden.
Geräteeinsatz mit Griffbügel, 3-zügig, für den Einbau des Montageträger MT6. Es können 3 Abdeckplatten der Bauform APMT2 installiert werden.
Technische Daten
Technische Daten
| Anzahl der einbaubaren Geräte | 9 |
|---|---|
| Anzahl der Gerätebecher | 3 |
| Ausführung | rechteckig |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Bodenbelagdicke | 5 mm |
| Bodenbelagsschutzrahmen | ja |
| Bodenpflege | trocken |
| Breite Außenmaß | 273 mm |
| Breite Einbaumaß | 252 mm |
| Dichtungseinbaumöglichkeit | nein |
| Dimension | 273x220x61 |
| Einbautiefe | 73 mm |
| Farbe | eisengrau; RAL 7011 |
| Fußbodenhöhe min. | 73 mm |
| Geeignet für Doppelbodeneinbau | ja |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Nasspflege | nein |
| Geeignet für Unterflurkanal | ja |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Länge Außenmaß | 220 mm |
| Länge Einbaumaß | 199 mm |
| Mit Bodenbelagsaussparung | ja |
| Nenngröße für Geräteeinbaueinheiten | 6 |
| Öffnungsmechanismus | Griffbügel |
| Rahmenausführung | Teppichschutzrahmen |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Schutzgrad IK-Code | IK08 |
| Schwerlastausführung | nein |
| Typ des Einbausystems | MT3 / GB2 |
| Vertikale Last, große Fläche | bis 3.000 N |
| Vertikale Last, kleine Fläche | bis 2.500 N |
| Werkstoff | Polyamid |
| Zulassungen | VDE |

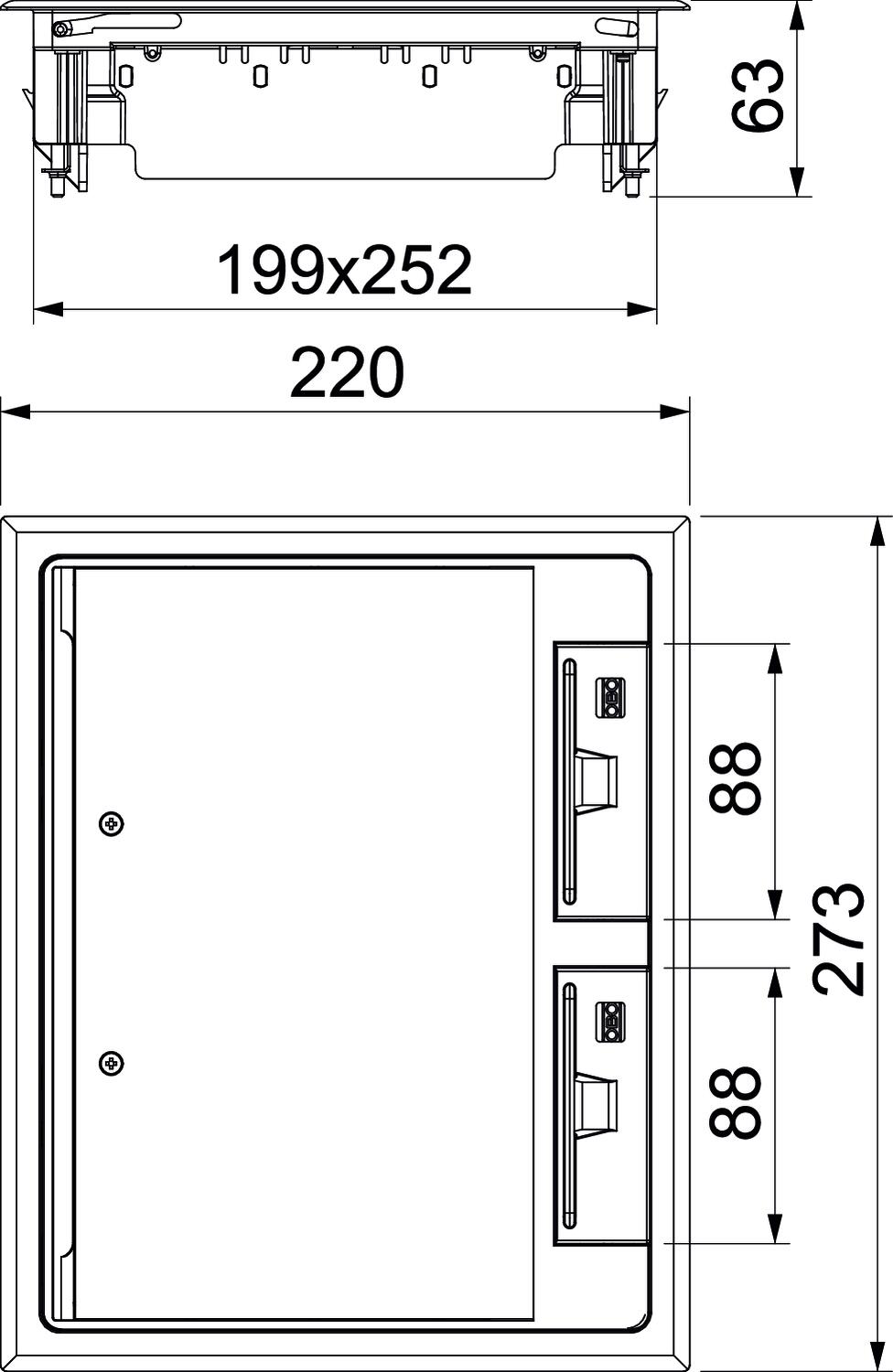

Abmessungen
| Maß h | 73 mm |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Zertifikate (1)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
MTU 2
7407836
kl. VKE: 1 Stück
1Stück
UT3 45 3
7408723
kl. VKE: 1 Stück
1Stück
Typ
MTU 2
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Farbe
Bodenbelagdicke
Nenngröße für Geräteeinbaueinheiten
Art.Nr.
GES6 U 7011
eisengrau; RAL 7011
5 mm
6
7405308
GES6 U 9011
graphitschwarz; RAL 9011
5 mm
6
7405312
GES6 U 1019
graubeige; RAL 1019
5 mm
6
7405316
