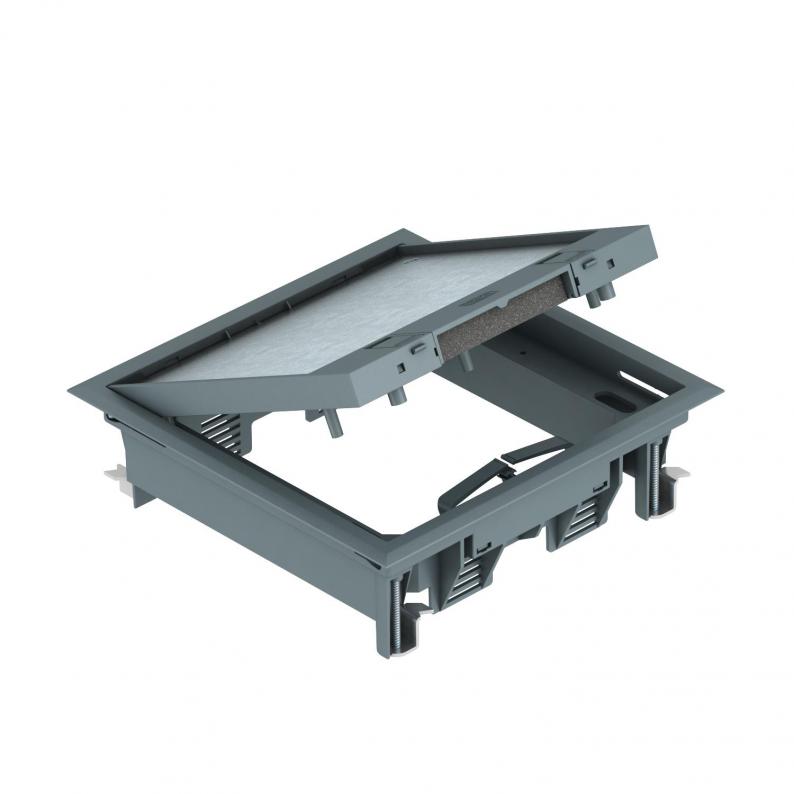

Geräteeinsatz GES4 mit Rastschieber
Geräteeinsatz GES4 mit Rastschieber
Art.Nr. 7405145 | EAN 4012195890645
Art.Nr. / Typ
Farbe
Nenngröße für Geräteeinbaueinheiten
4
Bodenbelagdicke
5 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Geräteeinsatz mit Rastschieber für bis zu 6 Modul 45-Einzelgeräte in 2 Universalträger UT3, Einsatz in Kanalsystemen und Systemböden im Innenbereich.
Bodenbelagaussparung im Klappdeckel voreingestellt auf 5 mm, bei Bedarf auch einstellbar auf 3, 8 oder 10 mm.
Geräteeinsatz mit Rastschieber, 2-zügig, für den Einbau des Montageträger MT4. Es können 2 Abdeckplatten der Bauform APMT2 installiert werden.
Bodenbelagaussparung im Klappdeckel voreingestellt auf 5mm, bei Bedarf auch einstellbar auf 3, 8 oder 10 mm.
Bodenbelagaussparung im Klappdeckel voreingestellt auf 5 mm, bei Bedarf auch einstellbar auf 3, 8 oder 10 mm.
Geräteeinsatz mit Rastschieber, 2-zügig, für den Einbau des Montageträger MT4. Es können 2 Abdeckplatten der Bauform APMT2 installiert werden.
Bodenbelagaussparung im Klappdeckel voreingestellt auf 5mm, bei Bedarf auch einstellbar auf 3, 8 oder 10 mm.
Technische Daten
Technische Daten
| Anzahl der einbaubaren Geräte | 6 |
|---|---|
| Anzahl der Gerätebecher | 2 |
| Ausführung | quadratisch |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Bodenbelagdicke | 5 mm |
| Bodenbelagsschutzrahmen | ja |
| Bodenpflege | trocken |
| Breite Außenmaß | 222 mm |
| Breite Einbaumaß | 201 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 3,5932 kg CO₂e / 1 Stück |
| Dichtungseinbaumöglichkeit | nein |
| Dimension | 222x222x65 |
| Einbautiefe | 73 mm |
| Estrichhöhe min. | 73 mm |
| Farbe | eisengrau; RAL 7011 |
| Fußbodenhöhe min. | 73 mm |
| Geeignet für Doppelbodeneinbau | ja |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für Hohlbodeneinbau | ja |
| Geeignet für Nasspflege | nein |
| Geeignet für Unterflurkanal | ja |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Länge Außenmaß | 222 mm |
| Länge Einbaumaß | 201 mm |
| Mit Bodenbelagsaussparung | ja |
| Nenngröße für Geräteeinbaueinheiten | 4 |
| Öffnungsmechanismus | Rastschieber |
| Rahmenausführung | Teppichschutzrahmen |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Schutzgrad IK-Code | IK08 |
| Schwerlastausführung | nein |
| Typ des Einbausystems | UT3 |
| Vertikale Last, große Fläche | bis 3.000 N |
| Vertikale Last, kleine Fläche | bis 2.000 N |
| Werkstoff | Polyamid |
| Zulassungen | VDE |
Abmessungen
| Breite | 222 mm |
|---|---|
| Höhe | 65 mm |
| Länge | 222 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (1)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
MTU 2
7407836
kl. VKE: 1 Stück
1Stück
UT3 45 3
7408723
kl. VKE: 1 Stück
1Stück
Typ
MTU 2
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Farbe
Nenngröße für Geräteeinbaueinheiten
Bodenbelagdicke
Art.Nr.
GES4-2U10T 7011
eisengrau; RAL 7011
4
5 mm
7405145
GES4-2U10T 9011
graphitschwarz; RAL 9011
4
5 mm
7405146
Farbe
GES4-2U10T 7011
Art.Nr.
7405145
Farbe
eisengrau; RAL 7011
Nenngröße für Geräteeinbaueinheiten
4
Bodenbelagdicke
5 mm
GES4-2U10T 9011
Art.Nr.
7405146
Nenngröße für Geräteeinbaueinheiten
4
Farbe
graphitschwarz; RAL 9011
Bodenbelagdicke
5 mm
