Geräteeinsatz GES2 mit Griffbügel
Geräteeinsatz GES2 mit Griffbügel
Art.Nr. 7405116 | EAN 4012195102182
Art.Nr. / Typ
Farbe
Nenngröße für Geräteeinbaueinheiten
2
Bodenbelagdicke
5 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
Geräteeinsatz mit Griffbügel für bis zu 3 Modul 45-Einzelgeräte in einem Universalträger UT3, Einsatz in Kanalsystemen im Innenbereich.
Geräteeinsatz mit Griffbügel, 1-zügig, für den Einbau des Montageträger MT2.
Geräteeinsatz mit Griffbügel, 1-zügig, für den Einbau des Montageträger MT2.
Technische Daten
Technische Daten
| Anzahl der einbaubaren Geräte | 3 |
|---|---|
| Anzahl der Gerätebecher | 1 |
| Ausführung | rechteckig |
| Ausführung Leitungsauslass | Schwenkbarer Schnurauslass |
| Bodenbelagdicke | 5 mm |
| Bodenpflege | trocken |

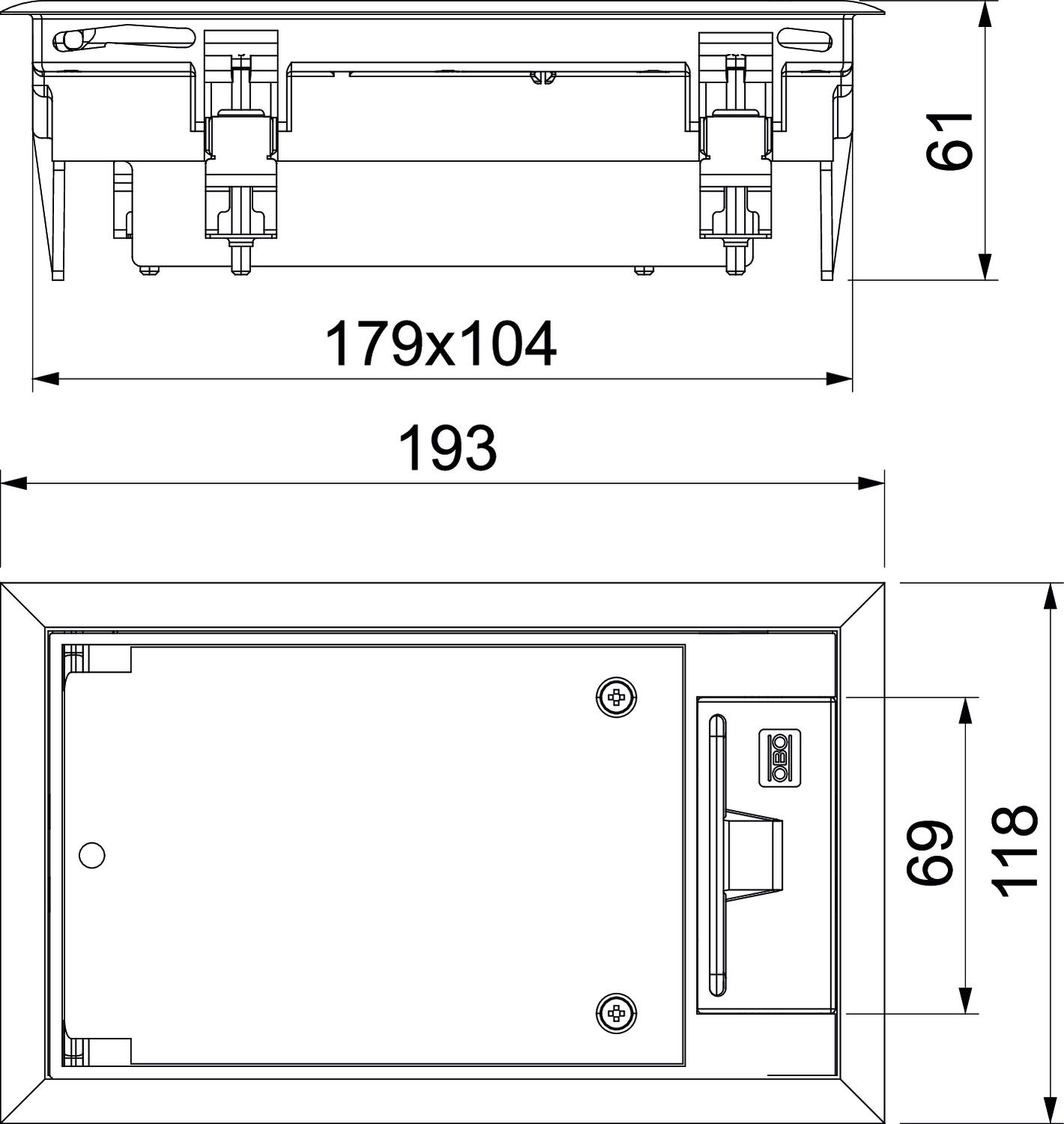

| Breite Außenmaß | 118 mm |
| Breite Einbaumaß | 104 mm |
| Dichtungseinbaumöglichkeit | nein |
| Dimension | 192x118x70 |
| Einbautiefe | 73 mm |
| Farbe | eisengrau; RAL 7011 |
| Fußbodenhöhe min. | 73 mm |
| Geeignet für Außenanwendung | nein |
| Geeignet für Doppelbodeneinbau | nein |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Geeignet für estrichüberdeckten Unterflurkanal | ja |
| Geeignet für Hohlbodeneinbau | nein |
| Geeignet für Nasspflege | nein |
| Geeignet für Unterflurkanal | ja |
| Geräteträger zur Aufnahme von Gerätebechern | ja |
| Länge Außenmaß | 194 mm |
| Länge Einbaumaß | 180 mm |
| Mit Bodenbelagsaussparung | ja |
| Nenngröße für Geräteeinbaueinheiten | 2 |
| Öffnungsmechanismus | Griffbügel |
| Rahmenausführung | Teppichschutzrahmen |
| Schutzart (IP) im genutzten Zustand | IP20 |
| Schutzart (IP) im ungenutzten Zustand | IP40 |
| Schutzgrad IK-Code | IK08 |
| Schwerlastausführung | nein |
| Typ des Einbausystems | UT3 |
| Vertikale Last, große Fläche | bis 3.000 N |
| Vertikale Last, kleine Fläche | bis 3.000 N |
| Werkstoff | Polyamid |
| Zulassungen | VDE |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (1)
Zertifikate (1)
Artikelbilder (2)
3D Daten Downloads (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
MTU 2
7407836
kl. VKE: 1 Stück
1Stück
UT3 45 3
7408723
kl. VKE: 1 Stück
1Stück
Typ
MTU 2
kl. VKE: 1 Stück
1Stück
Ausführungen
Typ
Nenngröße für Geräteeinbaueinheiten
Farbe
Bodenbelagdicke
Art.Nr.
GES2 U 7011
2
eisengrau; RAL 7011
5 mm
7405116
GES2 U 9011
2
graphitschwarz; RAL 9011
5 mm
7405120
GES2 U 1019
2
graubeige; RAL 1019
5 mm
7405124
Farbe
GES2 U 7011
Art.Nr.
7405116
Nenngröße für Geräteeinbaueinheiten
2
Farbe
eisengrau; RAL 7011
Bodenbelagdicke
5 mm
GES2 U 9011
Art.Nr.
7405120
Farbe
graphitschwarz; RAL 9011
Nenngröße für Geräteeinbaueinheiten
2
Bodenbelagdicke
5 mm
GES2 U 1019
Art.Nr.
7405124
Farbe
graubeige; RAL 1019
Bodenbelagdicke
5 mm
Nenngröße für Geräteeinbaueinheiten
2
