Fächerscheibe DIN 6798 A4

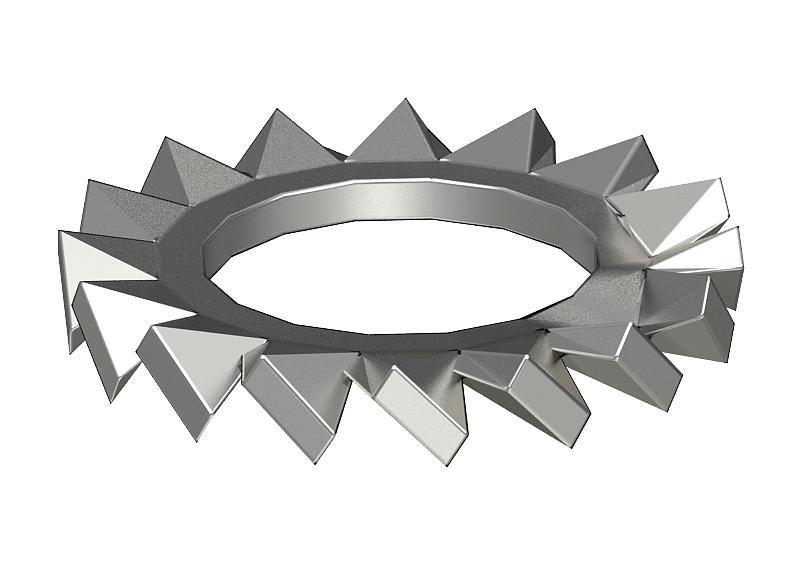

Fächerscheibe DIN 6798 A4
Art.Nr. 3404372 | EAN 4012196095506
Art.Nr. / Typ
Maß h
Gewinde
Maß d
Maß D min.
kl. VKE: 100 Stück
100Stück
Beschreibung
Fächerscheibe nach DIN 6798, Form A.
Technische Daten
Technische Daten
| Außendurchmesser | 11 mm |
|---|---|
| Ausführung Sicherungsscheibe | offene Außenverzahnung |
| Dimension | M6 |
| Gewinde | M6 |
| Innendurchmesser | 6,4 mm |
| Oberfläche | blank, nachbehandelt |
| Stärke | 2,1 mm |
| Werkstoff | Edelstahl, rostfrei |
Abmessungen
| Höhe | 2,1 mm |
|---|---|
| Maß d | 6,4 mm |
| Maß D max. | 11 mm |
| Maß D min. | 11 mm |
| Maß h | 2,1 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Artikelbilder (2)
Ausführungen
Typ
Maß h
Gewinde
Maß d
Maß D min.
Art.Nr.
SWS M6 A4
2,1 mm
M6
6,4 mm
11 mm
3404372
SWS M8 A4
2,4 mm
M8
8,4 mm
15 mm
3404377
SWS M10 A4
2,7 mm
M10
10,5 mm
18 mm
3404381
SWS M12 A4
3 mm
M12
13 mm
20,5 mm
3404385
Maß h
Gewinde
Maß d
Maß D min.
SWS M6 A4
Art.Nr.
3404372
Maß h
2,1 mm
Gewinde
M6
Maß d
6,4 mm
Maß D min.
11 mm
SWS M8 A4
Art.Nr.
3404377
Gewinde
M8
Maß D min.
15 mm
Maß d
8,4 mm
Maß h
2,4 mm
SWS M10 A4
Art.Nr.
3404381
Maß D min.
18 mm
Maß d
10,5 mm
Gewinde
M10
Maß h
2,7 mm
SWS M12 A4
Art.Nr.
3404385
Maß d
13 mm
Maß D min.
20,5 mm
Maß h
3 mm
Gewinde
M12
