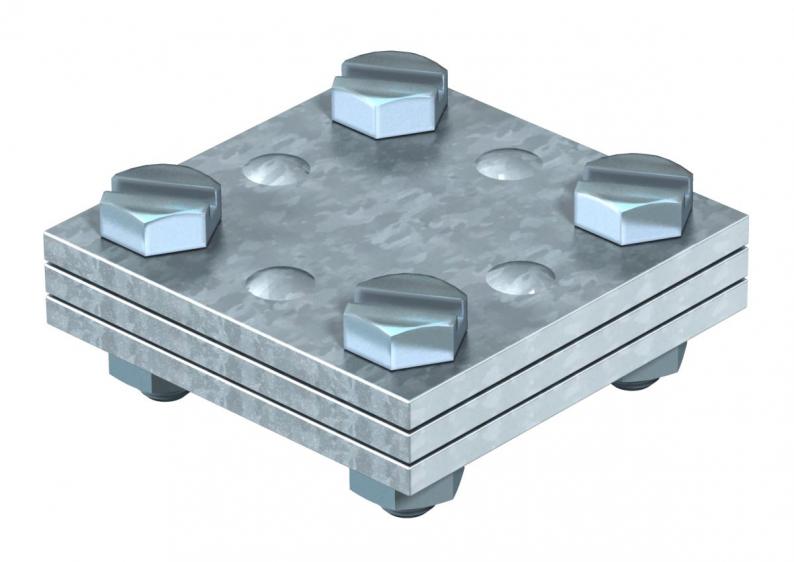

DIN-Kreuzverbinder für Flachleiter, mit Zwischenplatte
DIN-Kreuzverbinder für Flachleiter, mit Zwischenplatte
Art.Nr. 5314615 | EAN 4012195419297
Art.Nr. / Typ
Passung
Oberfläche
tauchfeuerverzinkt
kl. VKE: 10 Stück
10Stück
Beschreibung
• entspricht den Anforderungen nach VDE 0185-305-3 (IEC/EN 62305-3)

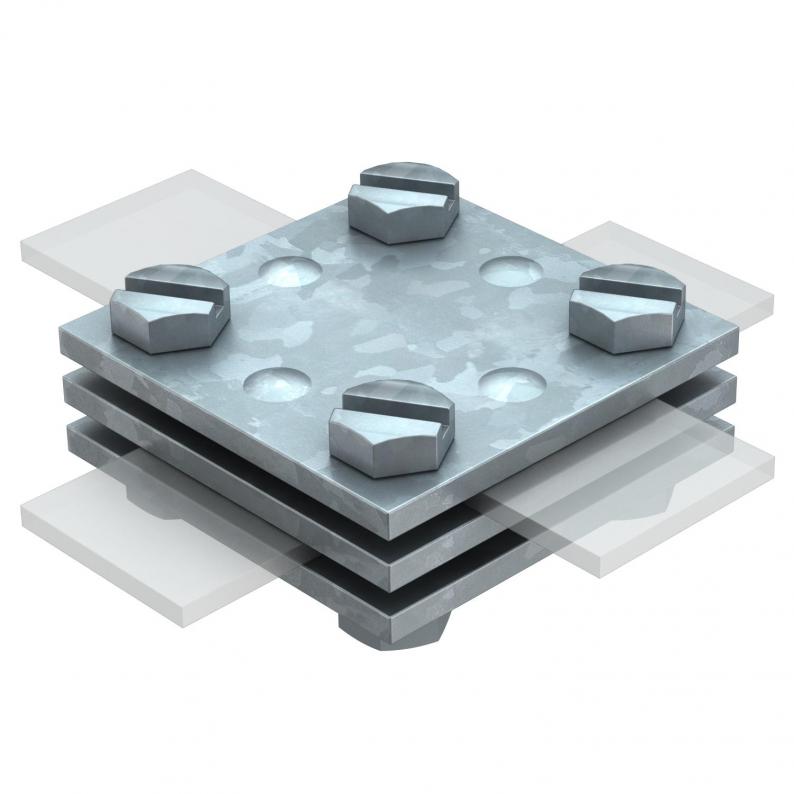

• Passung: max. FL 30 x FL 30 bzw. max. FL 40 x FL 40
• mit Zwischenplatte
• montiert mit 4 Sechskantschrauben M8 x 25 und 4 Sechskantmuttern M8
• Passung: max. FL 30 x FL 30 bzw. max. FL 40 x FL 40
• mit Zwischenplatte
• montiert mit 4 Sechskantschrauben M8 x 25 und 4 Sechskantmuttern M8
Technische Daten
Technische Daten
| Art der Befestigungsschraube | Sechskantschraube |
|---|---|
| Art des Verbinders | Kreuzverbinder |
| Blitzstromtragfähigkeit | H/100 kA |
| Dimension | 30mm |
| Geeignet für Verbindung | Flachleiter Fl 30 / Fl 30 |
| Oberfläche | tauchfeuerverzinkt |
| Passung | max. FL30 mm |
| Werkstoff | Stahl |
| Zwischenplatte | ja |
Abmessungen
| Maß A | 60 mm |
|---|---|
| Maß B | 60 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (2)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Oberfläche
Passung
Art.Nr.
256 DIN 30 FT
tauchfeuerverzinkt
max. FL30 mm
5314615
256 DIN 40 FT
tauchfeuerverzinkt
max. FL40 mm
5314623
Passung
256 DIN 30 FT
Art.Nr.
5314615
Oberfläche
tauchfeuerverzinkt
Passung
max. FL30 mm
256 DIN 40 FT
Art.Nr.
5314623
Oberfläche
tauchfeuerverzinkt
Passung
max. FL40 mm
