Diagonalklemme für Flach- und Rundleiter FT
Diagonalklemme für Flach- und Rundleiter FT
Art.Nr. 5313015 | EAN 4012195740537
Art.Nr. / Typ
Passung
Rd 6-22/ max. FL50 mm
kl. VKE: 25 Stück
25Stück
Beschreibung

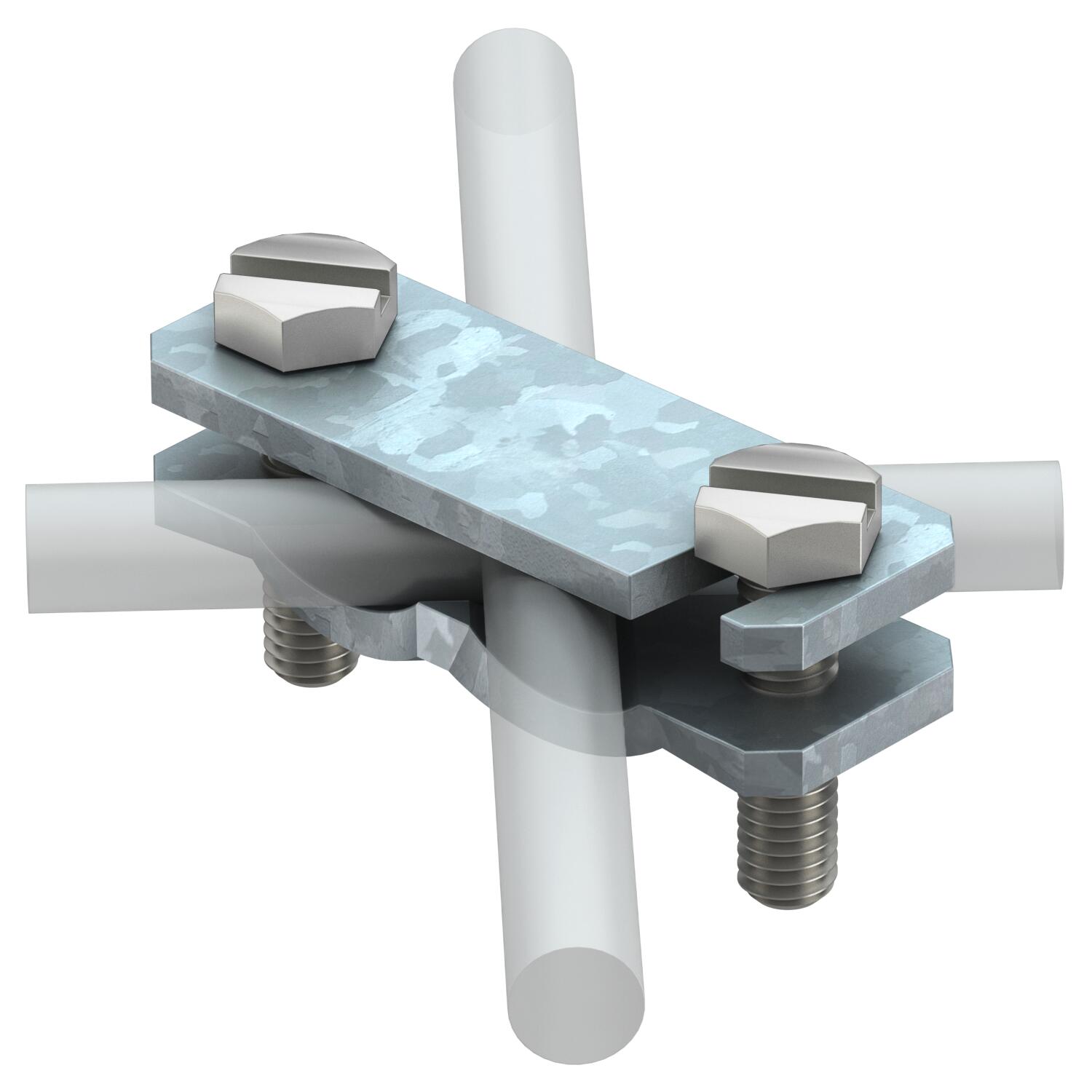

• Für Bewehrungsstähle Ø 6-22 mm und Flachleiter 50 x 4
• Montiert mit Schrauben M10 x 40
• Version ...-AS mit Schrauben M10 x 30
• Einfache Montage durch offenes Langloch
• Montiert mit Schrauben M10 x 40
• Version ...-AS mit Schrauben M10 x 30
• Einfache Montage durch offenes Langloch
Technische Daten
Technische Daten
| Art der Befestigungsschraube | Sechskantschraube |
|---|---|
| Art des Verbinders | Verbinder |
| Blitzstromtragfähigkeit | H/100 kA |
| Dimension | 88x30x45 |
| Flachleiterbreite Leiter 2 max. | 50 |
| Geeignet für Verbindung | sonstige |
| Kurzschlussstrom (50HZ)(1s;≤300°C) | 7,3 kA |
| Oberfläche | tauchfeuerverzinkt |
| Passung | Rd 6-22/ max. FL50 mm |
| Rundleiterdurchmesser Leiter 1 max. | 22 mm |
| Rundleiterdurchmesser Leiter 1 min. | 6 mm |
| Werkstoff | Stahl |
| Zwischenplatte | nein |
Abmessungen
| Maß A | 30 mm |
|---|---|
| Maß B | 88 mm |
| Maß L | 40 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Passung
Art.Nr.
250 A-FT
Rd 6-22/ max. FL50 mm
5313015
250 AS-FT
Rd 6-22/ max. FL50 mm
5313031
250 A
Rd 6-22/ max. FL50 mm
5313058
250 A-FT
Art.Nr.
5313015
Passung
Rd 6-22/ max. FL50 mm
250 AS-FT
Art.Nr.
5313031
Passung
Rd 6-22/ max. FL50 mm
250 A
Art.Nr.
5313058
Passung
Rd 6-22/ max. FL50 mm
