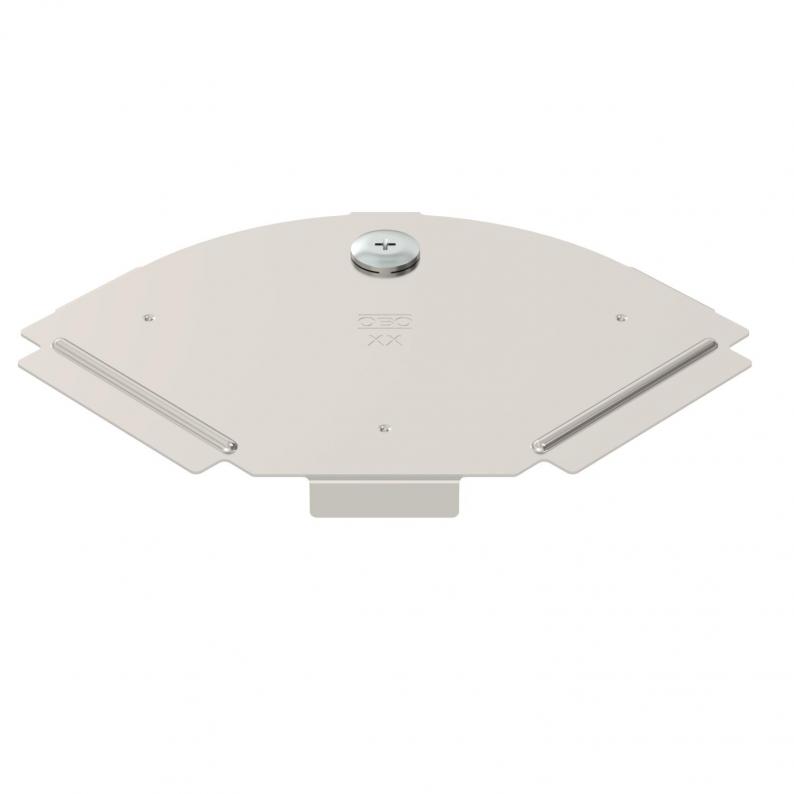

Deckel Bogen 90° A2
Art.Nr. 6036970 | EAN 4012197405908
Art.Nr. / Typ
Breite
Blechstärke
kl. VKE: 1 Stück
1Stück
Beschreibung
Deckel für Formteil Bogen 90° für rastbare und schraubbare Kabelrinnen im Innen- und Außenbereich, zum Schutz der Kabel vor Beschädigungen und Schmutz. Befestigung mit vormontiertem Drehriegel und durch Auflage des Streckendeckels. Passend für alle Seitenhöhen.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Anzahl Drehriegel | 1 St. |
| Befestigungsart | Drehriegel |
| Blechstärke | 0,75 mm |
| Dimension | B100mm |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Geeignet für Gitterrinne | nein |
| Geeignet für Kabelleiter | nein |
| Geeignet für Kabelrinne | ja |
| Oberfläche | blank, nachbehandelt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Scharnierend | nein |
| Temperatureinsatzbereich max. | 120 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 100 mm |
|---|---|
| Länge | 157 mm |
| Maß B | 100 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (4)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Breite
Blechstärke
Art.Nr.
RBD 90 100 A2
100 mm
0,75 mm
6036970
RBD 90 200 A2
200 mm
0,75 mm
6036974
RBD 90 300 A2
300 mm
0,75 mm
6036976
RBD 90 400 A2
400 mm
1 mm
6036978
RBD 90 500 A2
500 mm
1 mm
6036980
RBD 90 600 A2
600 mm
1 mm
6036982
Breite
Blechstärke
RBD 90 100 A2
Art.Nr.
6036970
Breite
100 mm
Blechstärke
0,75 mm
RBD 90 200 A2
Art.Nr.
6036974
Blechstärke
0,75 mm
Breite
200 mm
RBD 90 300 A2
Art.Nr.
6036976
Blechstärke
0,75 mm
Breite
300 mm
RBD 90 400 A2
Art.Nr.
6036978
Blechstärke
1 mm
Breite
400 mm
RBD 90 500 A2
Art.Nr.
6036980
Blechstärke
1 mm
Breite
500 mm
RBD 90 600 A2
Art.Nr.
6036982
Blechstärke
1 mm
Breite
600 mm
