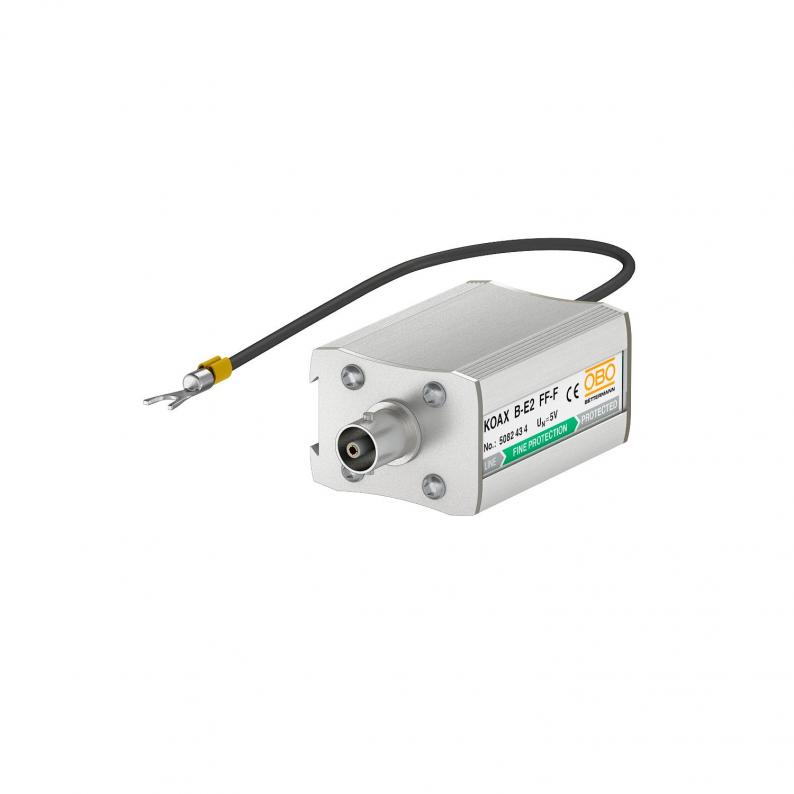

Datenleitungsschutzgerät für koaxiale TV/Kamerasysteme
Datenleitungsschutzgerät für koaxiale TV/Kamerasysteme
Art.Nr. 5082434 | EAN 4012196415731
Art.Nr. / Typ
5082434 / KOAX B-E2 FF-F
Stecksystem
BNC
Ausführung
Feinschutz
Anzahl Pole
1
Höchste Dauerspannung DC
6 V
kl. VKE: 1 Stück
1Stück
Beschreibung
Datenleitungsschutzgerät für koaxiale TV / Kamera-Systeme
• im Aluminiumgehäuse
• BNC-Connector Buchse/Buchse
• einfache Montage per Zwischenstecker
• zweistufige Schutzschaltung
• Hutschienenmontage mit Zubehör DLS-BS (5082 38 2)
Anwendung: Zum Schutz von CCTV, Videosignalen; Kameras bzw. TV- Anlagen
• einsetzbar in CCTV und diversen TV-Systemen
• optimale Übertragungseigenschaften
• rastbar auf Hutprofilschiene
• einfache Anschlusstechnik
• im Aluminiumgehäuse
• BNC-Connector Buchse/Buchse
• einfache Montage per Zwischenstecker
• zweistufige Schutzschaltung
• Hutschienenmontage mit Zubehör DLS-BS (5082 38 2)
Anwendung: Zum Schutz von CCTV, Videosignalen; Kameras bzw. TV- Anlagen
• einsetzbar in CCTV und diversen TV-Systemen
• optimale Übertragungseigenschaften
• rastbar auf Hutprofilschiene
• einfache Anschlusstechnik
Technische Daten
Technische Daten
| Anzahl Pole | 1 |
|---|---|
| Ausführung | Feinschutz |
| Dimension | 6.2V |
| Einfügedämpfung (Insertion loss) | ≤1,7 dB |
| Erdung über: | Anschlussleitung |
| Explosionsgeprüfte Ausführung | nein |
| Fernmeldekontakt | nein |
| Gesamt-Ableitstoßstrom (8/20) | 10 kA |
| Grenzfrequenz | 160 MHz |
| Höchste Dauerspannung AC | 4,2 V |
| Höchste Dauerspannung DC | 6 V |
| Isolationswiderstand | >1 GΩ |
| Kapazität (Ader-Ader) | <100 pF |
| Kapazität (Ader-Erde) | <100 pF |
| Kategorie | Typ 2+3 / C2+C1 |
| Leitungsart für Überspannungsschutzgeräte | Datenleitung COAX |
| LPZ | 1→3 |
| Nennlaststrom AC | 0,7 A |
| Nennlaststrom DC | 1 A |
| Prüfnorm | IEC 61643-21 |
| Rückflussdämpfung | ≥14 dB |
| Schirm Anschluss | ja |
| Schirmung | direkt |
| Schutzart | IP40 |
| Schutzpegel Ader - Ader | <40 V |
| Schutzpegel Ader - Erde | <600 V |
| SPD nach IEC 61643-21 | Class II+III / C2+C1 |
| Stecksystem | BNC |
| Stoßstromfestigkeit Ader - Ader | C1: 1 kV / 0,5 kA (8/20µs) |
| Stoßstromfestigkeit Ader - Erde | C2: 10 kV / 5 kA (8/20µs) |
| Temperatureinsatzbereich max. | 80 °C |
| Temperatureinsatzbereich min. | -20 °C |
| Wellenwiderstand | 75 Ω |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (2)
Anleitungen & Hilfen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Zubehör
Montagezubehör
Artikel
Typ
Art.Nr.
Menge
Art.Nr. 5082382
Befestigungssatz für Schutzgeräte und HutprofilschieneTyp
DLS-BS
kl. VKE: 1 Stück
1Stück
