Bügelschelle, 1-fach Kunststoffdruckwanne, FT
Bügelschelle, 1-fach Kunststoffdruckwanne, FT
Art.Nr. 1163124 | EAN 4012195067399
Art.Nr. / Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
kl. VKE: 100 Stück
100Stück
Beschreibung
Passend zu allen C-Profilschienen mit 11 - 12 mm Schlitzweite, mindestens 6,5 mm lichter Innenhöhe und mindestens 18,5 mm lichter Innenbreite.
Schelle und Schraube aus tauchfeuerverzinktem Stahl.
Druckwanne aus Polypropylen, Farbe Lichtgrau RAL 7035, halogenfrei.
Ausführung mit Anschweiß- und/oder Kontermutter für Einsatz unter erschwerten Bedingungen sowie für Rüttelsicherheit auf Anfrage!
Schelle und Schraube aus tauchfeuerverzinktem Stahl.
Druckwanne aus Polypropylen, Farbe Lichtgrau RAL 7035, halogenfrei.
Ausführung mit Anschweiß- und/oder Kontermutter für Einsatz unter erschwerten Bedingungen sowie für Rüttelsicherheit auf Anfrage!
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,0537 kg CO₂e / 1 Stück |
| Dimension | 8-12mm |
| für 1 Kabel H | 34 mm |
| für 1 Kabel L | 34 |
| für 2 Kabel H | 49 mm |
| für 2 Kabel L | 47 mm |
| für 3 Kabel H | 65 mm |
| für 3 Kabel L | 47 mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 12 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 11 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Montageart | Profilschiene |
| Oberfläche | tauchfeuerverzinkt |
| Schlagfest | nein |
| Spannbereich D max. | 12 mm |
| Spannbereich D min. | 8 mm |
| Werkstoff | Stahl |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | feuerverzinkt |
| Zusatz Werkstoff | Stahl |

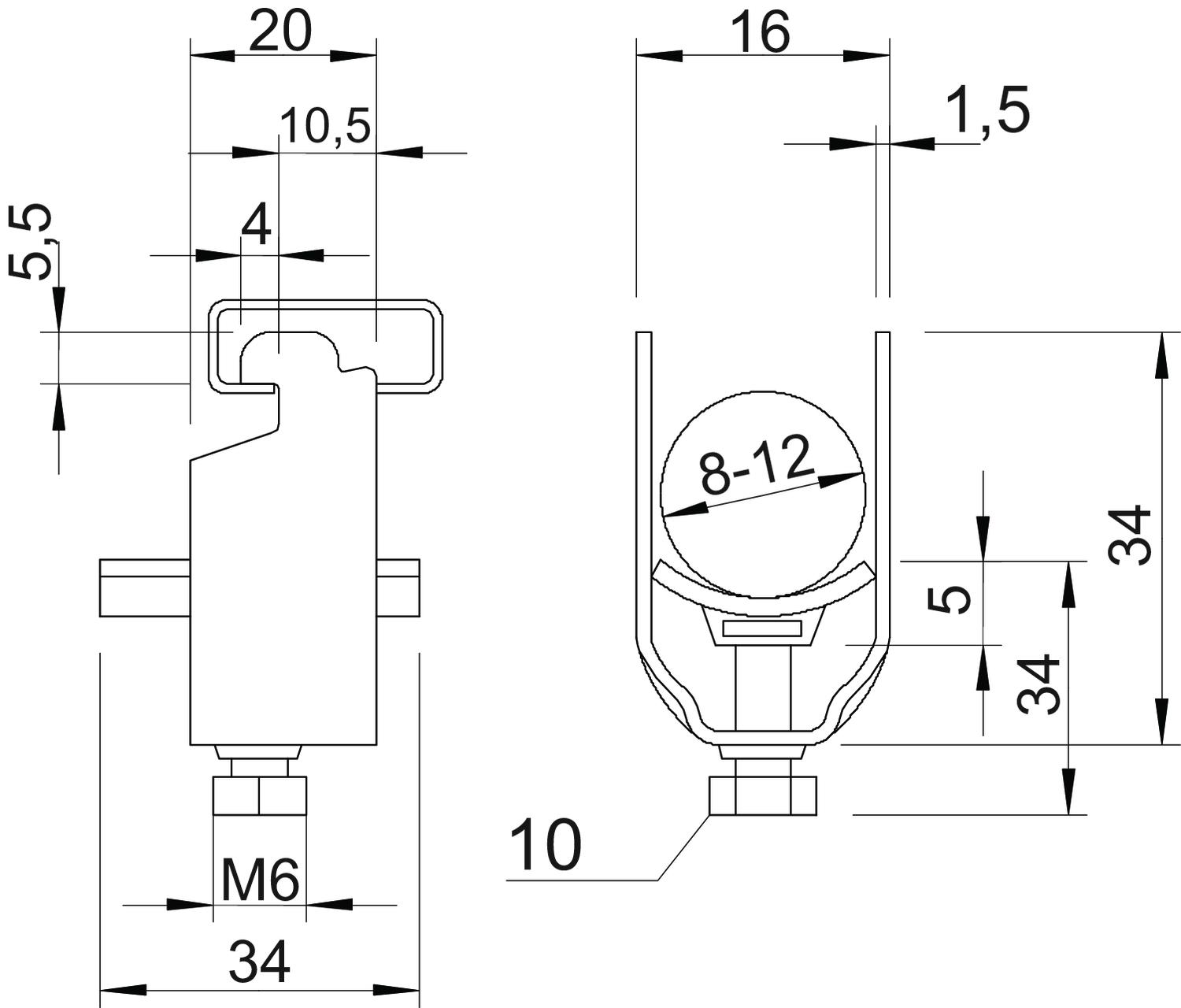

Abmessungen
| Maß A | 20 mm |
|---|---|
| Maß B | 16 mm |
| Maß C | 34 mm |
| Maß G | M6 |
| Maß H | 34 mm |
| Maß L | 34 mm |
| Maß t | 1,5 mm |
| Maß x | 5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
Art.Nr.
2056N 12 FT
12 mm
3 Nm
8 mm
1163124
2056N 16 FT
16 mm
3 Nm
12 mm
1163167
2056N 22 FT
22 mm
3 Nm
16 mm
1163221
2056N 28 FT
28 mm
3 Nm
22 mm
1163280
2056N 34 FT
34 mm
5 Nm
28 mm
1163345
2056N 52 FT
52 mm
5 Nm
46 mm
1163523
2056N 58 FT
58 mm
5 Nm
52 mm
1163582
2056N 64 FT
64 mm
5 Nm
58 mm
1163647
2056N 70 FT
70 mm
5 Nm
64 mm
1163701
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
2056N 12 FT
Art.Nr.
1163124
Spannbereich D max.
12 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
8 mm
2056N 16 FT
Art.Nr.
1163167
Spannbereich D min.
12 mm
Spannbereich D max.
16 mm
Max. Anzugsdrehmoment
3 Nm
2056N 22 FT
Art.Nr.
1163221
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
22 mm
Spannbereich D min.
16 mm
2056N 28 FT
Art.Nr.
1163280
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
22 mm
Spannbereich D max.
28 mm
2056N 34 FT
Art.Nr.
1163345
Spannbereich D max.
34 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
28 mm
2056N 52 FT
Art.Nr.
1163523
Spannbereich D max.
52 mm
Spannbereich D min.
46 mm
Max. Anzugsdrehmoment
5 Nm
2056N 58 FT
Art.Nr.
1163582
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
58 mm
Spannbereich D min.
52 mm
2056N 64 FT
Art.Nr.
1163647
Spannbereich D min.
58 mm
Spannbereich D max.
64 mm
Max. Anzugsdrehmoment
5 Nm
2056N 70 FT
Art.Nr.
1163701
Spannbereich D min.
64 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
70 mm
