Bügelschelle, 1-fach Kunststoffdruckwanne, A2
Bügelschelle, 1-fach Kunststoffdruckwanne, A2
Art.Nr. 1159534 | EAN 4012195063735
Art.Nr. / Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
kl. VKE: 50 Stück
50Stück
Beschreibung
Passend zu allen C-Profilschienen mit 16 - 17 mm Schlitzweite.
Schelle und Schraube aus Edelstahl.
Druckwanne aus Polypropylen, halogenfrei, Farbe Lichtgrau RAL 7035.
Schelle und Schraube aus Edelstahl.
Druckwanne aus Polypropylen, halogenfrei, Farbe Lichtgrau RAL 7035.
Technische Daten
Technische Daten
| Anzahl der Kabel/Rohre | 1 |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,2641 kg CO₂e / 1 Stück |
| Dimension | 16-22mm |
| für Schiene mit Schlitzweite (mit Intervall) max. | 17 mm |
| für Schiene mit Schlitzweite (mit Intervall) min. | 16 mm |
| Halogenfrei | ja |
| Max. Anzugsdrehmoment | 3 Nm |
| Mit Gegenwanne | nein |
| Mit Kunststoffwanne | ja |
| Mit Metallwanne | nein |
| Montageart | Profilschiene |
| Oberfläche | blank, nachbehandelt |
| Schlagfest | nein |
| Spannbereich D max. | 22 mm |
| Spannbereich D min. | 16 mm |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
| Werkstoff der Wanne | Kunststoff |
| Werkstoffgüte der Wanne | Polypropylen |
| Zusatz Oberfläche | unbehandelt |
| Zusatz Werkstoff | rostfreier Stahl |

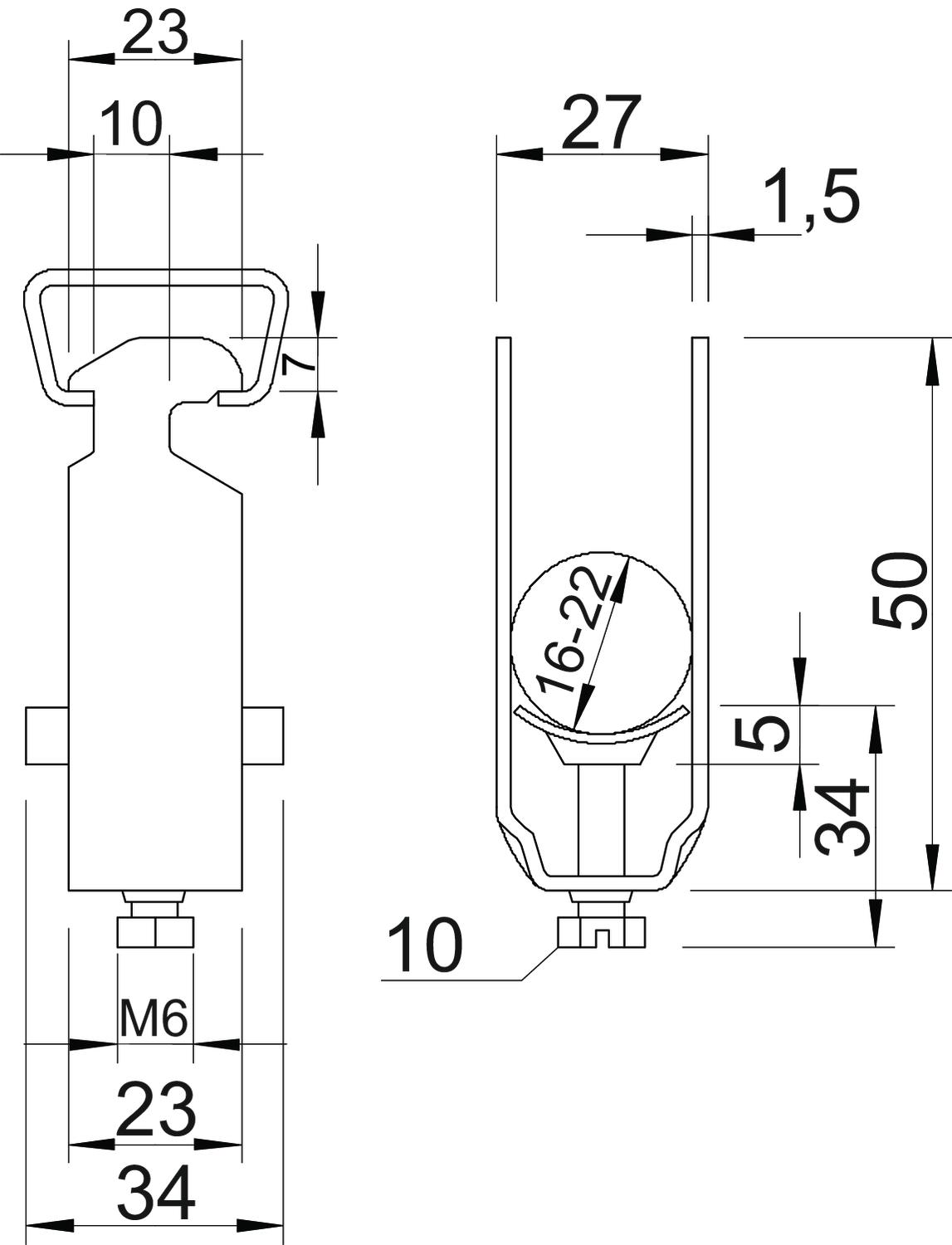

Abmessungen
| Maß A | 23 mm |
|---|---|
| Maß B | 27 mm |
| Maß C | 34 mm |
| Maß G | M6 |
| Maß H | 50 mm |
| Maß L | 34 mm |
| Maß t | 1,5 mm |
| Maß x | 5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (1)
Erklärungen (3)
Artikelbilder (2)
Ausführungen
Typ
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
Art.Nr.
2056 12 A2
12 mm
3 Nm
8 mm
1159518
2056 16 A2
16 mm
3 Nm
12 mm
1159526
2056 22 A2
22 mm
3 Nm
16 mm
1159534
2056 28 A2
28 mm
3 Nm
22 mm
1159542
2056 34 A2
34 mm
5 Nm
28 mm
1159550
2056 40 A2
40 mm
5 Nm
34 mm
1159569
2056 46 A2
46 mm
5 Nm
40 mm
1159577
2056 58 A2
58 mm
5 Nm
52 mm
1159593
2056 64 A2
64 mm
5 Nm
58 mm
1159607
2056 70 A2
70 mm
5 Nm
64 mm
1159615
Spannbereich D max.
Max. Anzugsdrehmoment
Spannbereich D min.
2056 12 A2
Art.Nr.
1159518
Spannbereich D max.
12 mm
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
8 mm
2056 16 A2
Art.Nr.
1159526
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
16 mm
Spannbereich D min.
12 mm
2056 22 A2
Art.Nr.
1159534
Max. Anzugsdrehmoment
3 Nm
Spannbereich D min.
16 mm
Spannbereich D max.
22 mm
2056 28 A2
Art.Nr.
1159542
Max. Anzugsdrehmoment
3 Nm
Spannbereich D max.
28 mm
Spannbereich D min.
22 mm
2056 34 A2
Art.Nr.
1159550
Spannbereich D max.
34 mm
Spannbereich D min.
28 mm
Max. Anzugsdrehmoment
5 Nm
2056 40 A2
Art.Nr.
1159569
Spannbereich D min.
34 mm
Spannbereich D max.
40 mm
Max. Anzugsdrehmoment
5 Nm
2056 46 A2
Art.Nr.
1159577
Spannbereich D max.
46 mm
Spannbereich D min.
40 mm
Max. Anzugsdrehmoment
5 Nm
2056 58 A2
Art.Nr.
1159593
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
58 mm
Spannbereich D min.
52 mm
2056 64 A2
Art.Nr.
1159607
Max. Anzugsdrehmoment
5 Nm
Spannbereich D max.
64 mm
Spannbereich D min.
58 mm
2056 70 A2
Art.Nr.
1159615
Spannbereich D max.
70 mm
Max. Anzugsdrehmoment
5 Nm
Spannbereich D min.
64 mm
