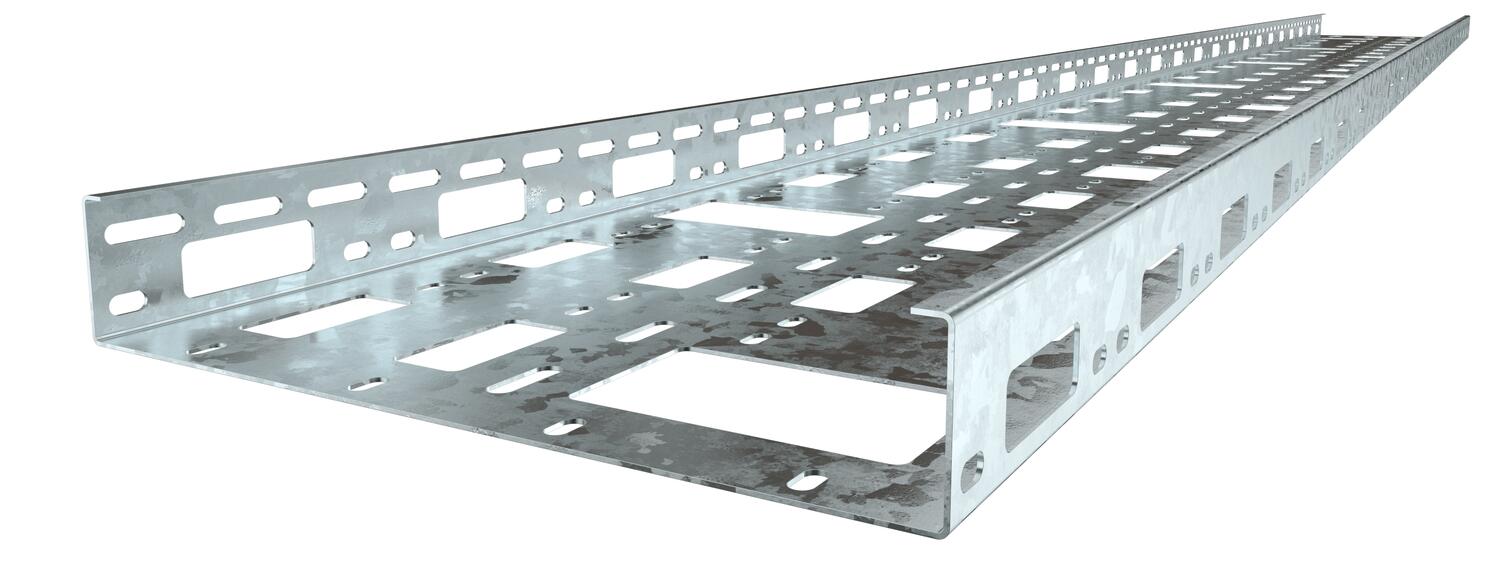

AZ-Kleinkanal 300 FT
Art.Nr. 6075375 | EAN 4012195811251
Art.Nr. / Typ
6075375 / AZK 300 FT
Funktionserhalt
nein
Länge
3000 mm
Blechstärke
1,5 mm
Breite
300 mm
kl. VKE: 3 m
3m
Beschreibung
AZ-Kleinkanal mit der Seitenhöhe 50 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten
Technische Daten
| Abmessung | 50x300x1,5 |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Blechstärke | 1,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 10,415 kg CO₂e / 1 Meter |
| Dimension | 50x300x3000 |
| Farbe | zink |
| Funktionserhalt | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 15000 mm² |
| Nutzquerschnitt | 150 cm² |
| Oberfläche | tauchfeuerverzinkt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |
Abmessungen
| Breite | 300 mm |
|---|---|
| Höhe | 50 mm |
| Länge | 3000 mm |
Belastungen
| Stützabstand 1,0m | 1,9 kN/m |
|---|---|
| Stützabstand 1,5m | 1,5 kN/m |
| Stützabstand 2,0m | 1,2 kN/m |
| Stützabstand 2,5m | 0,8 kN/m |
| Stützabstand 3,0m | 0,3 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
