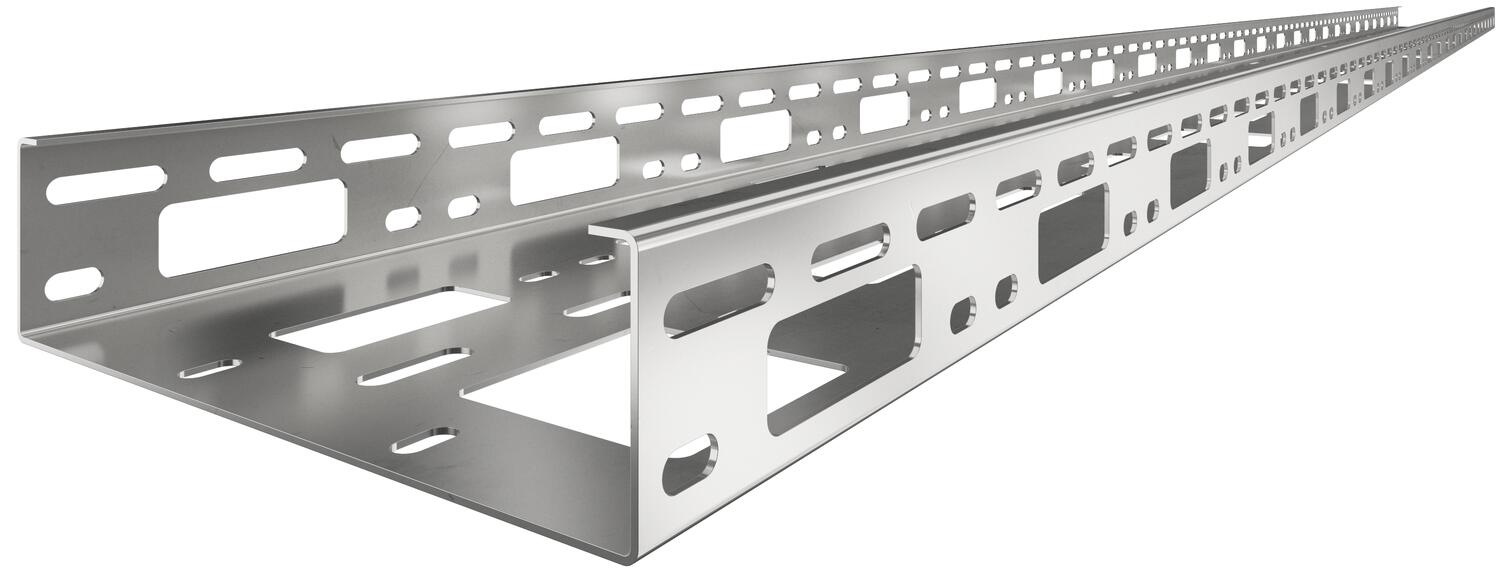

AZ-Kleinkanal 200 A2
Art.Nr. 6075355 | EAN 4012195811206
Art.Nr. / Typ
6075355 / AZK 200 A2
Länge
3000 mm
Funktionserhalt
nein
Blechstärke
1,5 mm
Breite
200 mm
kl. VKE: 3 m
3m
Beschreibung
AZ-Kleinkanal mit der Seitenhöhe 50 mm.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Magnetische Schirmdämpfung ohne Deckel 20 dB, mit Deckel 50 dB.
Technische Daten
Technische Daten
| Abmessung | 50x200x1,5 |
|---|---|
| Ausführung Verbinder | ohne Verbinder |
| Blechstärke | 1,5 mm |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 17,911 kg CO₂e / 1 Meter |
| Dimension | 50x200x3000 |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Montagelochung im Boden | ja |
| NATO Lochbild | nein |
| Nutzquerschnitt | 100 cm² |
| Nutzquerschnitt | 10000 mm² |
| Oberfläche | blank, nachbehandelt |
| Rostfreier Stahl, gebeizt | nein |
| Seitenlochung | ja |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4301 |
Abmessungen
| Breite | 200 mm |
|---|---|
| Höhe | 50 mm |
| Länge | 3000 mm |
| Maß B | 200 mm |
Belastungen
| Stützabstand 1,0m | 2,5 kN/m |
|---|---|
| Stützabstand 1,5m | 1,9 kN/m |
| Stützabstand 2,0m | 1,3 kN/m |
| Stützabstand 2,5m | 0,8 kN/m |
| Stützabstand 3,0m | 0,3 kN/m |
Zulässige Kabelrinnen-/-leiterbelastung in kN/m ohne Mannlast
Stützweite in m
Holmdurchbiegung in mm bei zulässig kN/m
Belastungsschema beim Prüfverfahren
Belastungskurve mit Kabelrinne/-leiterbreite in mm
Holmdurchbiegungskurve je nach Stützweite
