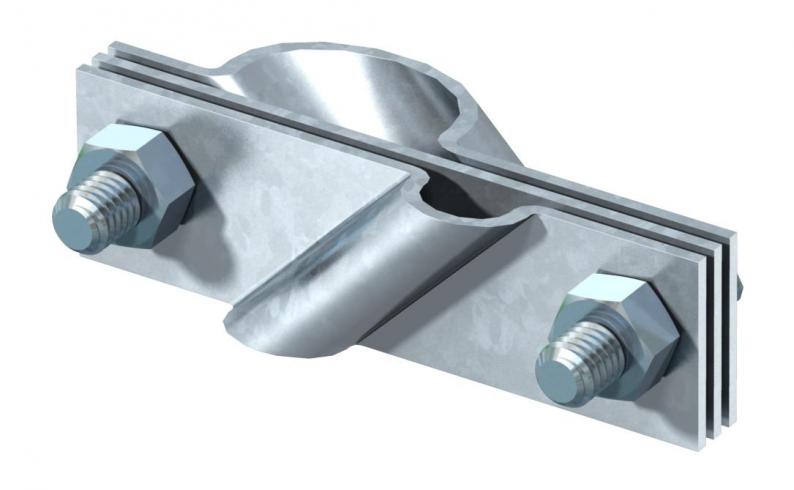

Anschlussschelle für Staberder, universell FT
Anschlussschelle für Staberder, universell FT
Art.Nr. 5001641 | EAN 4012195372912
Art.Nr. / Typ
für Tiefenerder
kl. VKE: 5 Stück
5Stück
Beschreibung

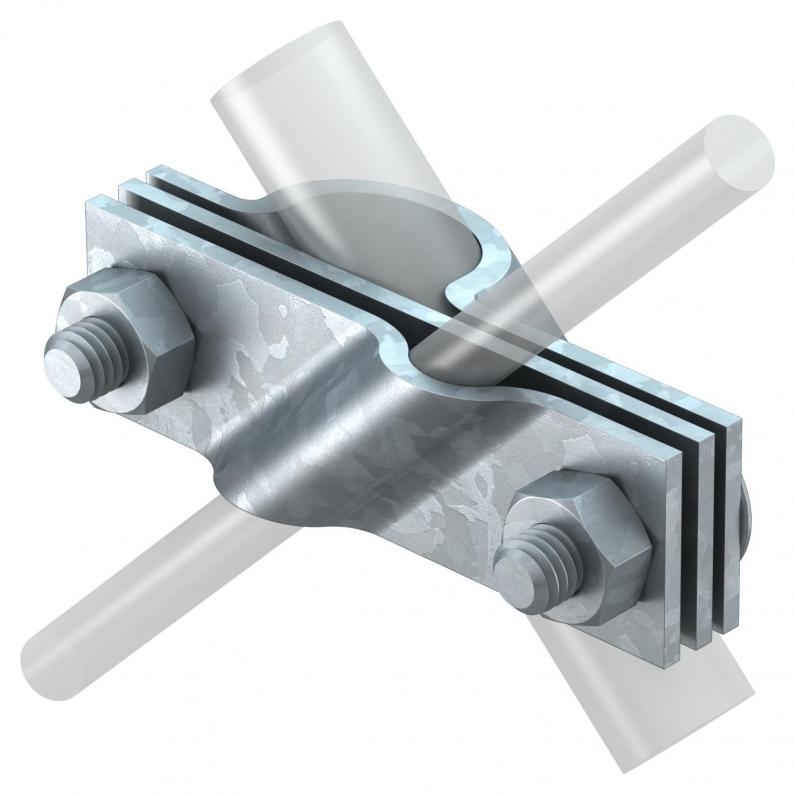

• passend zum Anschluss von Rundleiter Rd 8-10 bzw. Flachleiter bis FL 40
• mit Zwischenplatte
• montiert mit 2 Sechskantschrauben M10 x 30 und 2 Sechskantmuttern M10
• mit Zwischenplatte
• montiert mit 2 Sechskantschrauben M10 x 30 und 2 Sechskantmuttern M10
Technische Daten
Technische Daten
| Bauform | Anschlussschelle |
|---|---|
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,5094 kg CO₂e / 1 Stück |
| Dimension | 20mm |
| Erderanschluss Durchmesser | 20 mm |
| für Tiefenerder | 20 mm |
| Geeignet für Flachleiterbreite max. | 10 mm |
| Geeignet für Flachleiterbreite min. | 8 mm |
| Geeignet für Rundleiterdurchmesser max | 10 mm |
| Geeignet für Rundleiterdurchmesser min. | 8 mm |
| Klemmbereich max. | 10 mm |
| Klemmbereich min. | 8 mm |
| Kurzschlussstrom (50HZ)(1s;≤300°C) | 7,9 kA |
| Oberfläche | tauchfeuerverzinkt |
| Passung | Rd 8-10/FL40 mm |
| Werkstoff | Stahl |
| Zwischenplatte | ja |
Abmessungen
| Maß A | 101 mm |
|---|
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (3)
Anleitungen & Hilfen (1)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
für Tiefenerder
Art.Nr.
2760 20 FT
20 mm
5001641
2760 25 FT
25 mm
5001668
2760 B-20 FT
20 mm
5001749
für Tiefenerder
2760 20 FT
Art.Nr.
5001641
für Tiefenerder
20 mm
2760 25 FT
Art.Nr.
5001668
für Tiefenerder
25 mm
2760 B-20 FT
Art.Nr.
5001749
für Tiefenerder
20 mm
