Abstandschelle 732 FT

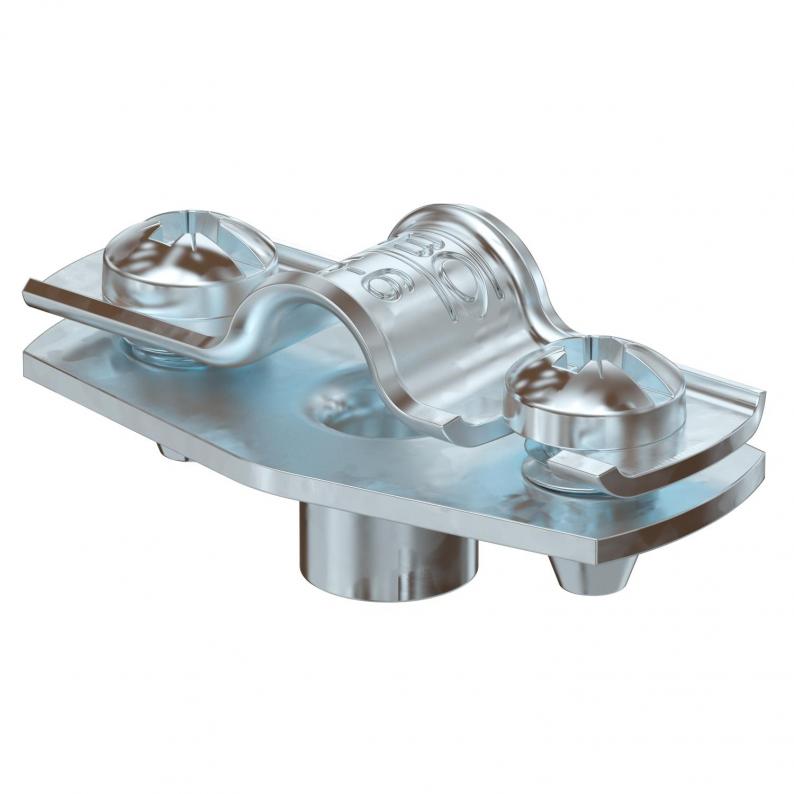

Abstandschelle 732 FT
Art.Nr. 1362354 | EAN 4012196599332
Art.Nr. / Typ
Materialstärke
Spannbereich D max.
Spannbereich D min.
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
kl. VKE: 25 Stück
25Stück
Beschreibung
Abstandschelle zur Montage von Rohren und Kabeln an Wand, Decke und Boden. Mit selbstsicherndem Oberteil. Befestigung über Ansatz mit Innengewinde. Oberflächen G und FT ab Schellengröße 20 geeignet für Montage mit Nagelgerät oder Bolzensetzgerät.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Zugelassen für den Funktionserhalt nach DIN 4102 Teil 12, Funktionserhaltklassen E 30 bis E 90.
Technische Daten
Technische Daten
| Abstand zur Wand | ja |
|---|---|
| Anzahl der Kabel/Rohre | 1 |
| Ausführung | geschlossen |
| Befestigungsart | Gewindeanschluss |
| CO₂ Fußabdruck (GWP) Cradle-to-Gate | 0,0445 kg CO₂e / 1 Stück |
| Dimension | 5-6mm |
| für Durchmesser | 5 - 6 |
| Geeignet im Brandschutzbereich | ja |
| Halogenfrei | ja |
| Kunststoffummantelt | nein |
| Materialstärke | 1,25 mm |
| Oberfläche | tauchfeuerverzinkt |
| Spannbereich D max. | 6 mm |
| Spannbereich D min. | 5 mm |
| UV-beständig | ja |
| Werkstoff | Stahl |

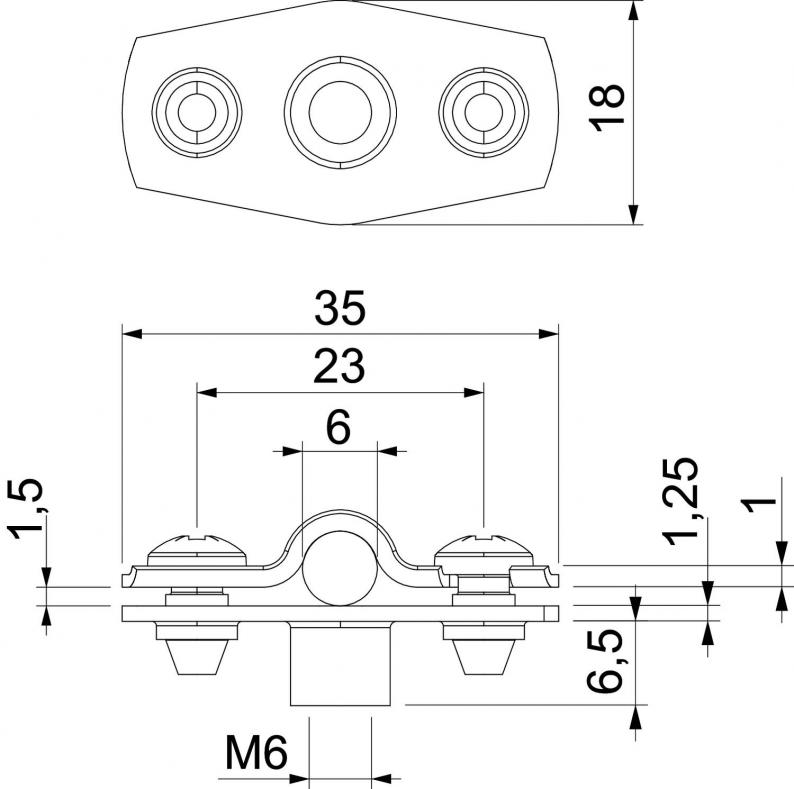

Abmessungen
| Maß A | 35 mm |
|---|---|
| Maß B | 23 mm |
| Maß b | 18 mm |
| Maß D | 6 mm |
| Maß D max. | 6 mm |
| Maß D min. | 5 mm |
| Maß H1 | 6,5 mm |
| Maß t1 | 1 |
| Maß t2 | 1,25 |
| Maß x | 1,5 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (3)
Zertifikate (5)
Artikelbilder (2)
3D Daten Downloads (1)
Ausführungen
Typ
Oberfläche
Materialstärke
Spannbereich D max.
Werkstoff
Spannbereich D min.
Art.Nr.
ASG 732 6 FT
tauchfeuerverzinkt
1,25 mm
6 mm
Stahl
5 mm
1362354
ASG 732 7 FT
tauchfeuerverzinkt
1,25 mm
7 mm
Stahl
6 mm
1362356
ASG 732 8 FT
tauchfeuerverzinkt
1,25 mm
8 mm
Stahl
7 mm
1362358
ASG 732 10 FT
tauchfeuerverzinkt
1,25 mm
10 mm
Stahl
8 mm
1362360
ASG 732 12 FT
tauchfeuerverzinkt
1,25 mm
12 mm
Stahl
10 mm
1362362
ASG 732 14 FT
tauchfeuerverzinkt
1,25 mm
14 mm
Stahl
12 mm
1362364
ASG 732 17 FT
tauchfeuerverzinkt
1,25 mm
17 mm
Stahl
14 mm
1362367
ASG 732 20 FT
tauchfeuerverzinkt
1,25 mm
20 mm
Stahl
17 mm
1362369
ASG 732 25 FT
tauchfeuerverzinkt
1,25 mm
25 mm
Stahl
20 mm
1362372
ASG 732 30 FT
tauchfeuerverzinkt
1,5 mm
30 mm
Stahl
25 mm
1362374
ASG 732 36 FT
tauchfeuerverzinkt
1,5 mm
36 mm
Stahl
30 mm
1362378
ASG 732 44 FT
tauchfeuerverzinkt
1,5 mm
44 mm
Stahl
36 mm
1362382
ASG 732 53 FT
tauchfeuerverzinkt
1,5 mm
53 mm
Stahl
44 mm
1362386
ASG 732 63 FT
tauchfeuerverzinkt
1,5 mm
63 mm
Stahl
53 mm
1362389
