90°-Bogen mit Z-Sprosse A4
90°-Bogen mit Z-Sprosse A4
Art.Nr. 7099261 | EAN 4012196519156
Art.Nr. / Typ
Breite
Holmstärke
3 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

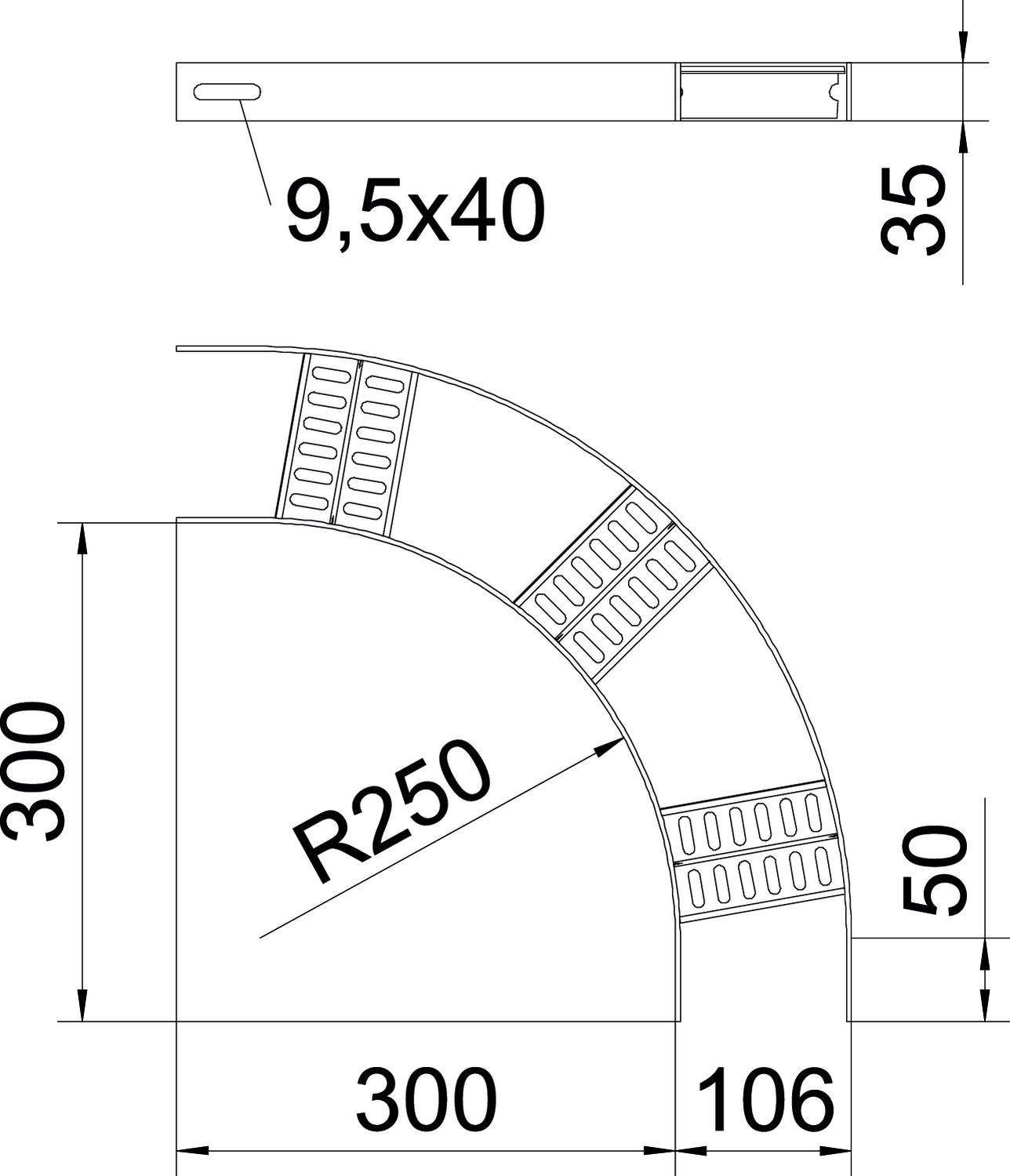

90° Bogen für Schiffsbau-Kabelleiter Typ SLZ L mit der Seitenhöhe 35 mm, mit eingeschweißten, gelochten Z-Sprossen.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Ausführung Verbinder | ohne Verbinder |
| Dimension | B106mm |
| Farbe | edelstahl |
| Funktionserhalt | nein |
| Holmstärke | 3 mm |
| Oberfläche | blank, nachbehandelt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | ja |
| Scharnierend | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Edelstahl, rostfrei 1.4571 |
Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 35 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Holmstärke
Breite
Art.Nr.
SLZB L 90 100 A4
3 mm
100 mm
7099261
SLZB L 90 200 A4
3 mm
200 mm
7099263
SLZB L 90 300 A4
3 mm
300 mm
7099265
SLZB L 90 400 A4
3 mm
400 mm
7099268
SLZB L 90 500 A4
3 mm
500 mm
7099270
SLZB L 90 600 A4
3 mm
600 mm
7099272
Breite
SLZB L 90 100 A4
Art.Nr.
7099261
Holmstärke
3 mm
Breite
100 mm
SLZB L 90 200 A4
Art.Nr.
7099263
Breite
200 mm
Holmstärke
3 mm
SLZB L 90 300 A4
Art.Nr.
7099265
Holmstärke
3 mm
Breite
300 mm
SLZB L 90 400 A4
Art.Nr.
7099268
Breite
400 mm
Holmstärke
3 mm
SLZB L 90 500 A4
Art.Nr.
7099270
Holmstärke
3 mm
Breite
500 mm
SLZB L 90 600 A4
Art.Nr.
7099272
Breite
600 mm
Holmstärke
3 mm
