90°-Bogen mit Trapez-Sprosse, leicht FT
90°-Bogen mit Trapez-Sprosse, leicht FT
Art.Nr. 7098618 | EAN 4012196509713
Art.Nr. / Typ
7098618 / SLB 90 42 100 FT
Holmstärke
3 mm
Breite
100 mm
kl. VKE: 1 Stück
1Stück
Beschreibung
90° Bogen für Schiffsbau-Kabelleiter Typ SL 42 mit der Seitenhöhe 25 mm, mit eingeschweißten, nach unten offenen und gelochten Trapezsprossen.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Ausführung Verbinder | ohne Verbinder |
| Dimension | B106mm |
| Farbe | zink |
| Funktionserhalt | nein |
| Holmstärke | 3 mm |
| Oberfläche | tauchfeuerverzinkt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | nein |
| Scharnierend | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Stahl |

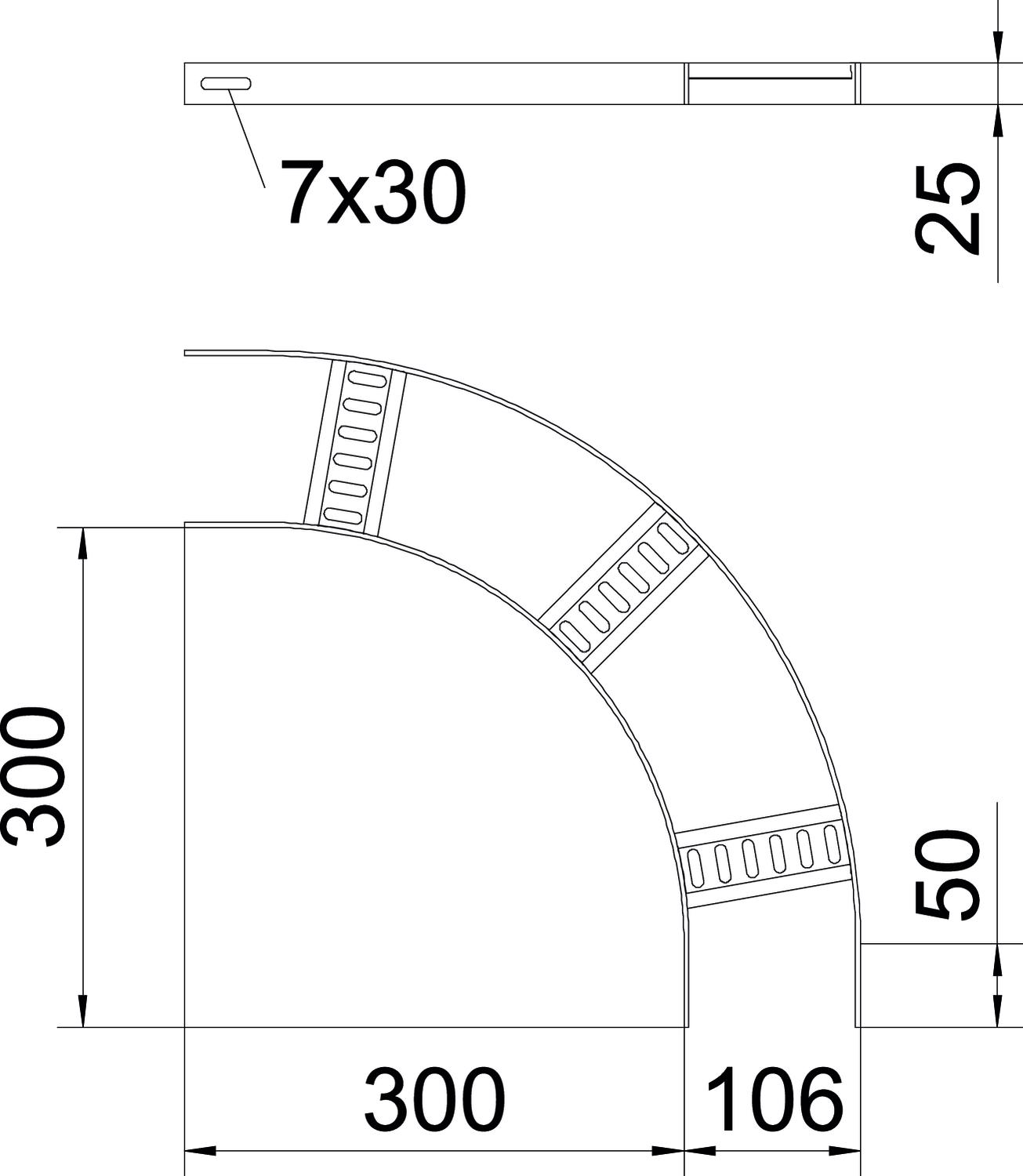

Abmessungen
| Breite | 100 mm |
|---|---|
| Höhe | 25 mm |
