90°-Bogen mit Trapez-Sprosse ALU
90°-Bogen mit Trapez-Sprosse ALU
Art.Nr. 7098684 | EAN 4012196516759
Art.Nr. / Typ
Breite
Holmstärke
3 mm
kl. VKE: 1 Stück
1Stück
Beschreibung

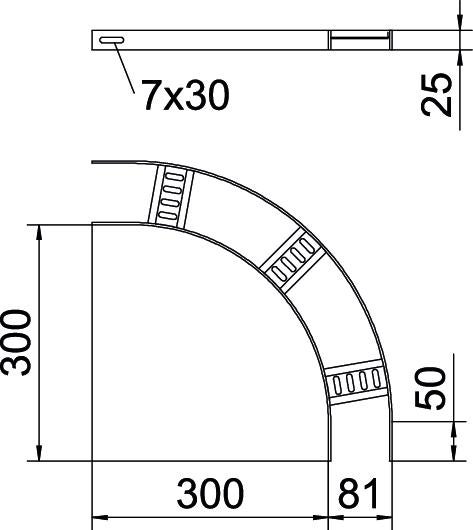

90° Bogen für Schiffsbau-Kabelleiter Typ SL 42 mit der Seitenhöhe 25 mm, mit eingeschweißten, nach unten offenen und gelochten Trapezsprossen.
Technische Daten
Technische Daten
| Abbiegung (Winkel) | 90° |
|---|---|
| Ausführung der Sprossen | Profil gelocht |
| Ausführung des Seitenholms | flaches Profil |
| Ausführung Verbinder | ohne Verbinder |
| Dimension | B81mm |
| Farbe | aluminium |
| Funktionserhalt | nein |
| Holmstärke | 3 mm |
| Oberfläche | gebeizt |
| Richtungsänderung | horizontal |
| Rostfreier Stahl, gebeizt | ja |
| Scharnierend | nein |
| Seitenlochung | nein |
| Weitspann-Ausführung | nein |
| Werkstoff | Aluminium |
Abmessungen
| Breite | 75 mm |
|---|---|
| Höhe | 25 mm |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (3)
Erklärungen (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausführungen
Typ
Holmstärke
Breite
Art.Nr.
SLB 90 42 075ALU
3 mm
75 mm
7098684
SLB 90 42 300ALU
3 mm
300 mm
7098694
Breite
SLB 90 42 075ALU
Art.Nr.
7098684
Holmstärke
3 mm
Breite
75 mm
SLB 90 42 300ALU
Art.Nr.
7098694
Breite
300 mm
Holmstärke
3 mm
