90°-Bogen 35 FS
Typ RB 90 315 FS
|Art.Nr. 6043123
|EAN 4012196926657
Art.Nr. / Typ
Breite
Oberfläche
bandverzinkt
Werkstoff
Stahl
Dieser Artikel ist ein Auslaufartikel!
Den Nachfolgeartikel finden Sie hier.
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

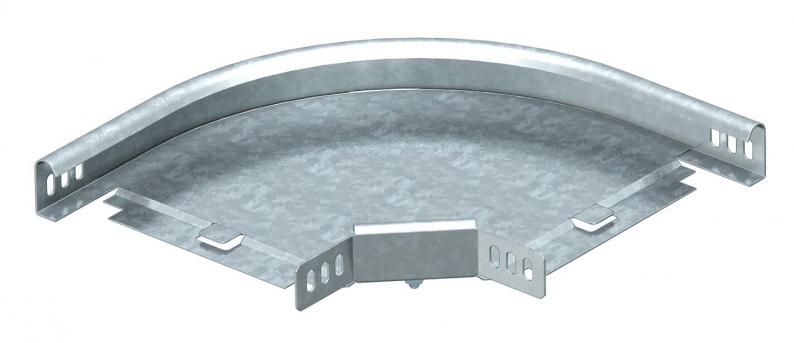

Bogen 90°, horizontal, für alle Kabelrinnentypen mit der Seitenhöhe 35 mm.
Das Formteil wird in unmontiertem Zustand geliefert.
Inklusive anteiligem Befestigungsmaterial.
Technische Daten

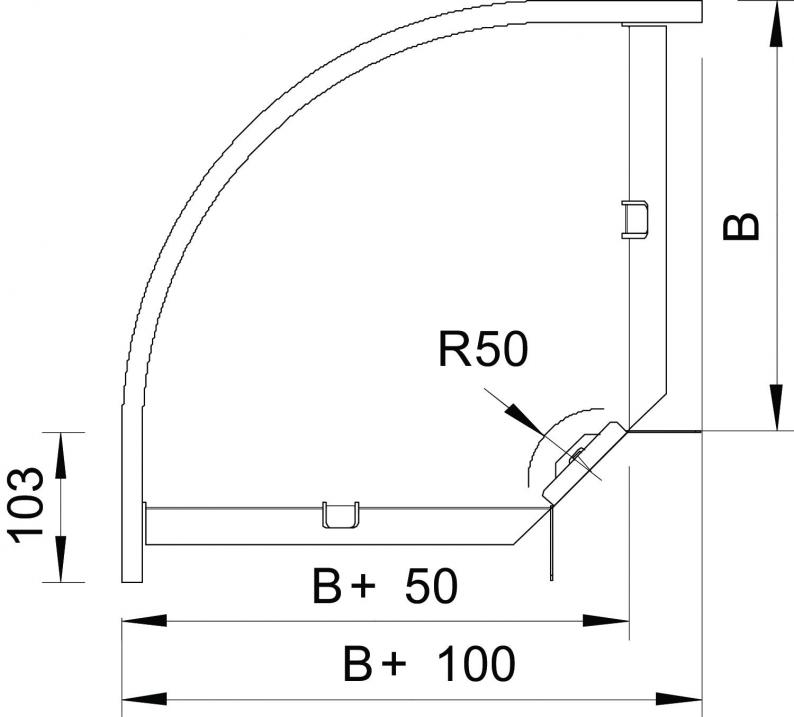

Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 35 mm |
| Maß B | 150 mm |
| Maß R | 50 mm |
Technische Daten
| Funktionserhalt | nein |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | Mitgelieferter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Abbiegung (Winkel) | 90° |
| Richtungsänderung | horizontal |
| Mit Oberteil | nein |
| Bauform | Bogen starr |
| Dimension | 35x150 |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| Art des Verbinders Kabeltragsystem | geschraubt |
Downloads
0 ausgewählt
Anleitungen & Hilfen (2)
Kataloge & Broschüren (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Art.Nr.
RB 90 315 FS
150
bandverzinkt
Stahl
6043123
RB 90 320 FS
200
bandverzinkt
Stahl
6043127
RB 90 330 FS
300
bandverzinkt
Stahl
6043135
Breite
RB 90 315 FS
Art.Nr.
6043123
Breite
150
Oberfläche
bandverzinkt
Werkstoff
Stahl
RB 90 320 FS
Art.Nr.
6043127
Breite
200
Oberfläche
bandverzinkt
Werkstoff
Stahl
RB 90 330 FS
Art.Nr.
6043135
Breite
300
Oberfläche
bandverzinkt
Werkstoff
Stahl
