45°-Bogen 60 FT
Typ RB 45 615 FT
|Art.Nr. 7066158
|EAN 4012196901579
Art.Nr. / Typ
7066158 / RB 45 615 FT
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
Dieser Artikel ist ein Auslaufartikel!
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

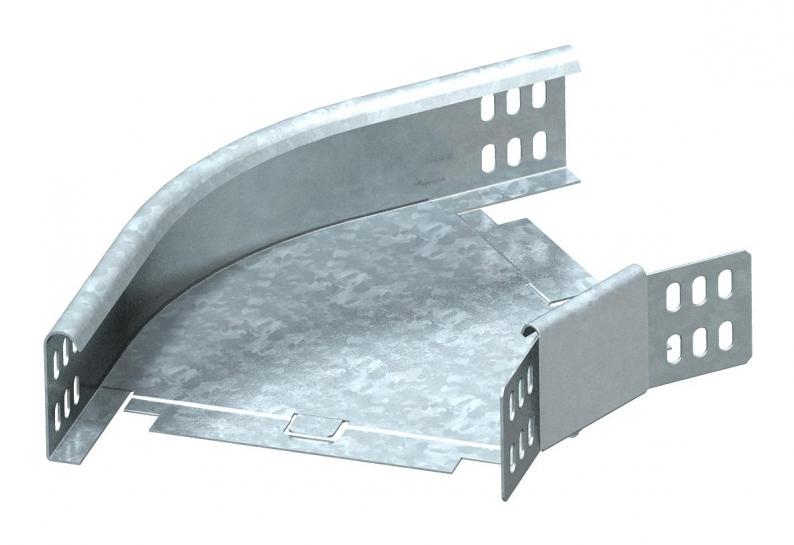

Bogen 45°, horizontal, für alle Kabelrinnentypen mit der Seitenhöhe 60 mm.
Das Formteil wird in unmontiertem Zustand geliefert. Der Winkelverbinder WKV 35 ist für 90°-Bögen vorgesehen und wird vor Ort auf 45° angepasst.
Inklusive anteiligem Befestigungsmaterial.
Technische Daten

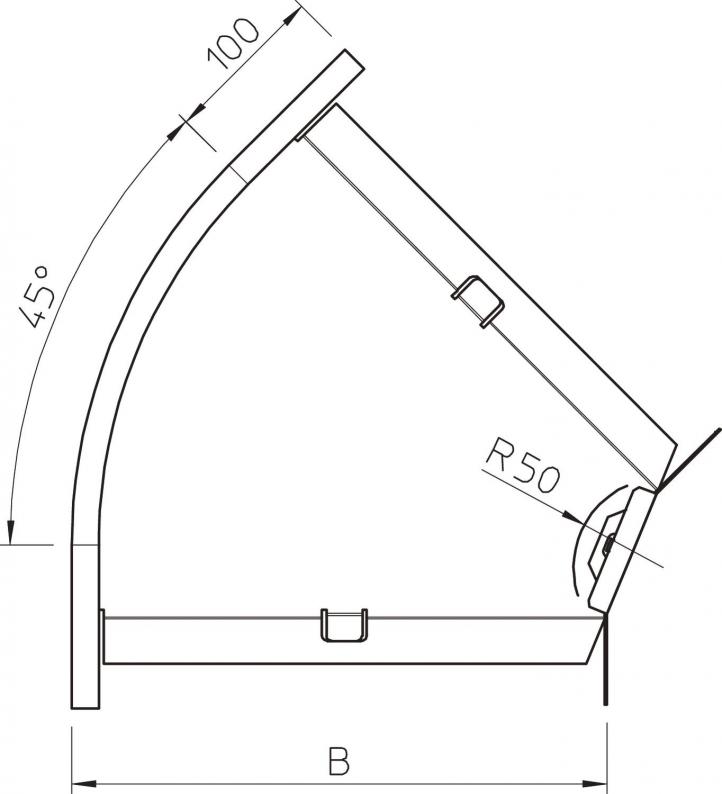

Abmessungen
| Breite | 150 mm |
|---|---|
| Höhe | 60 mm |
| Maß B | 150 mm |
| Maß R | 50 mm |
Technische Daten
| Funktionserhalt | ja |
|---|---|
| Seitenlochung | nein |
| Ausführung Verbinder | Mitgelieferter Verbinder |
| Weitspann-Ausführung | nein |
| Rostfreier Stahl, gebeizt | nein |
| Montagelochung im Boden | nein |
| NATO Lochbild | nein |
| Abbiegung (Winkel) | 45° |
| Richtungsänderung | horizontal |
| Dimension | 60x150 |
| Oberfläche | tauchfeuerverzinkt |
| Werkstoff | Stahl |
| Art des Verbinders Kabeltragsystem | geschraubt |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (2)
Erklärungen (3)
Anleitungen & Hilfen (2)
Artikelbilder (2)
3D Daten Downloads (1)
Ausschreibungstexte (2)
Ausführungen
Typ
Breite
Oberfläche
Werkstoff
Art.Nr.
RB 45 615 FT
150
tauchfeuerverzinkt
Stahl
7066158
RB 45 615 FT
Art.Nr.
7066158
Breite
150
Oberfläche
tauchfeuerverzinkt
Werkstoff
Stahl
