Systemlösungen für Rechenzentren

Zahlreiche Maßnahmen tragen zur bestimmungsgemäßen Verlegung von Kabeln und Leitungen in Datencentern bei. Dazu zählen:

• Spannungsebenen voneinander separieren, beispielsweise durch den Einsatz eines Trennsteges oder durch die räumliche Trennung zweier Kabelrinnen
• Elektromagnetische Verträglichkeit sicherstellen, beispielsweise durch den Einsatz geschlossener Kabelrinnensysteme mit passendem Deckel
• Kabel und Leitungen ordnungsgemäß fixieren, beispielsweise durch den Einsatz geeigneter Bügelschellen
• Die Biegeradien der eingesetzten Kabel einhalten, beispielsweise durch den Einsatz passender Formteile wie der 90°-Bögen
• Mechanischen Schutz von Kabeln und Leitungen gewährleisten, beispielsweise durch die Kaschierung von Schnittkanten durch Kantenschutzband oder den Einsatz von Kabelschutzringen, insofern vorgestanzte Öffnungen genutzt werden
• Weiterführende Erdungs- und Brandschutzmaßnahmen treffen, insofern diese benötigt werden

 Abhängig vom Anwendungszweck können in Datencentern sowohl Kabel- als auch Gitterrinnen eingesetzt werden. Auch Kabelleitern können hier installiert werden. Kabelrinnen, vor allem in geschlossener Form, können beispielsweise dann eingesetzt werden, wenn elektromagnetische Störquellen reduziert werden sollen. Gitterrinnen und Kabelleitern eignen sich durch ihre offene Bauform hervorragend sobald Kabel- sowie Leitungen häufig ein- und wieder ausgefädelt werden müssen.

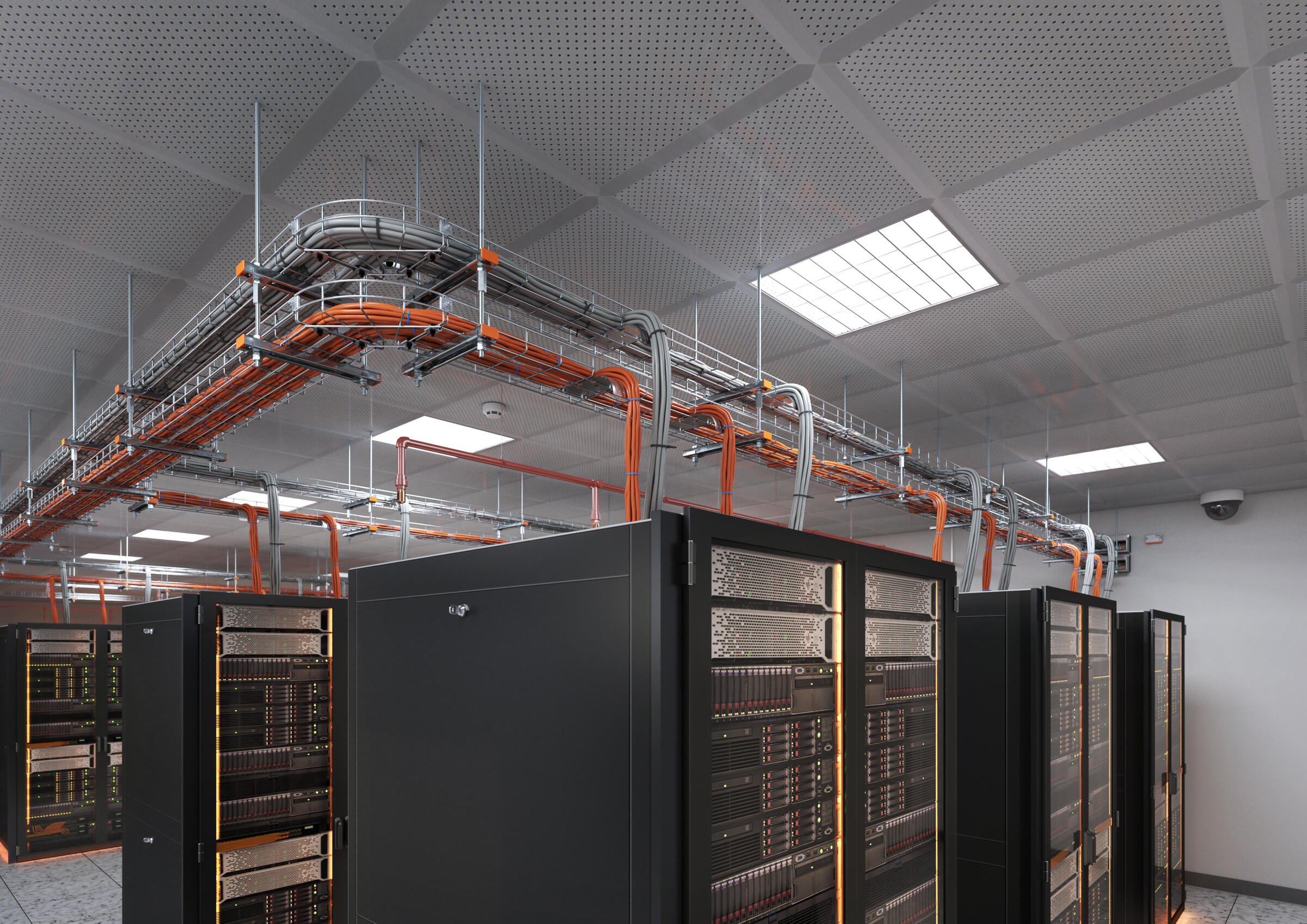

OBO Kabeltragsysteme zeichnen sich durch ihre vielfältigen Einsatzmöglichkeiten aus. Daher sind sowohl die Variante vom Boden als auch von der Decke mit allen gängigen OBO-Tragekonstruktionen realisierbar. In Fällen, in denen die Zugänglichkeit der Serverracks ausschließlich von der Decke gewährleistet werden kann, ist z.B. eine Pendelabhängung mittels Gewindestangen und Profilschienen das Mittel der Wahl. Sollte das Datencenter über einen Doppelbodenaufbau verfügen, so können die Serverracks alternativ auch über den Boden selbst eingespeist werden. Hier können Konstruktionsprofile aber auch Kabeltragsysteme aller Art Anwendung finden. Auch das notwendige Befestigungsmaterial ist unabhängig des Einsatzortes Bestandteil des OBO-Standardlieferprogramms.

Ja, auch diese Aufbauten sind mit den richtigen OBO-Komponenten zu installieren. Zu beachten ist jedoch, dass die Systeme ausreichend tragfähig ausgelegt sind. Darauf ist vor allem bei asymmetrischen Tragkonstruktionen zu achten. Hier empfiehlt es sich, vorab Rücksprache mit dem OBO-Kundenservice zu halten, um eine technische Expertise zu statischen Auswirkungen der gewählten Systeme zu erhalten. Eine Ausführung der Kabeltragsysteme auf mehreren Ebenen, z.B. über- oder untereinander aufgebaut, macht vor allem dann Sinn, wenn eine Reihe mit mehreren Serverracks gespeist werden soll. Auf diese Weise kann das volle Potential des Gesamtsystems ausgeschöpft werden.

Für Datencenter ist weltweit ein Blitzschutzsystem der Blitzschutzklasse 1 vorgeschrieben. Für den Überspannungsschutz gilt: Gemäß IEC / EN und VDE-Normenwerk werden Überspannungsschutzgeräte T1+2 der höchsten Anforderungsstufe (Iimp=100kA) in den Einspeisepunkten des Gebäudes gefordert. In jeder Unterverteilung (Abstand größer 10m) ist außerdem ein Überspannungsschutz T2 notwendig. Unser Tipp: Bitte überprüfen Sie auch weitere Zuleitungen ins Gebäude (z.B. CCTV, Außenbeleuchtungen usw.). Auch hier sind Überspannungsschutzmaßnahmen erforderlich.

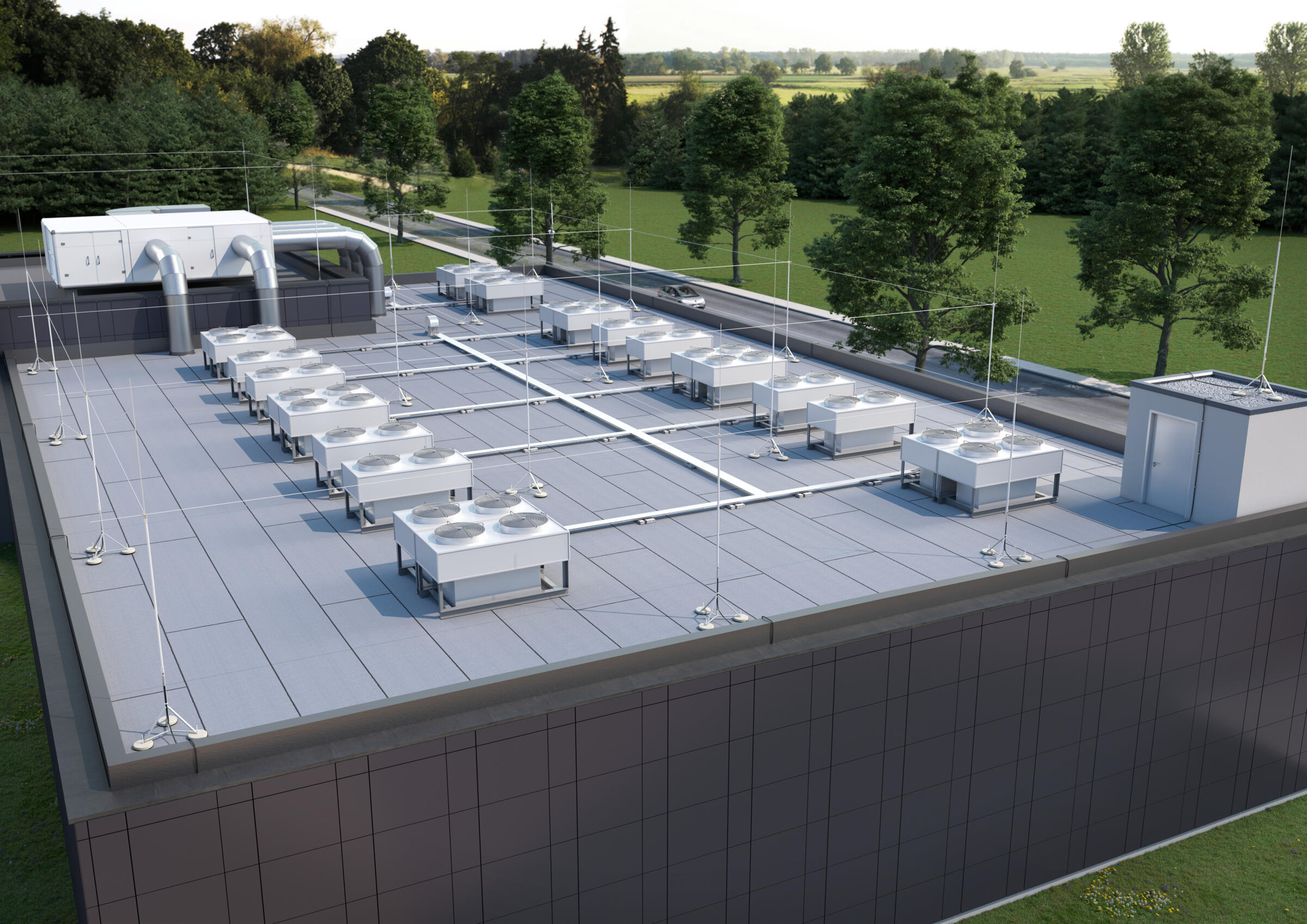

Sämtliche Zuleitungen und Gestelle der Rückkühler sowie die Rückkühler selbst müssen sich im Schutzbereich des Blitzschutzsystems befinden. Wichtig dabei: Der Trennungsabstand zum Blitzschutz muss immer eingehalten werden, da sonst Überschläge vom Blitzschutz zum elektrischen System möglich sind. Das OBO isCon® System ermöglicht ein sicheres und isoliertes Blitzschutzsystem.

Ja, so sorgt der Einsatz eines Fundamenterders mit Maschenweiten 5 x 5 m (mit Bewehrung alle 2m fixiert) für einen niederimpedante Funktionspotentialausgleich. Dadurch können hochfrequente Störungen (EMV) durch Schalthandlungen oder Überspannungen ausgeglichen werden.

Ist der Beton isoliert (weiß/ schwarze Wanne) ist im Erdreich zusätzlich ein Maschenerder aus V4A (10 x 10m) notwendig.
