Kanaleinheit für GES9, Höhe 60-110 mm
Art.Nr. 7424722 | EAN 4012195244899
- Produktbeschreibung
-
Produktbeschreibung

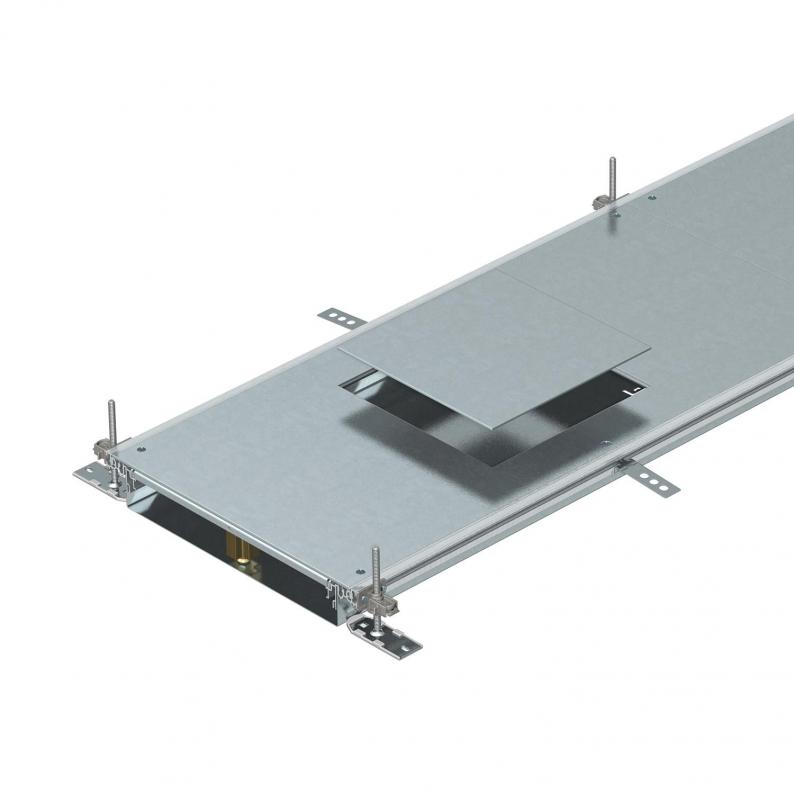

Montagefertige Kanaleinheit mit 3 oder 6 Geräteeinbaudeckeln zur Leitungsführung und zum Einbau von Einbaueinheiten der Nenngröße 9, bestehend aus Kanalunterteil (Bodenwanne mit Seiten- und Bodenbelaganlegeprofilen) und Kanaldeckel mit blind verschlossener Montageöffnung. Bodenwanne mit Haltelaschen für die selbstkontaktierende Montage von Trennstegen. Im Lieferumfang enthalten sind 6 höhennivellierbare Befestigungswinkel, 6 Estrichanker und nivellierbare Deckelstoßunterstützungen: 3 St. bei Kanalnennbreite 400 und 6 St. bei Kanalnennbreiten 500 und 600. Kanaldeckel bei der Lieferung verschraubt.
- Technische Daten
-
Technische Daten
Abdeckung Montageöffnung ja Abdeckungen 6 Anzahl der steckbaren Trennwände 2 Anzahl der vorgesehenen Einbaueinheiten 6 Anzahl der Züge 3 St. Bodenblech ja Deckelbefestigung rastend nein Dichtungseinbaumöglichkeit ja Dimension 2400x500x60 Einbauöffnung für Aufflurtank nein Entkoppelbar ja Geeignet für Dehnungsfuge nein Kanalhöhe max. 110 mm Kanalhöhe min. 60 mm Materialstärke Deckel 4 Mindestestrichhöhe 60 Mit Anschlussöffnung ja Mit Potentialausgleich nein Mit Trennwand nein Mit Überstand ja Montageöffnung für Geräteeinsatz Montageöffnung quadratisch Nenngröße für Geräteeinbaueinheiten 9 Nivellierbereich max. 110 mm Nivellierbereich min. 60 mm Oberfläche bandverzinkt Oberteil abnehmbar ja Trennwandbefestigung stecken Werkstoff Stahl Abmessungen

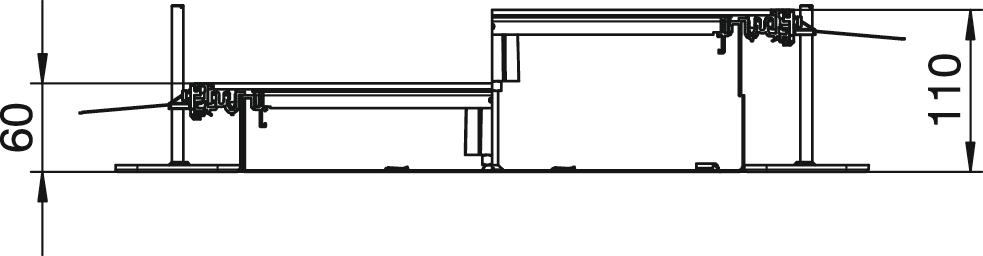

Breite 500 mm Länge 2400 mm - Alle Typen
-
Alle Typen
- Downloads
-
Datenblatt OKA-W5006050D9 / 7424722 , 0.17MB , pdfKonformitätserklärung OKA-W5006050D9 / 7424722 , 0.16MB , pdfZeichengenehmigung VDE-Zeichengenehmigung OKA , 0.18MB , pdf
