Kanaleinheit, blind, Höhe 100-150 mm 2400 | 200 | 100 | 150 | 3

Kanaleinheit, blind, Höhe 100-150 mm

Art.Nr. 7424440 | EAN 4012195244264

Art.Nr. / Typ

Länge	2400 mm

Breite

Kanalhöhe min.	100 mm

Kanalhöhe max.	150 mm

Abdeckungen	3

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

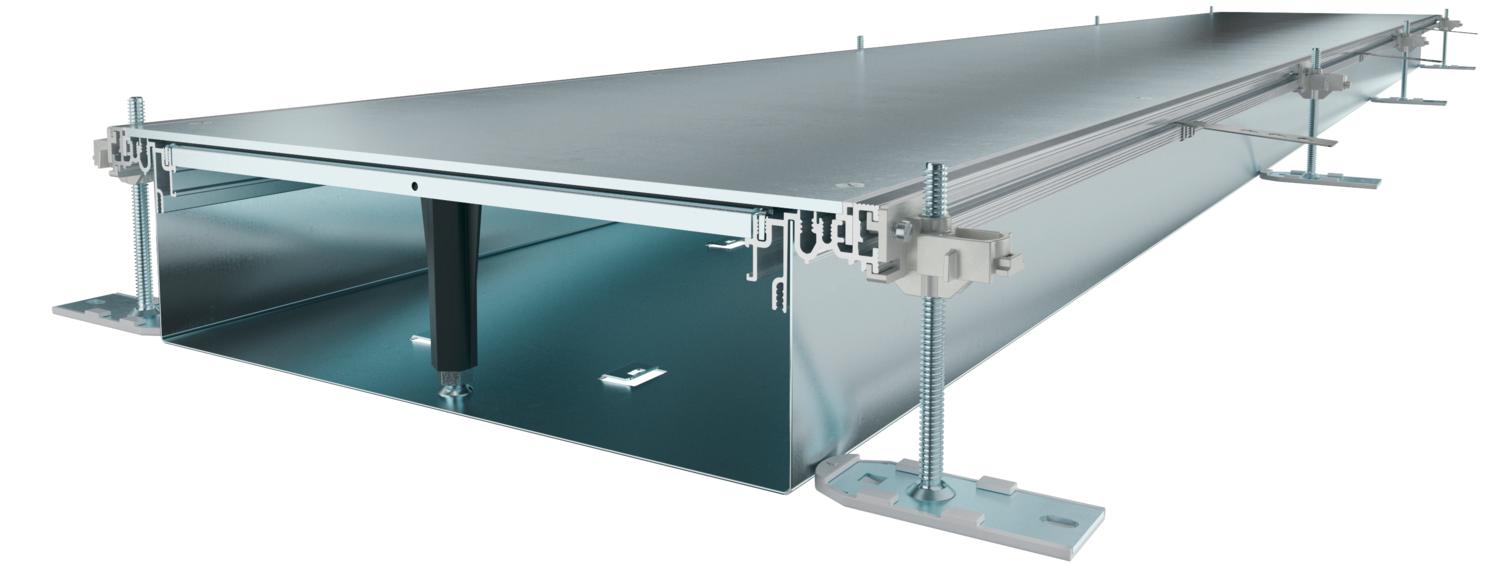

Montagefertige Kanaleinheit mit 3 Blinddeckeln zur Leitungsführung, bestehend aus Kanalunterteil (Bodenwanne mit Seiten- und Bodenbelaganlegeprofilen) und Kanaldeckel. Bodenwanne mit Haltelaschen für die selbstkontaktierende Montage von Trennstegen. Im Lieferumfang enthalten sind 6 höhennivellierbare Befestigungswinkel, 6 Estrichanker und Deckelstoßdichtungen (3 St. bei Kanalnennbreiten 200 und 300) oder nivellierbare Deckelstoßunterstützungen: 3 St. bei Kanalnennbreite 400 und 6 St. bei Kanalnennbreiten 500 und 600. Kanaldeckel bei der Lieferung verschraubt.

Technische Daten

Technische Daten

Abdeckung Montageöffnung	nein
Abdeckungen	3
Anzahl der steckbaren Trennwände	1
Anzahl der vorgesehenen Einbaueinheiten	3
Anzahl der Züge	2 St.
Bodenblech	ja
Breite	200 mm
Deckelbefestigung rastend	nein
Dichtungseinbaumöglichkeit	ja
Dimension	2400x200x100
Einbauöffnung für Aufflurtank	nein
Entkoppelbar	nein
Geeignet für Dehnungsfuge	nein
Kanalhöhe max.	150 mm
Kanalhöhe min.	100 mm

Länge	2400 mm
Materialstärke Deckel	4
Mindestestrichhöhe	100
Mit Anschlussöffnung	nein
Mit Potentialausgleich	nein
Mit Trennwand	nein
Mit Überstand	ja
Montageöffnung	ohne

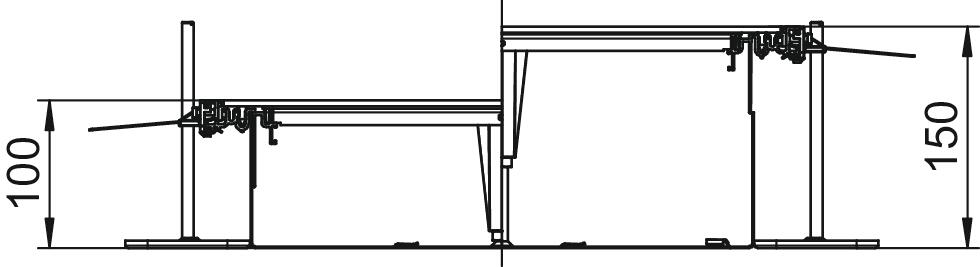

Nivellierbereich max.	150 mm
Nivellierbereich min.	100 mm
Nutzquerschnitt	10200 mm²
Oberfläche	bandverzinkt
Oberteil abnehmbar	ja
Trennwandbefestigung	rasten
Werkstoff	Stahl

Alle Typen

Alle Typen

Typ	Länge	Breite	Kanalhöhe min.	Kanalhöhe max.	Abdeckungen	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
OKA-W20010050	2400 mm	200 mm	100 mm	150 mm	3	7424440	m	2,4 m	353,90 € Preis / 1 m
OKA-W30010050	2400 mm	300 mm	100 mm	150 mm	3	7424442	m	2,4 m	435,90 € Preis / 1 m
OKA-W40010050	2400 mm	400 mm	100 mm	150 mm	3	7424444	m	2,4 m	566,15 € Preis / 1 m
OKA-W50010050	2400 mm	500 mm	100 mm	150 mm	3	7424446	m	2,4 m	674,25 € Preis / 1 m
OKA-W60010050	2400 mm	600 mm	100 mm	150 mm	3	7424458	m	2,4 m	759,75 € Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Bausatz für Winkelabzweig nach links, Höhe 40-240 mm	OKA-G20040240FBL	7423960	Stück	1 Stück	248,35 € Preis / 1 Stück
Bausatz für Winkelabzweig nach rechts, Höhe 40-240 mm	OKA-G20040240FBR	7423980	Stück	1 Stück	248,35 € Preis / 1 Stück
Kanalendstück, Höhe 40-240 mm	OKA-G20040240ES	7424300	Stück	1 Stück	116,40 € Preis / 1 Stück
Bausatz für Kanalabzweig T und Kreuz	OKA FB2 TX	7424821	Stück	1 Stück	40,50 € Preis / 1 Stück
Anbaueinheit für GES4, Höhe 100-150 mm	OKA-W A 10050 4	7424920	Stück	1 Stück	503,50 € Preis / 1 Stück
Anbaueinheit für GES6 Höhe 100-150 mm	OKA-W A 10050 6	7424922	Stück	1 Stück	515,80 € Preis / 1 Stück
Anbaueinheit für GES9, Höhe 100-150 mm	OKA-W A 10050 9	7424924	Stück	1 Stück	528,10 € Preis / 1 Stück
Schutzleiteranschlusswinkel	8AWR	6288704	Stück	10 Stück	3,80 € Preis / 1 Stück

Montagezubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Trennsteg, Kanalhöhe 100 mm	OKA2 TW 100	7401960	m	2,4 m	23,80 € Preis / 1 m
Trennsteg, Kanalhöhe 40 mm	OKA2 TW 40	7401988	m	2,4 m	15,70 € Preis / 1 m
Trennsteg, Kanalhöhe 50 mm	OKA2 TW 50	7401992	m	2,4 m	17,60 € Preis / 1 m
Trennsteg, Kanalhöhe 60 mm	OKA2 TW 60	7401996	m	2,4 m	18,80 € Preis / 1 m
Trennsteg, Kanalhöhe 70 mm	OKA2 TW 70	7402000	m	2,4 m	19,75 € Preis / 1 m
Trennsteg, Kanalhöhe 80 mm	OKA2 TW 80	7402004	m	2,4 m	21,75 € Preis / 1 m
Trennsteg, Kanalhöhe 90 mm	OKA2 TW 90	7402008	m	2,4 m	22,90 € Preis / 1 m
Saugheber, 300 N	WZ 1029	7408634	Stück	1 Stück	337,05 € Preis / 1 Stück
