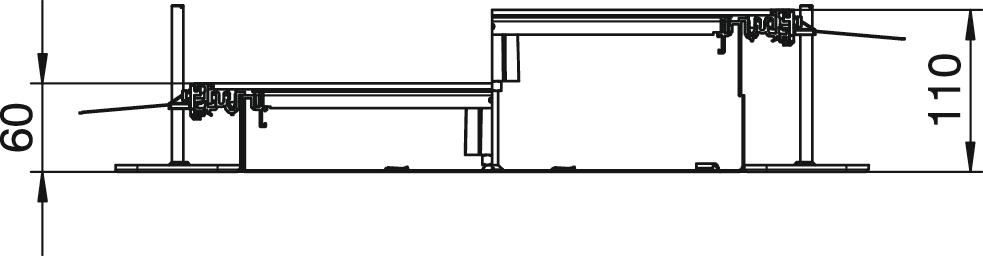

Kanaleinheit, blind, Höhe 60-110 mm
Art.Nr. 7424428 | EAN 4012195244257
- Produktbeschreibung
-
Produktbeschreibung
Montagefertige Kanaleinheit mit 3 Blinddeckeln zur Leitungsführung, bestehend aus Kanalunterteil (Bodenwanne mit Seiten- und Bodenbelaganlegeprofilen) und Kanaldeckel. Bodenwanne mit Haltelaschen für die selbstkontaktierende Montage von Trennstegen. Im Lieferumfang enthalten sind 6 höhennivellierbare Befestigungswinkel, 6 Estrichanker und Deckelstoßdichtungen (3 St. bei Kanalnennbreiten 200 und 300) oder nivellierbare Deckelstoßunterstützungen: 3 St. bei Kanalnennbreite 400 und 6 St. bei Kanalnennbreiten 500 und 600. Kanaldeckel bei der Lieferung verschraubt.
-
- Technische Daten
-
Technische Daten
Abdeckung Montageöffnung nein Abdeckungen 3 Anzahl der steckbaren Trennwände 2 Anzahl der vorgesehenen Einbaueinheiten 3 Anzahl der Züge 3 St. Bodenblech ja Breite 600 mm CO₂ Fußabdruck (GWP) Cradle-to-Gate 0,925 kg CO₂e / 1 Meter Deckelbefestigung rastend nein Dichtungseinbaumöglichkeit ja Dimension 2400x600x60 Einbauöffnung für Aufflurtank nein Entkoppelbar nein Geeignet für Dehnungsfuge nein Kanalhöhe max. 110 mm Kanalhöhe min. 60 mm Länge 2400 mm Materialstärke Deckel 4 Mindestestrichhöhe 60 Mit Anschlussöffnung nein Mit Potentialausgleich nein Mit Trennwand nein Mit Überstand ja Montageöffnung ohne Nivellierbereich max. 110 mm Nivellierbereich min. 60 mm Nutzquerschnitt 21000 mm² Oberfläche bandverzinkt Oberteil abnehmbar ja Trennwandbefestigung rasten Werkstoff Stahl - Alle Typen
-
Alle Typen
-
Systemzubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Bausatz für Winkelabzweig nach links, Höhe 40-150 mm
OKA-G60040150FBL 7423958 1 Stück 272,25 € Preis / 1 Stück
Bausatz für Winkelabzweig nach rechts, Höhe 40-150 mm
OKA-G60040150FBR 7423978 1 Stück 272,25 € Preis / 1 Stück
Kanalendstück, Höhe 40-150 mm
OKA-G60040150ES 7424288 1 Stück 136,45 € Preis / 1 Stück
Bausatz für Kanalabzweig T und Kreuz
OKA FB2 TX 7424821 1 Stück 40,50 € Preis / 1 Stück
Anbaueinheit für GES4, Höhe 60-110 mm
OKA-W A 6050 4 7424900 1 Stück 449,70 € Preis / 1 Stück
Anbaueinheit für GES6, Höhe 60-110 mm
OKA-W A 6050 6 7424902 1 Stück 460,65 € Preis / 1 Stück
Anbaueinheit für GES9, Höhe 60-110 mm
OKA-W A 6050 9 7424904 1 Stück 471,50 € Preis / 1 Stück
Schutzleiteranschlusswinkel
8AWR 6288704 10 Stück 3,80 € Preis / 1 Stück Montagezubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Trennsteg, Kanalhöhe 40 mm
OKA2 TW 40 7401988 2,4 m 15,70 € Preis / 1 m
Saugheber, 300 N
WZ 1029 7408634 1 Stück 337,05 € Preis / 1 Stück - Downloads
-
Datenblatt OKA-W6006050 / 7424428 , 0.16MB , pdfKonformitätserklärung OKA-W6006050 / 7424428 , 0.16MB , pdfZeichengenehmigung VDE-Zeichengenehmigung OKA , 0.18MB , pdf
