Kanaleinheit, blind, Höhe 40-70 mm 2400 | 200 | 40 | 70 | 3

Kanaleinheit, blind, Höhe 40-70 mm

Art.Nr. 7424400 | EAN 4012195244127

Art.Nr. / Typ

Länge	2400 mm

Breite

Kanalhöhe min.	40 mm

Kanalhöhe max.	70 mm

Abdeckungen	3

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

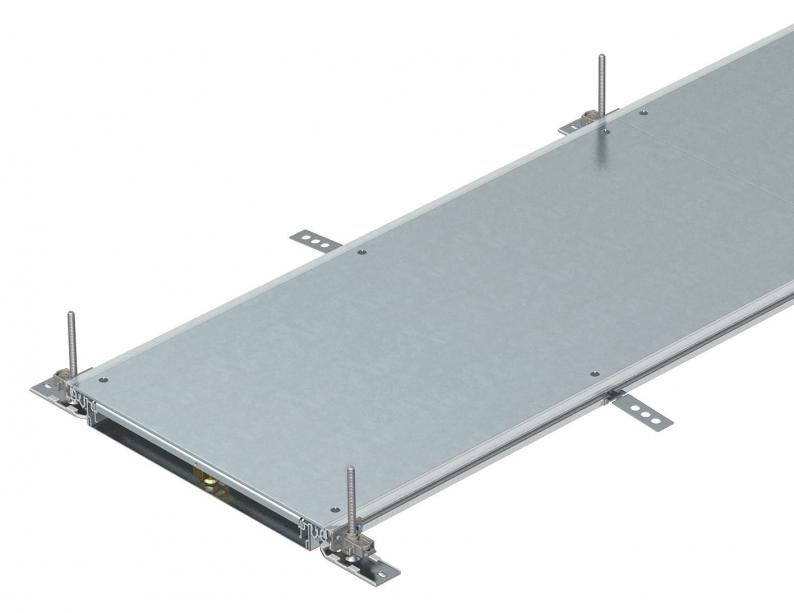

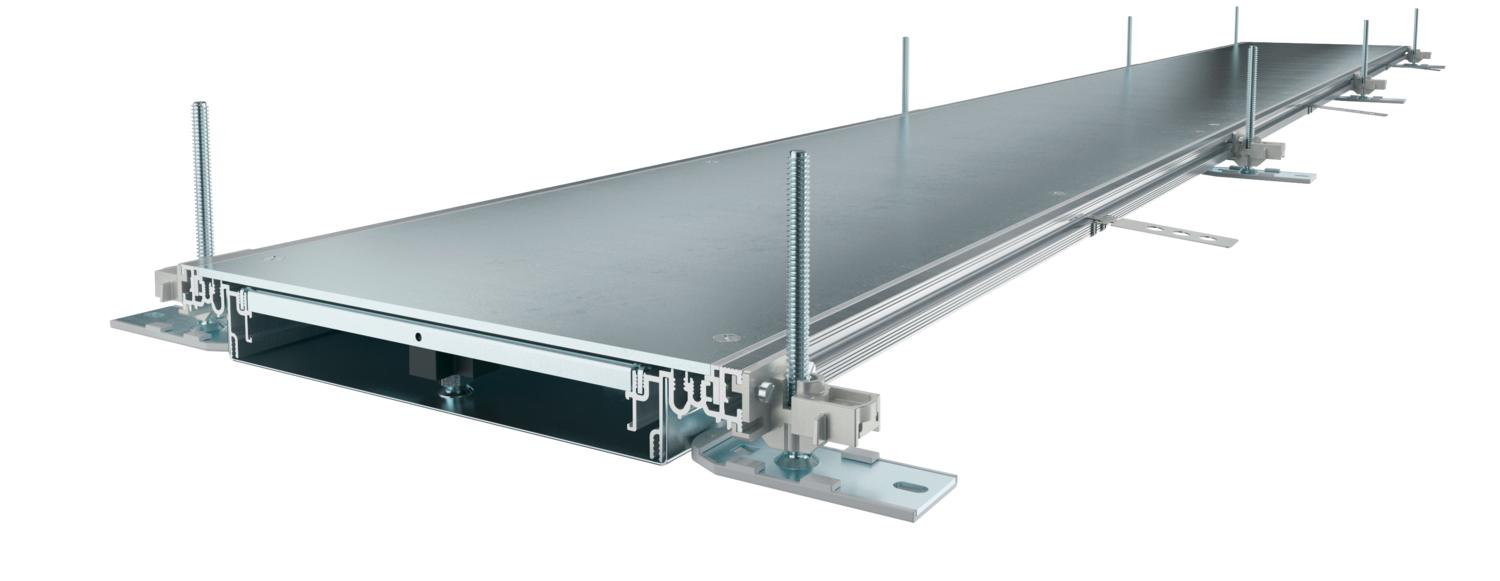

Montagefertige Kanaleinheit mit 3 Blinddeckeln zur Leitungsführung, bestehend aus Kanalunterteil (Bodenwanne mit Seiten- und Bodenbelaganlegeprofilen) und Kanaldeckel. Bodenwanne mit Haltelaschen für die selbstkontaktierende Montage von Trennstegen. Im Lieferumfang enthalten sind 6 höhennivellierbare Befestigungswinkel, 6 Estrichanker und Deckelstoßdichtungen (3 St. bei Kanalnennbreiten 200 und 300) oder nivellierbare Deckelstoßunterstützungen: 3 St. bei Kanalnennbreite 400 und 6 St. bei Kanalnennbreiten 500 und 600. Kanaldeckel bei der Lieferung verschraubt.

Technische Daten

Technische Daten

Abdeckung Montageöffnung	nein
Abdeckungen	3
Anzahl der steckbaren Trennwände	1
Anzahl der vorgesehenen Einbaueinheiten	3
Anzahl der Züge	2 St.
Bodenblech	ja
Breite	200 mm
CO₂ Fußabdruck (GWP) Cradle-to-Gate	0,925 kg CO₂e / 1 Meter
Deckelbefestigung rastend	nein
Dichtungseinbaumöglichkeit	ja
Dimension	2400x200x40
Einbauöffnung für Aufflurtank	nein
Entkoppelbar	nein
Geeignet für Dehnungsfuge	nein

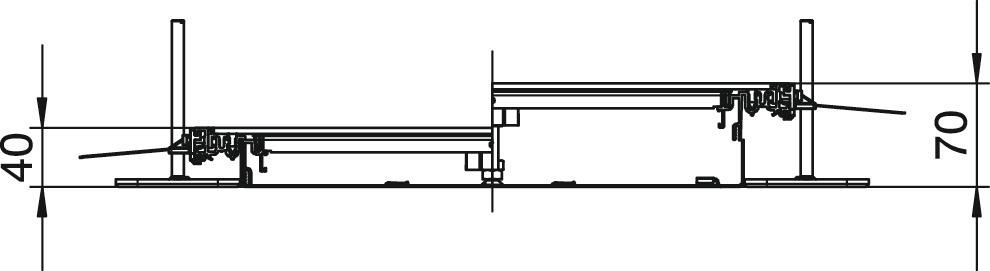

Kanalhöhe max.	70 mm
Kanalhöhe min.	40 mm

Länge	2400 mm
Materialstärke Deckel	4
Mindestestrichhöhe	40
Mit Anschlussöffnung	nein
Mit Potentialausgleich	nein
Mit Trennwand	nein
Mit Überstand	ja
Montageöffnung	ohne
Nivellierbereich max.	70 mm
Nivellierbereich min.	40 mm
Nutzquerschnitt	2600 mm²
Oberfläche	bandverzinkt
Oberteil abnehmbar	ja
Trennwandbefestigung	rasten
Werkstoff	Stahl

Alle Typen

Alle Typen

Typ	Länge	Breite	Kanalhöhe min.	Kanalhöhe max.	Abdeckungen	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
OKA-W2004030	2400 mm	200 mm	40 mm	70 mm	3	7424400	m	2,4 m	320,15 € Preis / 1 m
OKA-W3004030	2400 mm	300 mm	40 mm	70 mm	3	7424402	m	2,4 m	395,45 € Preis / 1 m
OKA-W4004030	2400 mm	400 mm	40 mm	70 mm	3	7424404	m	2,4 m	513,60 € Preis / 1 m
OKA-W5004030	2400 mm	500 mm	40 mm	70 mm	3	7424406	m	2,4 m	611,60 € Preis / 1 m
OKA-W6004030	2400 mm	600 mm	40 mm	70 mm	3	7424408	m	2,4 m	689,15 € Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Bausatz für Winkelabzweig nach links, Höhe 40-150 mm	OKA-G20040150FBL	7423950	Stück	1 Stück	219,35 € Preis / 1 Stück
Bausatz für Winkelabzweig nach rechts, Höhe 40-150 mm	OKA-G20040150FBR	7423970	Stück	1 Stück	219,35 € Preis / 1 Stück
Kanalendstück, Höhe 40-150 mm	OKA-G20040150ES	7424280	Stück	1 Stück	101,95 € Preis / 1 Stück
Bausatz für Kanalabzweig T und Kreuz	OKA FB2 TX	7424821	Stück	1 Stück	40,50 € Preis / 1 Stück
Anbaueinheit für GES9, Höhe 40-70 mm	OKA-W A 4030 9	7424884	Stück	1 Stück	428,95 € Preis / 1 Stück
Anbaueinheit für GES4, Höhe 60-110 mm	OKA-W A 6050 4	7424900	Stück	1 Stück	449,70 € Preis / 1 Stück
Anbaueinheit für GES6, Höhe 60-110 mm	OKA-W A 6050 6	7424902	Stück	1 Stück	460,65 € Preis / 1 Stück
Trennsteg, Kanalhöhe 40 mm	OKA2 TW 40	7401988	m	2,4 m	15,70 € Preis / 1 m
Saugheber, 300 N	WZ 1029	7408634	Stück	1 Stück	337,05 € Preis / 1 Stück
Schutzleiteranschlusswinkel	8AWR	6288704	Stück	10 Stück	3,80 € Preis / 1 Stück
