Anbaueinheit für GESR9, Höhe 40-140mm
Typ OKA-G A 40140R9
|Art.Nr. 7424326
|EAN 4012195244004
Art.Nr. / Typ
Länge
Breite
Einbauöffnung für Einbaueinheit
Kanalhöhe min.
Kanalhöhe max.
kl. VKE: 1 Stück
1Stück
Stück
Beschreibung

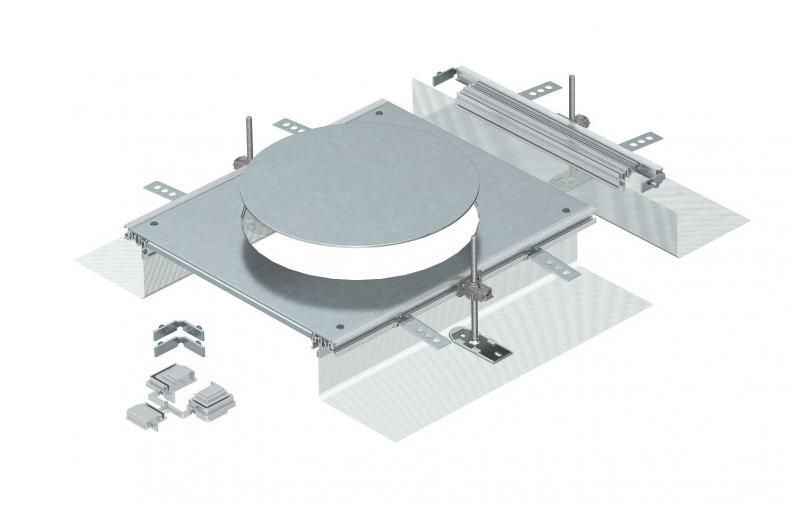

Montagefertige Kanalanbaueinheit mit einem Geräteeinbaudeckel zum Einbau einer Einbaueinheit der Nenngröße R9, bestehend aus Seitenprofilen mit angesetzter flexibler Seitenwand aus Metallgewebe, Bodenbelaganlegeprofilen, Kanaldeckel mit blind verschlossener Montageöffnung und einem Kanalendstück. Im Lieferumfang enthalten sind 3 höhennivellierbare Befestigungswinkel, 3 Estrichanker, 1 Deckelstoßunterstützung (ohne Nivelliereinheit - bitte separat bestellen) und 1 Bausatz für Winkelabzweig.
Größe der Montageöffnung geeignet zum Einbau einer runden Einbaueinheit der Nenngröße R9 oder R9/55.
Technische Daten

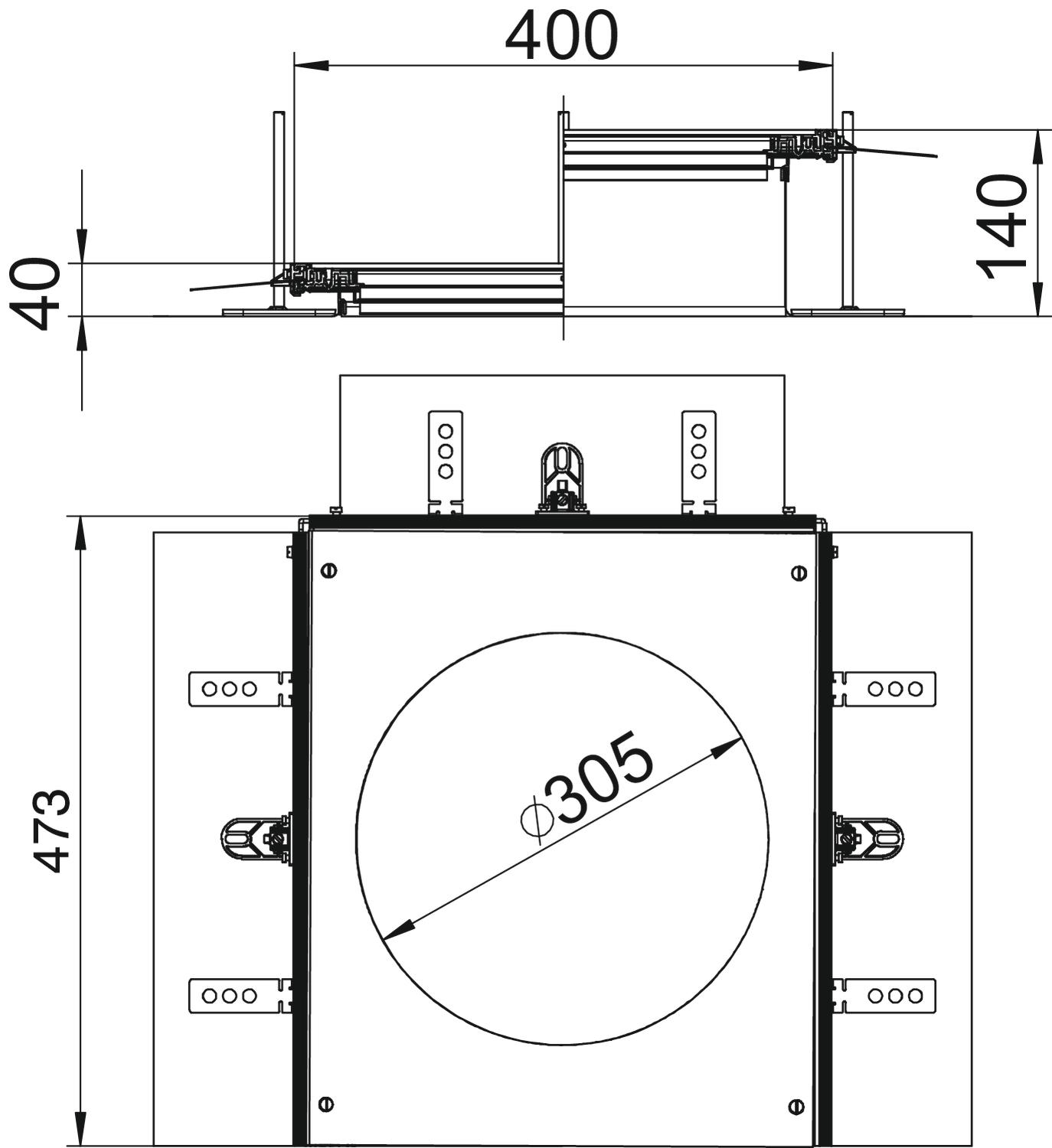

Abmessungen
| Länge | 460 mm |
|---|---|
| Breite | 400 mm |
| Maß A | 400 mm |
| Maß h | 40 mm |
| Maß d Ø | 305 mm |
Technische Daten
| Abdeckungen | 1 |
|---|---|
| Nivellierbereich min. | 40 mm |
| Nivellierbereich max. | 140 mm |
| Mindestestrichhöhe | 40 |
| Geeignet für estrichüberdeckten Unterflurkanal | nein |
| Geeignet für estrichbündigen geschlossenen Unterflurkanal | nein |
| Einbauöffnung für Aufflurtank | nein |
| Dichtungseinbaumöglichkeit | ja |
| Entkoppelbar | ja |
| Bodenblech | nein |
| Oberteil abnehmbar | ja |
| Deckelbefestigung rastend | nein |
| Montageöffnung | für Geräteeinsatz |
| Abdeckung Montageöffnung | ja |
| Mit Trennwand | nein |
| Materialstärke Deckel | 4 |
| Einbauöffnung für Einbaueinheit | rund |
| Geeignet für Dehnungsfuge | nein |
| Mit Überstand | ja |
| Anzahl der Montageöffnungen | 1 |
| Mit Anschlussöffnung | ja |
| Geeignet für estrichbündigen offenen Unterflurkanal | ja |
| Nenngröße für Geräteeinbaueinheiten | R9 |
| Kanalhöhe min. | 40 mm |
| Kanalhöhe max. | 140 mm |
| Oberfläche | bandverzinkt |
| Werkstoff | Stahl |
| CO2 Fußabdruck (GWP) Cradle-to-Gate | 45,908 kg CO2e / 1 Stück |
Downloads
0 ausgewählt
Datenblatt (1)
Kataloge & Broschüren (4)
Erklärungen (3)
Zertifikate (1)
Anleitungen & Hilfen (1)
Artikelbilder (2)
Ausschreibungstexte (2)
Zubehör
Systemzubehör
Artikel
Typ
Art.Nr.
Menge
Art.Nr. 7405047
Geräteeinsatz rund für Estrichhöhe 55 mmTyp
GESR9 55U V 7011
kl. VKE: 1 Stück
1Stück
Stück
Art.Nr. 7405049
Geräteeinsatz rund für Estrichhöhe 55 mmTyp
GESR9 55U V 9011
kl. VKE: 1 Stück
1Stück
Stück
Ausführungen
Typ
Länge
Breite
Einbauöffnung für Einbaueinheit
Kanalhöhe min.
Kanalhöhe max.
Art.Nr.
OKA-G A 40140 9
460
400
quadratisch
40
140
7424324
OKA-G A 40140R9
460
400
rund
40
140
7424326
Einbauöffnung für Einbaueinheit
OKA-G A 40140 9
Art.Nr.
7424324
Länge
460
Breite
400
Einbauöffnung für Einbaueinheit
quadratisch
Kanalhöhe min.
40
Kanalhöhe max.
140
OKA-G A 40140R9
Art.Nr.
7424326
Länge
460
Breite
400
Einbauöffnung für Einbaueinheit
rund
Kanalhöhe min.
40
Kanalhöhe max.
140
