Kanaleinheit für GES9, Höhe 40-240 mm 2400 | 400 | 40 | 240 | 3

Kanaleinheit für GES9, Höhe 40-240 mm

Art.Nr. 7424220 | EAN 4012195243687

Art.Nr. / Typ

Länge	2400 mm

Breite

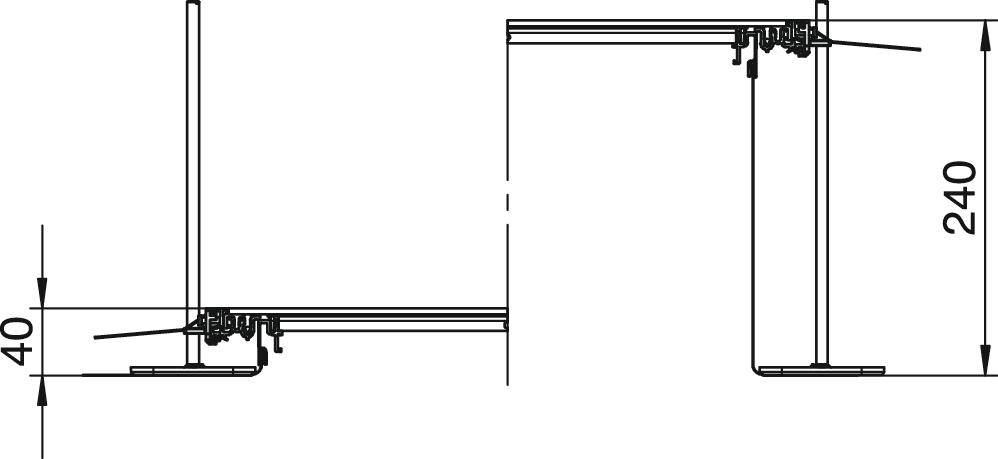

Kanalhöhe min.	40 mm

Kanalhöhe max.	240 mm

Abdeckungen

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

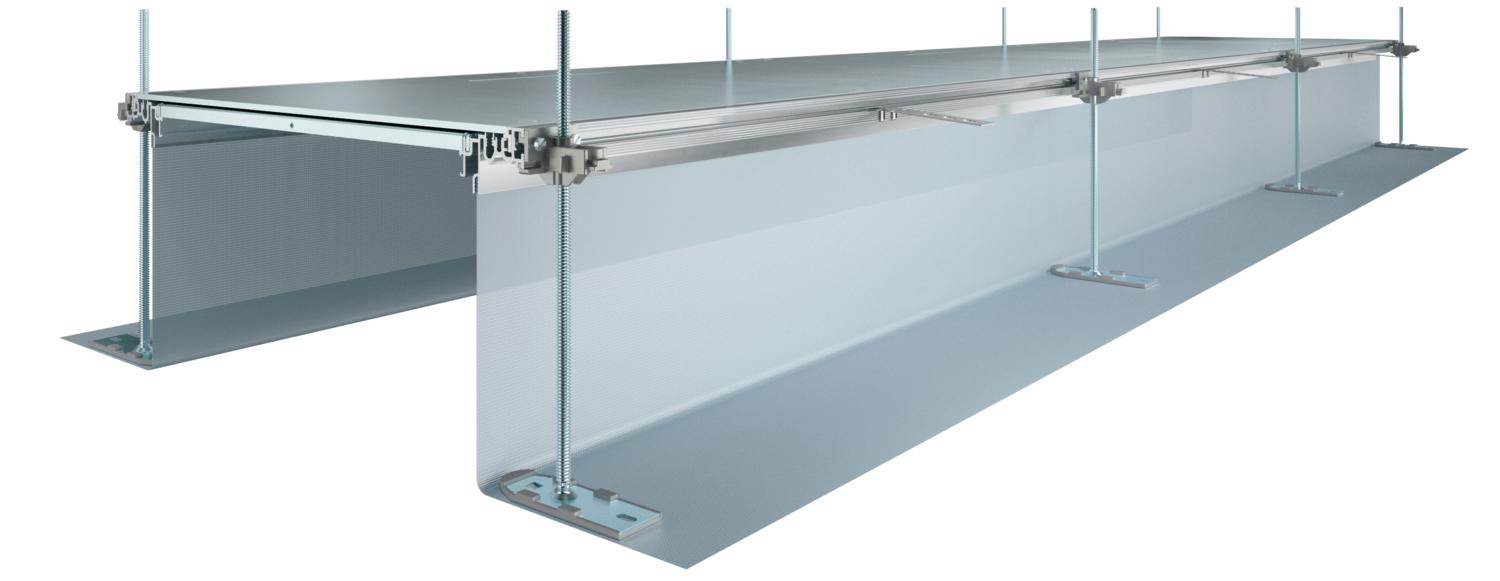

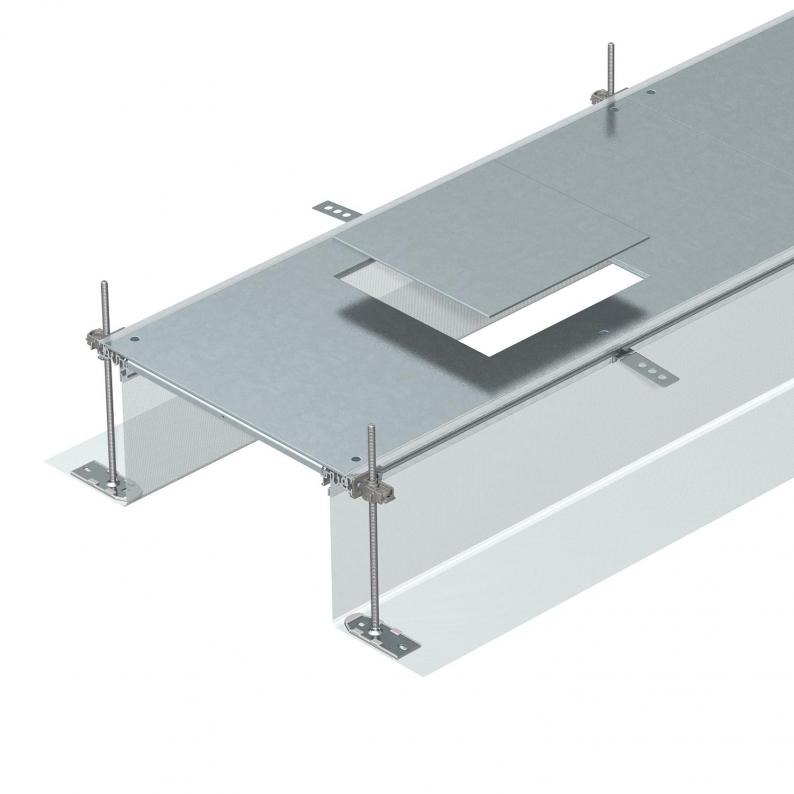

Montagefertige Kanaleinheit estrichbündig zur Leitungsführung, bestehend aus 3 Systemdeckeln, zwei Seitenprofilen mit angesetzter flexibler Seitenwand aus Metallgewebe, Bodenbelaganlegeprofilen mit H = 3 mm. Für trockene Räume im Innenbereich mit trocken gepflegten Fußböden. Mit entsprechenden Systemzubehör auch für nass gepflegte Böden geeignet. Im Lieferumfang enthalten sind 6 höhennivellierbare Befestigungswinkel, 6 Estrichanker und 3 Deckelstoßdichtungen bei Kanalnennbreiten 200, 300 und 400 oder 6 Deckelstoßunterstützungen bei Kanalbreiten 500 und 600. Die unbedingt erforderlichen Nivelliereinheiten (bitte Nivellierhöhe beachten) für die Deckelstoßunterstützungen 400, 500 und 600 sind nicht im Lieferumfang enthalten, bitte separat bestellen. Die Kanaldeckel sind bei der Lieferung verschraubt.

Technische Daten

Technische Daten

Abdeckung Montageöffnung	ja
Abdeckungen	3
Anzahl der vorgesehenen Einbaueinheiten	3
Bodenblech	nein
Breite	400 mm
Deckelbefestigung rastend	nein
Dichtungseinbaumöglichkeit	ja
Dimension	2400x400x240
Einbauöffnung für Aufflurtank	nein
Entkoppelbar	ja
Geeignet für Dehnungsfuge	nein
Kanalhöhe max.	240 mm
Kanalhöhe min.	40 mm
Länge	2400 mm

Materialstärke Deckel	4
Mindestestrichhöhe	40
Mit Anschlussöffnung	nein
Mit Potentialausgleich	nein
Mit Trennwand	nein
Mit Überstand	ja
Montageöffnung	quadratisch
Montageöffnung	für Geräteeinsatz
Nenngröße für Geräteeinbaueinheiten	9
Nivellierbereich max.	240 mm
Nivellierbereich min.	40 mm
Oberfläche	bandverzinkt
Oberteil abnehmbar	ja
Werkstoff	Stahl

Alle Typen

Alle Typen

Typ	Länge	Breite	Kanalhöhe min.	Kanalhöhe max.	Abdeckungen	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
OKA-G40040240D9	2400 mm	400 mm	40 mm	240 mm	3	7424220	m	2,4 m	577,00 € Preis / 1 m
OKA-G50040240D9	2400 mm	500 mm	40 mm	240 mm	6	7424222	m	2,4 m	644,60 € Preis / 1 m
OKA-G60040240D9	2400 mm	600 mm	40 mm	240 mm	6	7424224	m	2,4 m	712,50 € Preis / 1 m

Zubehör

Systemzubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Bausatz für Winkelabzweig nach links, Höhe 40-240 mm	OKA-G40040240FBL	7423964	Stück	1 Stück	267,80 € Preis / 1 Stück
Bausatz für Winkelabzweig nach rechts, Höhe 40-240 mm	OKA-G40040240FBR	7423984	Stück	1 Stück	267,80 € Preis / 1 Stück
Kanalendstück, Höhe 40-240 mm	OKA-G40040240ES	7424304	Stück	1 Stück	142,75 € Preis / 1 Stück
Bausatz für Kanalabzweig T und Kreuz	OKA FB2 TX	7424821	Stück	1 Stück	40,50 € Preis / 1 Stück
Nivelliereinheit für Deckelstoßunterstützung, Kanalhöhe 60-110 mm	NE DSU2 6050	7424842	Stück	3 Stück	18,70 € Preis / 1 Stück
Nivelliereinheit für Deckelstoßunterstützung, Kanalhöhe 100-175 mm	NE DSU2 10075	7424844	Stück	3 Stück	22,90 € Preis / 1 Stück
Nivelliereinheit für Deckelstoßunterstützung, Kanalhöhe 170-245 mm	NE DSU2 17075	7424846	Stück	3 Stück	28,05 € Preis / 1 Stück
Schutzleiteranschlusswinkel	8AWR	6288704	Stück	10 Stück	3,80 € Preis / 1 Stück

Montagezubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Trennsteg 60 FS	TSG 60 FS	6062068	m	3 m	20,30 € Preis / 1 m
Trennsteg 85 FS	TSG 85 FS	6062114	m	3 m	25,25 € Preis / 1 m
Trennsteg 110 FS	TSG 110 FS	6062122	m	3 m	28,60 € Preis / 1 m
Trennsteg 135 FS	TSG 135 FS	6062132	m	3 m	34,55 € Preis / 1 m
Saugheber, 300 N	WZ 1029	7408634	Stück	1 Stück	337,05 € Preis / 1 Stück
