Schwerlaststütze DSSL 32 | 75 | 110

morepic-1

morepic-2

Schwerlaststütze DSSL

Art.Nr. 7410581 | EAN 4012196540914

Art.Nr. / Typ

Breite	32 mm

Estrichhöhe min.

Estrichhöhe max.

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

Die Schwerlaststützen verstärken die Eckbereiche der Unterflurdose vom Typ UZD-3 bei erhöhten Lastanforderungen.

Technische Daten

Abmessungen

Breite	32 mm
Dimension	75/110
Estrichhöhe max.	110 mm
Estrichhöhe min.	75 mm
Höhe	67 mm

Länge	155 mm
Oberfläche	bandverzinkt
Schwerlastausführung	ja
Werkstoff	Stahl

Alle Typen

Alle Typen

Typ	Breite	Estrichhöhe min.	Estrichhöhe max.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
DSSL2 75	32 mm	75 mm	110 mm	7410581	VPE	1 VPE	229,80 € Preis / 1 VPE
DSSL2 105	32 mm	105 mm	140 mm	7410583	VPE	1 VPE	252,60 € Preis / 1 VPE
DSSL2 135	32 mm	135 mm	170 mm	7410585	VPE	1 VPE	277,90 € Preis / 1 VPE
DSSL2 165	32 mm	165 mm	200 mm	7410587	VPE	1 VPE	305,85 € Preis / 1 VPE
DSSL2 195	32 mm	195 mm	230 mm	7410589	VPE	1 VPE	336,45 € Preis / 1 VPE

Downloads

Datenblatt DSSL2 75 / 7410581 , 0.22MB , pdf

Katalog Bodeninstallationsysteme und Unterfluranwendungen , 39.74MB , pdf

Konformitätserklärung DSSL2 75 / 7410581 , 0.17MB , pdf

UK-Konformitätserklärung DSSL2 75 / 7410581 , 0.14MB , pdf

Download

REACH DSSL2 75 / 7410581 , 0.12MB , pdf

Download

RoHS DSSL2 75 / 7410581 , 0.12MB , pdf

Download

Zeichengenehmigung VDE-Zeichengenehmigung Schwerlast-Kassetten , 0.12MB , pdf

Download

Montageanleitung Schwerlastsystem , 6.72MB , pdf

Montageanleitung Schwerlastkassetten Stützen , 3.28MB , pdf

Download

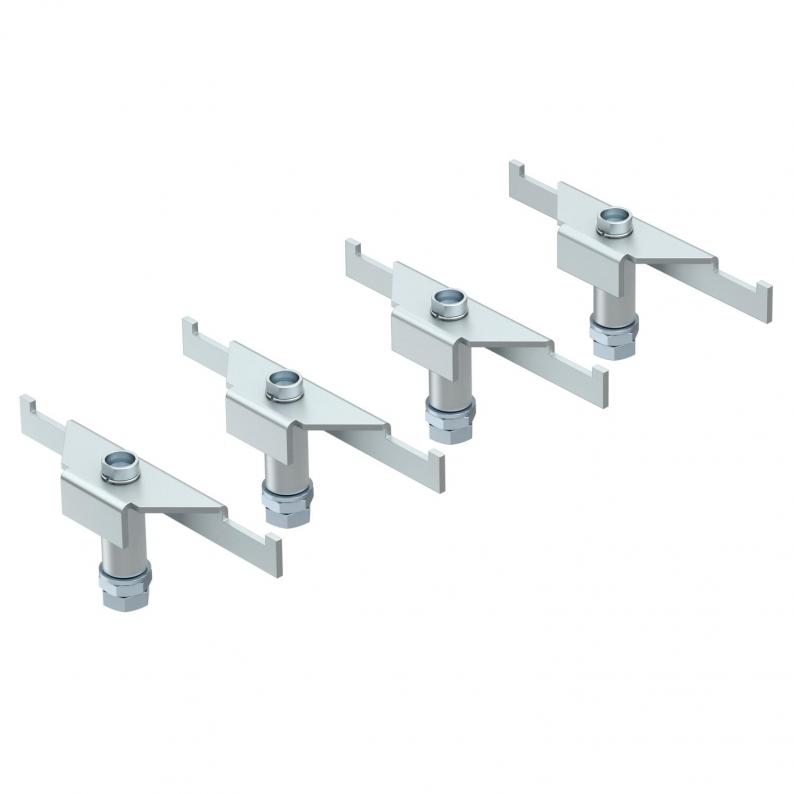

Produktgrafik DSSL2 75 / 7410581, 48.58 kB, jpg

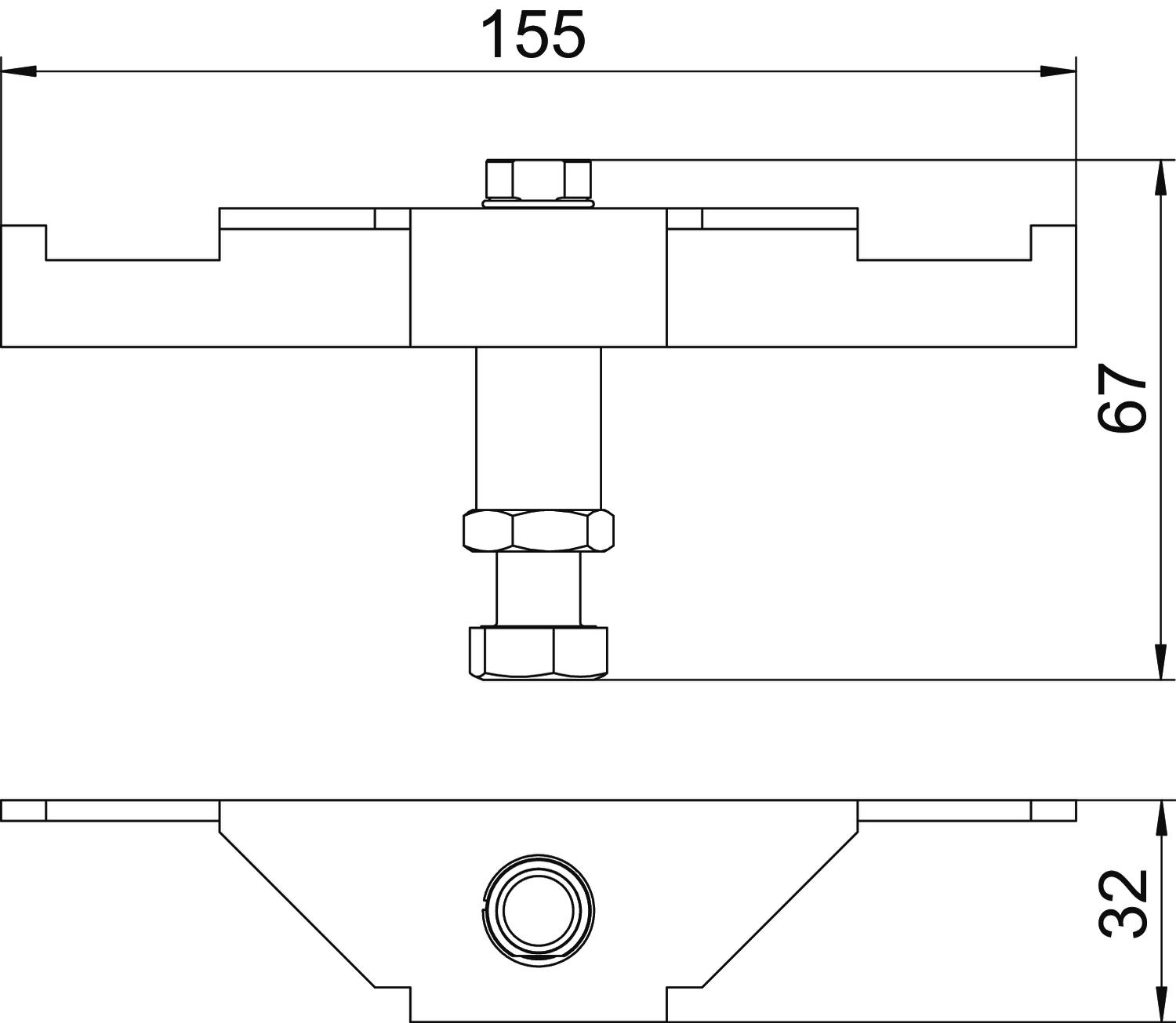

Maßzeichnung DSSL2 75 / 7410581, 57.83 kB, jpg

DSSL2 75 / 7410581
