Zug- und Abzweigdose UZD350-4 80 | 160 | 28 | 58 |

Zug- und Abzweigdose UZD350-4

Art.Nr. 7410023 | EAN 4012197375355

Art.Nr. / Typ	7410023 / UZD350-4

Estrichhöhe min.	80 mm

Estrichhöhe max.	160 mm

Kanalhöhe min.	28 mm

Kanalhöhe max.	58 mm

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

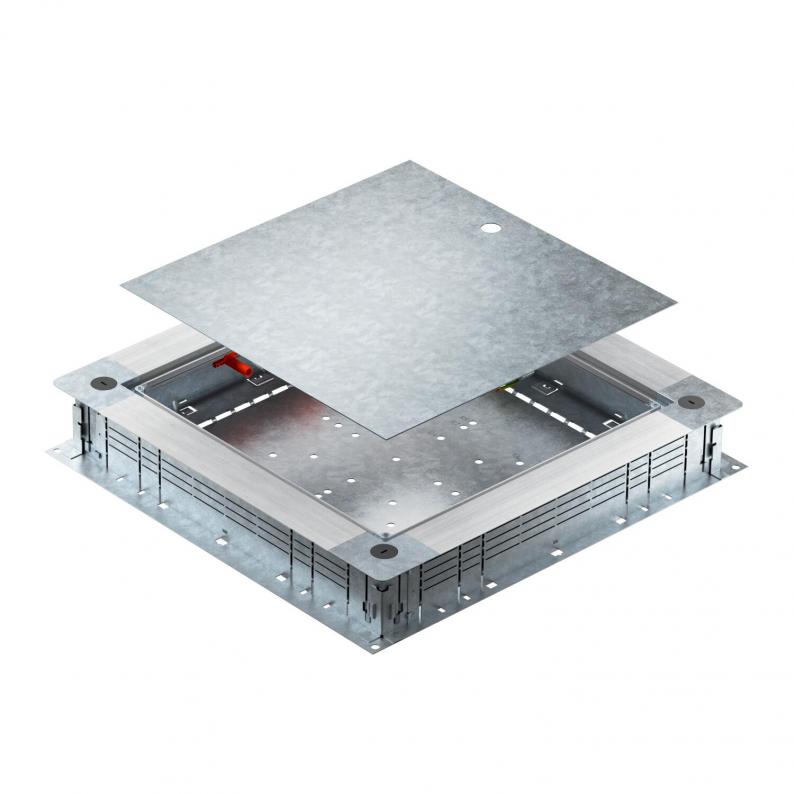

Zug- und Abzweigdose für estrichüberdeckte Unterflur-Installationskanäle mit Seitenwänden aus Stahlblech. Zur Montage von Einbaueinheiten im Montagedeckel (separat zu bestellen). Lässt sich stufenlos mit der Schnellnivellierung auf eine Estrichnennhöhe von 80 - 160 mm nivellieren. Der Estrich kann bündig an die Estrichabzugskante angearbeitet werden. Mit schalltechnischer Entkopplungsmöglichkeit nach der Estrichverlegung und mit Systemzubehör auch für Schwerlastanwendung verwendbar. Einführung der Kabel und Leitungen mit dem 2-teiligen EÜK-Kanal.

Technische Daten

Technische Daten

Anzahl der einbaubaren Geräte	1
Bodenblech	ja
Deckelausführung	universal
Dichtungseinbaumöglichkeit	ja
Dimension	500x480x80
Einbauöffnung für Aufflurtank	nein
Einbauöffnung für Einbaueinheit	quadratisch
Entkoppelbar	ja
Estrichhöhe max.	160 mm
Estrichhöhe min.	80 mm
für Rohranschluss	nein
Geeignet für estrichbündigen geschlossenen Unterflurkanal	nein
Geeignet für estrichüberdeckten Unterflurkanal	ja
Geeignet für Unterflurkanal	ja
Kanalbreite max.	350 mm

Kanalbreite min.	190 mm
Kanalhöhe max.	58 mm
Kanalhöhe min.	28 mm

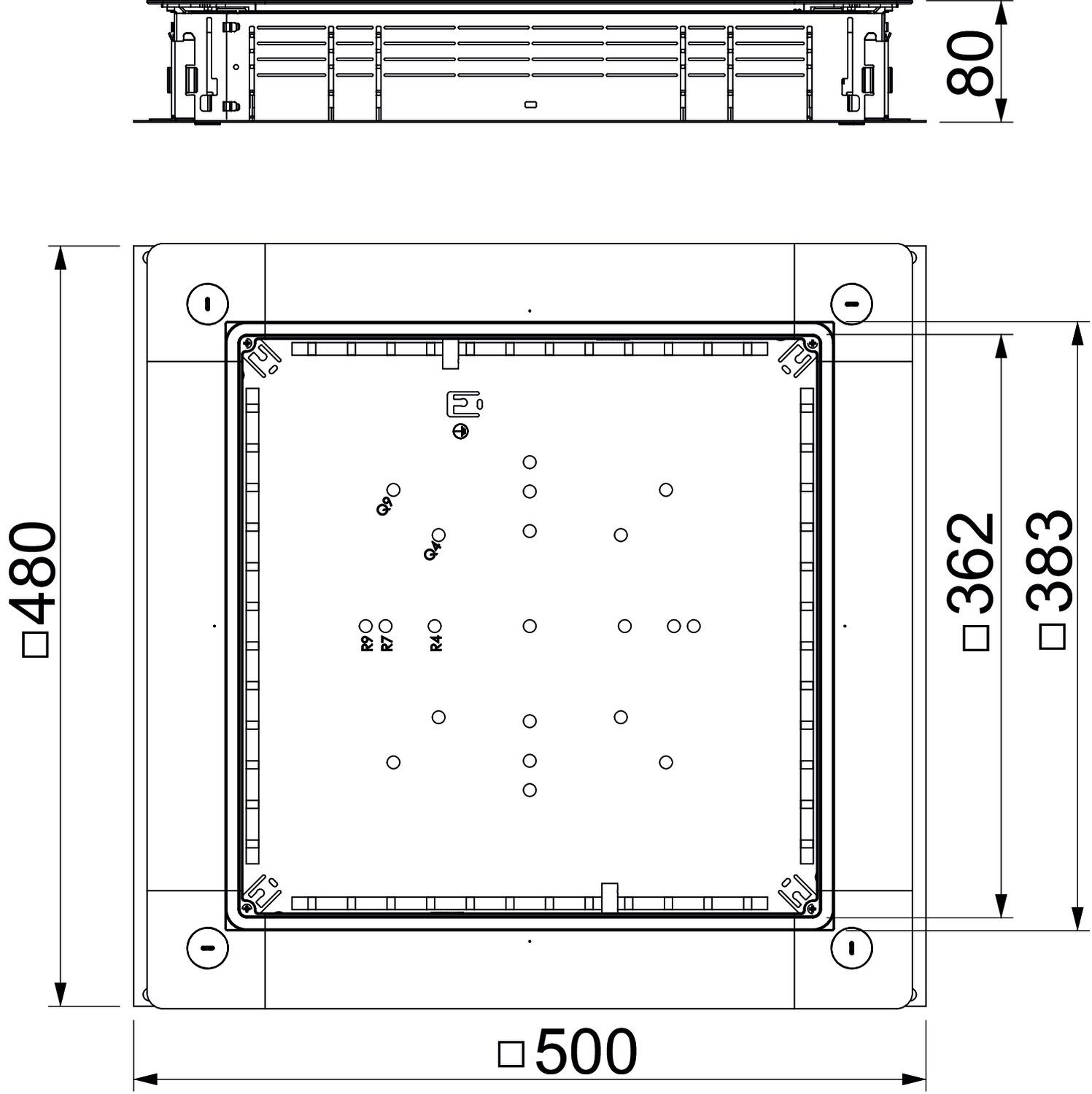

Maß a	362 mm
Maß A	480 mm
Maß b	383 mm
Maß B	500 mm
Mindestestrichhöhe	80
Nenngröße	350 mm
Nivellierbereich max.	160 mm
Nivellierbereich min.	80 mm
Oberfläche	bandverzinkt
Schutzart (IP) im genutzten Zustand	IP20
Werkstoff	Stahl

Alle Typen

Alle Typen

Typ	Estrichhöhe min.	Estrichhöhe max.	Kanalhöhe min.	Kanalhöhe max.	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
UZD350-4	80 mm	160 mm	28 mm	58 mm	7410023	Stück	1 Stück	348,95 € Preis / 1 Stück

Zubehör

Systemzubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Blinddeckel für UZD350	DU 350-2	7400577	Stück	1 Stück	91,30 € Preis / 1 Stück
Blinddeckel feuchtigkeitsgeschützt für UZD350	DUF 350-2	7400597	Stück	1 Stück	131,85 € Preis / 1 Stück
Montagedeckel 350 Nenngröße 4	DUG 350-3 4	7400505	Stück	1 Stück	111,70 € Preis / 1 Stück
Montagedeckel 350 Nenngröße 6	DUG 350-3 6	7400509	Stück	1 Stück	111,70 € Preis / 1 Stück
Montagedeckel 350 Nenngröße 9	DUG 350-3 9	7400513	Stück	1 Stück	111,70 € Preis / 1 Stück
Montagedeckel 350 Nenngröße R4	DUG 350-3 R4	7400517	Stück	1 Stück	111,70 € Preis / 1 Stück
Montagedeckel 350 Nenngröße R7	DUG 350-3 R7	7400533	Stück	1 Stück	111,70 € Preis / 1 Stück
Montagedeckel 350 Nenngröße R9	DUG 350-3 R9	7400549	Stück	1 Stück	111,70 € Preis / 1 Stück
Schutzleiteranschlusswinkel	8AWR	6288704	Stück	10 Stück	3,80 € Preis / 1 Stück

Montagezubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Höhenausgleich-Bausatz ASH 350-4 240	ASH 350-4 240	7410138	VPE	1 VPE	61,20 € Preis / 1 VPE
Höhenausgleich-Bausatz ASH 350-4 320	ASH 350-4 320	7410140	VPE	1 VPE	122,40 € Preis / 1 VPE
Gewindestange für UZD 250/350	UZD GS 250/350	7410017	VPE	1 VPE	46,70 € Preis / 1 VPE
