Nivellierbare Schwerlastkassette für Tubus, RKFRSL, Nenngröße R9, Edelstahl 114 | 159 | 25 | 114 | R9

Nivellierbare Schwerlastkassette für Tubus, RKFRSL, Nenngröße R9, Edelstahl

Art.Nr. 7409472 | EAN 4012195869801

Art.Nr. / Typ

Fußbodenhöhe min.

Fußbodenhöhe max.

Bodenbelagdicke

Maß h

Nenngröße für Geräteeinbaueinheiten	R9

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

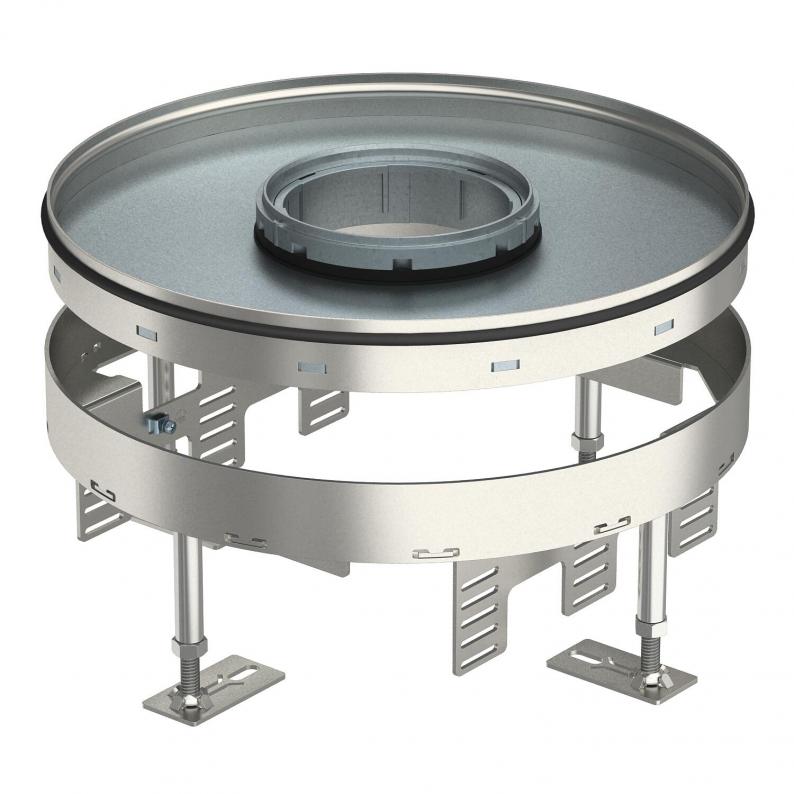

Runde Kassette Schwerlast für Tubus in Nenngröße R9 für den Einbau von Installationsgeräten in Kanalsystemen, Doppel- und Hohlböden, in trocken oder nass gepflegten Fußböden im Innenbereich. Belastungsklasse 2 bis 20 kN.

Nivellierbare Schwerlastkassette mit Tubus mit einer Belastungsklasse von 2-20 kN, 3-zügig. Es können 3 Abdeckplatten APMT5 installiert werden. Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45-Geräte. Der Tubus ist nicht im Lieferumfang enthalten.

Technische Daten

Technische Daten

Anzahl der einbaubaren Geräte	12
Anzahl der Gerätebecher	3
Anzahl der Leitungsauslässe	1
Ausführung	rund
Ausführung Leitungsauslass	Versenkbarer Tubus
Bodenbelagdicke	25 mm
Bodenpflege	nass

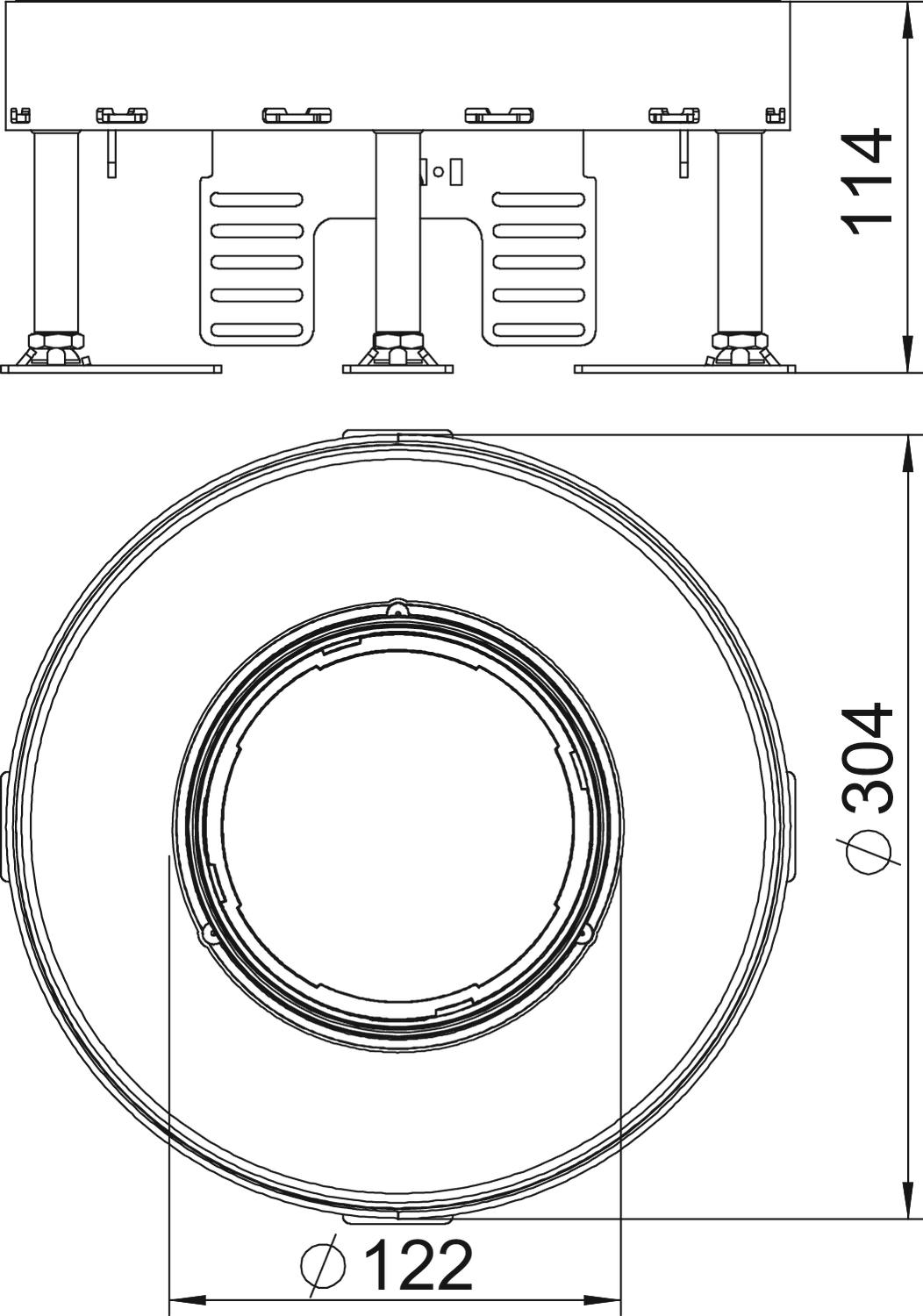

Dimension	Ø305mm
Einbaudurchmesser	305
Einbautiefe	114 mm
Entkoppelbar	nein
Fußbodenhöhe max.	159 mm
Fußbodenhöhe min.	114 mm
Geeignet für Doppelbodeneinbau	ja

Geeignet für Hohlbodeneinbau	ja
Geräteträger zur Aufnahme von Gerätebechern	ja
Maß h	114 mm
Nenngröße für Geräteeinbaueinheiten	R9
Nivellierbereich max.	159 mm
Nivellierbereich min.	114 mm
Schutzart (IP) im genutzten Zustand	IP20
Schutzart (IP) im ungenutzten Zustand	IP44
Schutzgrad IK-Code	IK10
Schwerlastausführung	ja
Schwerlastklasse	20 kN (OBO SL2)
Typ des Einbausystems	UT4
Werkstoff	Edelstahl, rostfrei 1.4301

Alle Typen

Alle Typen

Typ	Fußbodenhöhe min.	Fußbodenhöhe max.	Bodenbelagdicke	Maß h	Nenngröße für Geräteeinbaueinheiten	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
RKFR2 9 SL2V2 20	110 mm	155 mm	20 mm	110 mm	R9	7409470	Stück	1 Stück	1.709,40 € Preis / 1 Stück
RKFR2 9 SL2V2 25	114 mm	159 mm	25 mm	114 mm	R9	7409472	Stück	1 Stück	1.760,20 € Preis / 1 Stück

Zubehör

Systemzubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Tubus mit Deckblech, mit Griffbügel, für Rahmenkassette und nivellierbare Kassette	TUK2 GV	7428140	Stück	1 Stück	206,10 € Preis / 1 Stück
Tubus mit Deckblech, ohne Griffbügel, für Rahmenkassette und nivellierbare Kassette	TUK2 V	7428141	Stück	1 Stück	199,00 € Preis / 1 Stück
Tubus mit Bodenbelagaussparung, mit Griffbügel, für Rahmenkassette und nivellierbare Kassette	TUK2 G4	7428142	Stück	1 Stück	201,60 € Preis / 1 Stück
