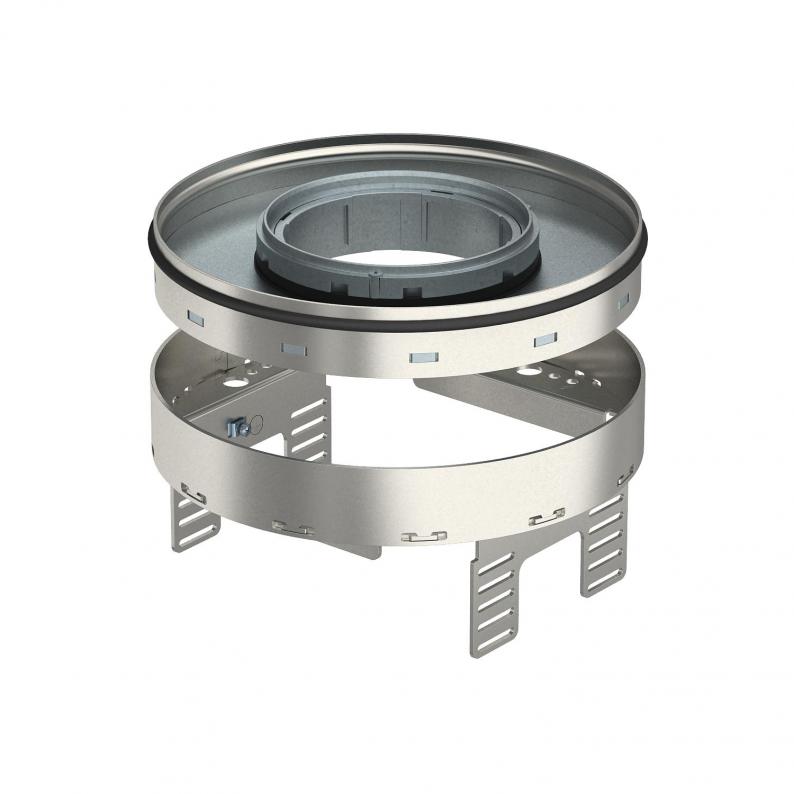

Nivellierbare Kassette für Tubus, RKFRNUZD3, Edelstahl
Art.Nr. 7409444 | EAN 4012195869580
- Produktbeschreibung
-
Produktbeschreibung
Nivellierbare und vom Fußboden entkoppelte Kassette der Nenngröße R4 für Tubus für den Einbau von Installationsgeräten in trocken oder nass gepflegten Fußböden im Innenbereich, zur Montage in Unterflurdosen UZD250-3 oder UZD350-3, jeweils in Verbindung mit einem Montagedeckel DUG..R4 oder in UGD250-3R4 oder UGD350-3R4. Die Montage erfolgt mittels Nivellierwinkeln (separat bestellen) im Aluminium-Rahmenprofil der Unterflurdosen.
Nivellierbare Kassette mit Tubus, 2-zügig. Es können 2 Abdeckplatten APMT2 installiert werden. Für den Einbau von 2 Universalträgern UT3 für 4 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 6 Modul 45-Geräte. Der Tubus ist nicht im Lieferumfang enthalten.
-
- Technische Daten
-
Technische Daten

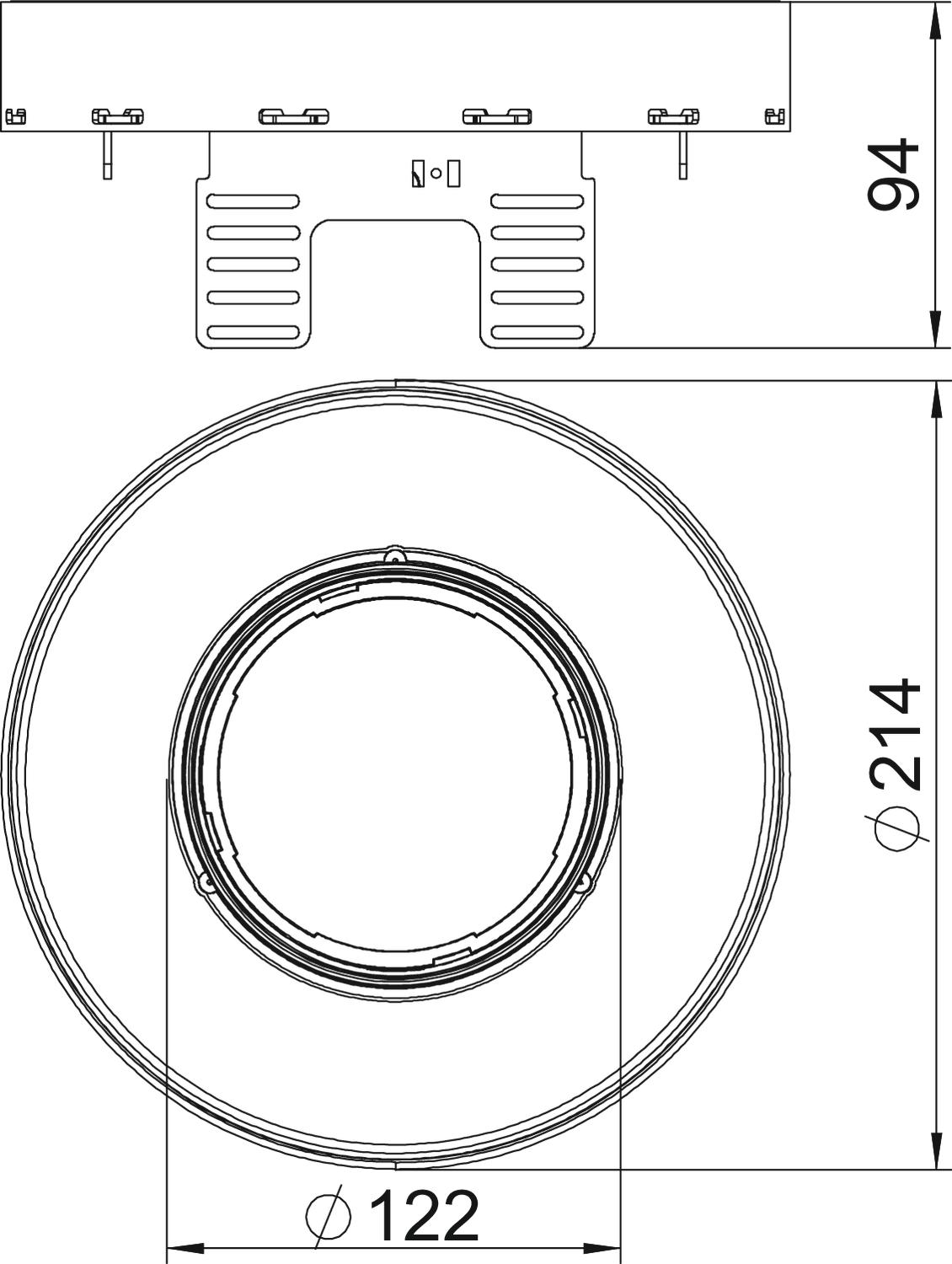

Anzahl der einbaubaren Geräte 6 Anzahl der Leitungsauslässe 1 Ausführung rund Ausführung Leitungsauslass Versenkbarer Tubus Bodenbelagdicke 25 mm Bodenpflege nass Breite 214 mm Dimension Ø215mm Einbaudurchmesser 215 Einbautiefe 104 mm Entkoppelbar ja Fußbodenhöhe min. 94 mm Geeignet für Doppelbodeneinbau nein Geeignet für Hohlbodeneinbau nein Geräteträger zur Aufnahme von Gerätebechern ja Höhe 94 mm Länge 214 mm Maß h 94 mm Nenngröße für Geräteeinbaueinheiten R4 Schutzart (IP) im genutzten Zustand IP20 Schutzart (IP) im ungenutzten Zustand IP44 Schutzgrad IK-Code IK10 Schwerlastausführung nein Typ des Einbausystems UT3 Vertikale Last, große Fläche bis 3.000 N Werkstoff Edelstahl, rostfrei 1.4301 Zulassungen VDE - Alle Typen
-
Systemzubehör
Montagezubehör
Produkte Typ Art.Nr. Menge kl. VKE Listenpreis exkl. MwSt.
Saugheber, 300 N
WZ 1029 7408634 1 Stück 337,05 € Preis / 1 Stück - Downloads
-
Datenblatt RKFRN2UZD3R4VS25 / 7409444 , 0.21MB , pdfZeichengenehmigung VDE-Zeichengenehmigung RK RKN , 0.18MB , pdfMontageanleitung Montageanleitung Kassetten RK(F)RN2UZD3 , 0.10MB , pdfGebrauchsanleitung Gebrauchsanleitung PF-G , 2.00MB , pdf
Tubus mit Deckblech, mit Griffbügel, für Rahmenkassette und nivellierbare Kassette
Tubus mit Deckblech, ohne Griffbügel, für Rahmenkassette und nivellierbare Kassette
Tubus mit Bodenbelagaussparung, mit Griffbügel, für Rahmenkassette und nivellierbare Kassette
Trägerplatte 2 x Typ C für Montageträger
Montageträger für Anschlussbuchsen der Datentechnik, Systemlänge 165 mm
Universalträger UT3, mit Abdeckplatte für Modul 45®-Geräte, Systemlänge 165 mm
Nivellierwinkel zum Einbau in UGD250-3 für eine runde Kassette
Nivellierwinkel zum Einbau in UGD350-3 für eine runde Kassette
