Nivellierbare Kassette mit Schnurauslass, RKSRNUZD3, Messing 94 | 25 | | R7

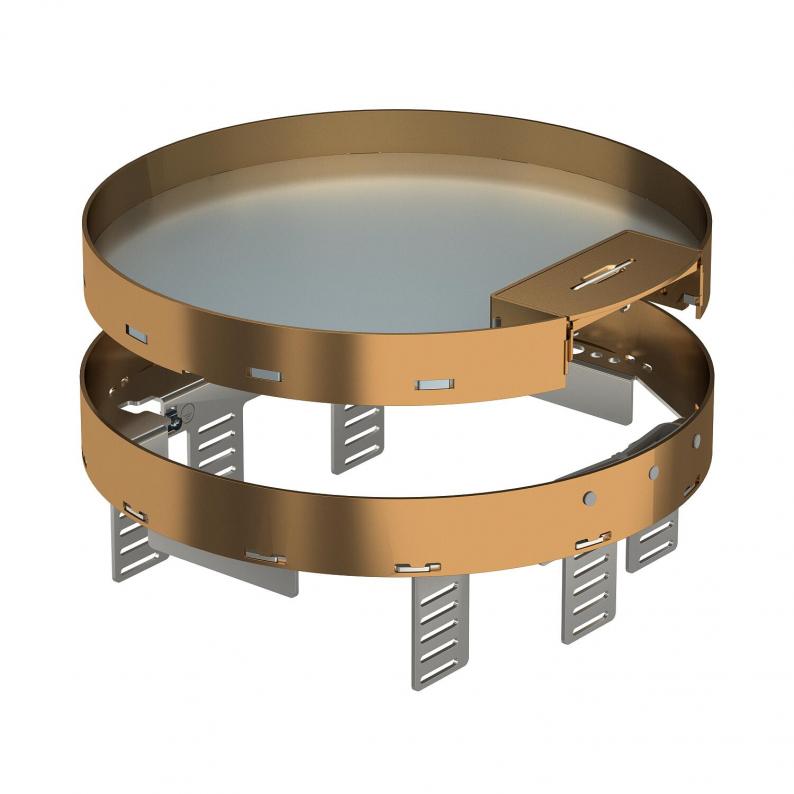

Nivellierbare Kassette mit Schnurauslass, RKSRNUZD3, Messing

Art.Nr. 7409294 | EAN 4012195867708

Art.Nr. / Typ	7409294 / RKSRN2UZD3R7MS25

Fußbodenhöhe min.	94 mm

Bodenbelagdicke	25 mm

Nenngröße für Geräteeinbaueinheiten	R7

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

Nivellierbare und vom Fußboden entkoppelte Kassette der Nenngröße R7 mit Schnurauslass, für den Einbau von Installationsgeräten in trocken gepflegten Fußböden im Innenbereich, zur Montage in Unterflurdosen UZD350-3 in Verbindung mit einem Montagedeckel DUG350-3R7 oder in UGD350-3R7. Die Montage erfolgt mittels Nivellierwinkeln (separat bestellen) im Aluminium-Rahmenprofil der Unterflurdosen.
Nivellierbare Kassette mit Schnurauslass, 3-zügig. Es können 2 Abdeckplatten APMT2 und eine APMT5 installiert werden. Für den Einbau von 2 Universalträgern UT3 und einem UT4 für 7 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 10 Modul 45-Geräte.

Technische Daten

Technische Daten

Anzahl der einbaubaren Geräte	10
Anzahl der Gerätebecher	3
Anzahl der Leitungsauslässe	1
Ausführung	rund
Ausführung Leitungsauslass	Schwenkbarer Schnurauslass
Bodenbelagdicke	25 mm
Bodenpflege	trocken
Breite	274 mm
Dimension	Ø275mm
Einbaudurchmesser	275
Einbautiefe	104 mm
Entkoppelbar	ja
Fußbodenhöhe min.	94 mm
Geeignet für Doppelbodeneinbau	nein
Geeignet für Hohlbodeneinbau	nein

Geräteträger zur Aufnahme von Gerätebechern	ja
Höhe	94 mm
Länge	274 mm
Maß h	94 mm
Nenngröße für Geräteeinbaueinheiten	R7
Schutzart (IP) im genutzten Zustand	IP20
Schutzart (IP) im ungenutzten Zustand	IP40
Schutzgrad IK-Code	IK10
Schwerlastausführung	nein
Typ des Einbausystems	UT3 / UT4
Vertikale Last, große Fläche	bis 3.000 N
Vertikale Last, kleine Fläche	bis 1.500 N
Werkstoff	Messing
Zulassungen	VDE

Alle Typen

Alle Typen

Typ	Fußbodenhöhe min.	Bodenbelagdicke	Nenngröße für Geräteeinbaueinheiten	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
RKSRN2UZD3R7MS25	94 mm	25 mm	R7	7409294	Stück	1 Stück	1.074,90 € Preis / 1 Stück

Zubehör

Systemzubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Trägerplatte 2 x Typ C für Montageträger	MTM 2C	7407788	Stück	1 Stück	18,20 € Preis / 1 Stück
Montageträger für Anschlussbuchsen der Datentechnik, Systemlänge 165 mm	MTU 2	7407836	Stück	1 Stück	52,50 € Preis / 1 Stück
Montageträger für Anschlussbuchsen der Datentechnik, Systemlänge 208 mm	MTU 3	7407840	Stück	1 Stück	68,30 € Preis / 1 Stück
Universalträger UT3, mit Abdeckplatte für Modul 45®-Geräte, Systemlänge 165 mm	UT3 45 3	7408723	Stück	1 Stück	16,70 € Preis / 1 Stück
Universalträger UT4, mit Abdeckplatte für Modul 45®-Geräte, Systemlänge 208 mm	UT4 45 4	7408727	Stück	1 Stück	18,20 € Preis / 1 Stück
Nivellierwinkel zum Einbau in UGD350-3 für eine runde Kassette	NW 350-3 RK	7410556	Stück	1 Stück	118,75 € Preis / 1 Stück
