Nivellierbare Kassette mit Schnurauslass, RKSNUZD3, Edelstahl | 110 | 25 | 95 | 9

Nivellierbare Kassette mit Schnurauslass, RKSNUZD3, Edelstahl

Art.Nr. 7409240 | EAN 4012195867333

Art.Nr. / Typ

Fußbodenhöhe min.

Bodenbelagdicke

Maß h

Nenngröße für Geräteeinbaueinheiten	9

Finden Sie ihren Fachhändler

Brauchen Sie Hilfe?

Produktbeschreibung

Produktbeschreibung

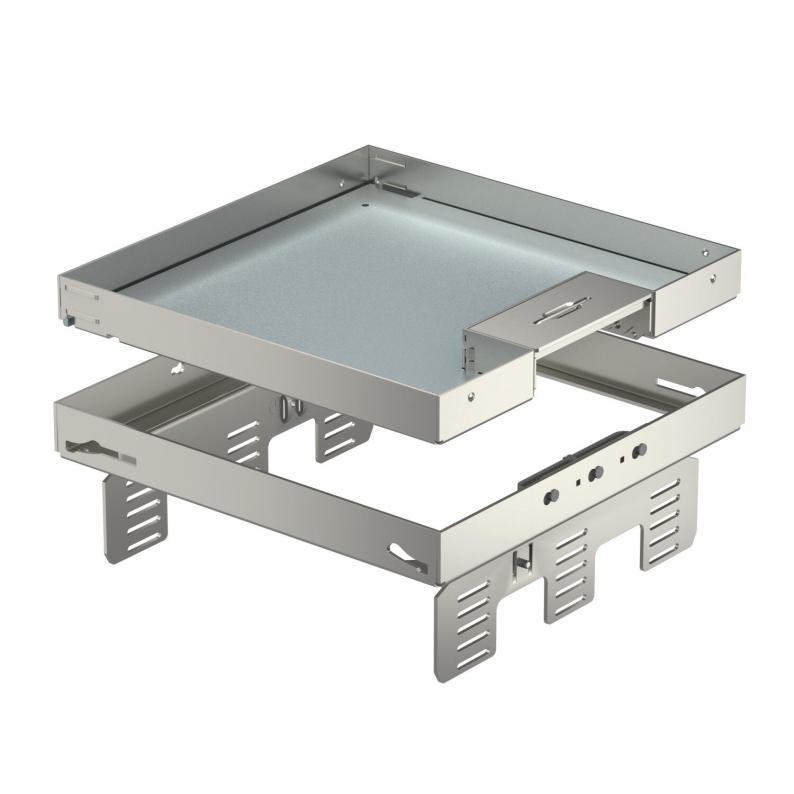

Nivellierbare und vom Fußboden entkoppelte Kassette der Nenngröße 9, mit Schnurauslass, für den Einbau von Installationsgeräten in trocken gepflegten Fußböden im Innenbereich, zur Montage in Unterflurdosen UZD250 oder UZD350, jeweils in Verbindung mit einem Montagedeckel DUG../9 oder in UGD250-3/9 oder UGD350-3/9. Die Montage erfolgt mittels Nivellierwinkel (separat bestellen) im Aluminium-Rahmenprofil der Unterflurdosen.
Nivellierbare Kassette mit Schnurauslass, 3-zügig. Es können 3 Abdeckplatten APMT5 installiert werden. Für den Einbau von 3 Universalträgern UT4 für 9 Einzel-Installationsgeräte mit Tragering/Tragebügel oder 12 Modul 45-Geräte.

Technische Daten

Technische Daten

Anzahl der einbaubaren Geräte	12
Anzahl der Gerätebecher	3
Anzahl der Leitungsauslässe	1
Ausführung	quadratisch
Ausführung Leitungsauslass	Schwenkbarer Schnurauslass
Bodenbelagdicke	25 mm
Bodenpflege	trocken

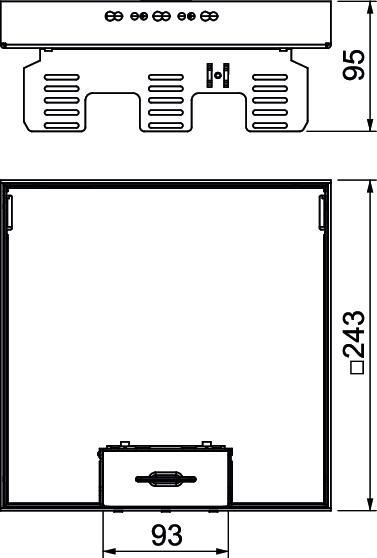

Breite	243 mm
Breite Einbaumaß	244 mm
Dimension	243x243mm
Einbautiefe	110 mm
Entkoppelbar	ja
Estrichhöhe min.	110 mm
Fußbodenhöhe min.	110 mm
Geeignet für Doppelbodeneinbau	ja
Geeignet für Hohlbodeneinbau	ja

Geräteträger zur Aufnahme von Gerätebechern	ja
Höhe	95 mm
Länge	243 mm
Länge Einbaumaß	244 mm
Maß h	95 mm
Nenngröße für Geräteeinbaueinheiten	9
Norm	EN 50085-2-2
Schutzart (IP) im genutzten Zustand	IP20
Schutzart (IP) im ungenutzten Zustand	IP40
Schutzgrad IK-Code	IK10
Schwerlastausführung	nein
Typ des Einbausystems	UT4
Vertikale Last, große Fläche	bis 10.000 N
Vertikale Last, kleine Fläche	bis 3.000 N
Werkstoff	Edelstahl, rostfrei 1.4301
Zulassungen	VDE

Alle Typen

Alle Typen

Typ	Fußbodenhöhe min.	Bodenbelagdicke	Maß h	Nenngröße für Geräteeinbaueinheiten	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
RKSN2 UZD3 9VS20	105 mm	20 mm	90 mm	9	7409238	Stück	1 Stück	908,20 € Preis / 1 Stück
RKSN2 UZD3 9VS25	110 mm	25 mm	95 mm	9	7409240	Stück	1 Stück	935,45 € Preis / 1 Stück

Zubehör

Systemzubehör

Produkte	Typ	Art.Nr.	Menge	kl. VKE	Listenpreis exkl. MwSt.
Trägerplatte 2 x Typ C für Montageträger	MTM 2C	7407788	Stück	1 Stück	18,20 € Preis / 1 Stück
Montageträger für Anschlussbuchsen der Datentechnik, Systemlänge 208 mm	MTU 3	7407840	Stück	1 Stück	68,30 € Preis / 1 Stück
Universalträger UT4, mit Abdeckplatte für Modul 45®-Geräte, Systemlänge 208 mm	UT4 45 4	7408727	Stück	1 Stück	18,20 € Preis / 1 Stück
Nivellierwinkel zum Einbau in UZD/UGD250-3 für eine quadratische Kassette	NW 250-3 QK	7410540	Stück	1 Stück	65,60 € Preis / 1 Stück
Nivellierwinkel zum Einbau in UGD350-3 für eine quadratische Kassette	NW 350-3 QK	7410544	Stück	1 Stück	71,75 € Preis / 1 Stück
